公布日：2023.06.27
申請日：2023.05.25
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/44(2023.01)I;C02F1/28(2023.01)I;B01D29/03(2006.01)I;C02F1/40(2023.01)I;C02F3/34(2023.01)I;C02F101
/20(2006.01)N;C02F101/30(2006.01)N;C02F101/32(2006.01)N
摘要
本發明公開了一種油墨廢水分離設備，包括分離箱，所述分離箱的一側設置有第一分離室，所述第一分離室的右側依次設置有第二分離室和第五分離室，所述第一分離室遠離第二分離室和第五分離室的一側設置有機室，所述機室的右側依次設置有第三分離室和第四分離室；外框，所述外框設置于第一分離室的中部頂端。本發明在進行油水分離時，油水在第一分離室內部沉降后，油上浮至水面，然后進入第二分離室中，而水會進入第三分離室中，第二分離室中的油會攜帶部分水分，油進入第二分離室內部后經過膜板阻擋，這樣水分會穿過膜板后進入第三分離室中，而油會留在第二分離室中，本裝置采用流動式過濾，無需等待靜止或者沉淀，這樣的過濾效果更高。
權利要求書

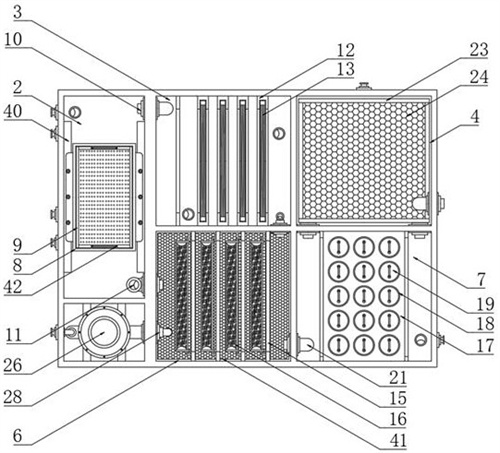

1.一種油墨廢水分離設備，其特征在于：所述一種油墨廢水分離設備包括分離箱（1），所述分離箱（1）的一側設置有第一分離室（2），所述第一分離室（2）的右側依次設置有第二分離室（3）和第五分離室（4），所述第一分離室（2）遠離第二分離室（3）和第五分離室（4）的一側設置有機室（5），所述機室（5）的右側依次設置有第三分離室（6）和第四分離室（7）；外框（8），所述外框（8）設置于第一分離室（2）的中部頂端，所述外框（8）的內部活動安裝有過濾網（9），所述第一分離室（2）與第二分離室（3）的頂端之間通過過油管（10）連通，所述第一分離室（2）與第三分離室（6）的底端之間通過過水管（11）相連通，所述第二分離室（3）的內側固定安裝有若干安裝架（12），若干所述安裝架（12）的內部均設置有膜板（13），所述第二分離室（3）與第三分離室（6）的底端之間通過第一連通管（14）相連通，所述第二分離室（3）的內部頂端固定安裝有模架（15），若干所述模架（15）的一側均設置有生物膜（16）；鏤空筒架（17），所述鏤空筒架（17）固定安裝于第四分離室（7）的內側中部，所述鏤空筒架（17）的中部開設有若干放置槽（18），所述放置槽（18）的內部活動安裝有若干固定筒（19），若干所述固定筒（19）的內部均填充有活性炭（20），所述第三分離室（6）與第四分離室（7）的頂端之間通過第二連通管（21）相連通，所述第四分離室（7）與第五分離室（4）的兩側底端之間均通過第三連通管（22）相連通，所述第五分離室（4）的中部固定安裝有密封框架（23），所述密封框架（23）的內部頂端設置有板式陶瓷膜（24），所述第五分離室（4）遠離第二分離室（3）的一側頂端固定安裝有出水口（25）。
2.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述機室（5）的內部通過機架固定安裝有曝氣風機（26），所述曝氣風機（26）遠離第三分離室（6）的一側設置有進風口（27），所述曝氣風機（26）遠離進風口（27）的一端通過出風管（28）連通第三分離室（6），所述出風管（28）位于第三分離室（6）一端底部設置有若干第一分流管（29），若干所述第一分流管（29）的頂端均固定安裝有若干第一噴頭（30）。
3.根據權利要求2所述的一種油墨廢水分離設備，其特征在于：所述第五分離室（4）位于密封框架（23）的內部底端設置有若干第二分流管（31），若干所述第二分流管（31）的頂端均固定安裝有若干第二噴頭（32），若干所述第二分流管（31）與出風管（28）之間通過氣管（33）相連通。
4.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述第一分離室（2）遠離機室（5）的一側底端安裝有第一排放口（34），所述第二分離室（3）靠近安裝架（12）的左側底端設置有排油口（35），所述第二分離室（3）遠離排油口（35）的一側的底端設置有第二排放口（36），所述第四分離室（7）遠離第三分離室（6）的一側底端設置有第四排放口（38）。
5.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述第五分離室（4）遠離第四分離室（7）的一側底端設置有排污口（39），所述第三分離室（6）靠近第一分離室（2）的一側底端設置有第三排放口（37）。
6.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述第一分離室（2）的中部頂端兩側均固定安裝有支撐條（40），兩個所述支撐條（40）的頂端通過螺栓固定連接外框（8），所述過濾網（9）的兩側頂端均固定安裝有第一提手（42）。
7.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述第二分離室（3）、第三分離室（6）、第四分離室（7）和第五分離室（4）的頂端均設置有方形板（43），所述第四分離室（7）頂端的方形板（43）中部穿透開設有穿槽（44），所述穿槽（44）與固定筒（19）活動連接，所述固定筒（19）的頂端固定安裝有第二提手（45）。
8.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述第一分離室（2）的頂端設置有條形板（46），所述條形板（46）靠近過濾網（9）的頂端開設有窗口。
9.根據權利要求1所述的一種油墨廢水分離設備，其特征在于：所述機室（5）的頂端固定安裝有維修蓋板。
10.根據權利要求2所述的一種油墨廢水分離設備，其特征在于：所述第三分離室（6）靠近若干所述第一噴頭（30）的頂端設置有網架（41）。
發明內容
本發明的目的在于提供一種油墨廢水分離設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種油墨廢水分離設備，所述一種油墨廢水分離設備包括分離箱，所述分離箱的一側設置有第一分離室，所述第一分離室的右側依次設置有第二分離室和第五分離室，所述第一分離室遠離第二分離室和第五分離室的一側設置有機室，所述機室的右側依次設置有第三分離室和第四分離室；外框，所述外框設置于第一分離室的中部頂端，所述外框的內部活動安裝有過濾網，所述第一分離室與第二分離室的頂端之間通過過油管連通，所述第一分離室與第三分離室的底端之間通過過水管相連通，所述第二分離室的內側固定安裝有若干安裝架，若干所述安裝架的內部均設置有膜板，所述第二分離室與第三分離室的底端之間通過第一連通管相連通，所述第二分離室的內部頂端固定安裝有模架，若干所述模架的一側均設置有生物膜；鏤空筒架，所述鏤空筒架固定安裝于第四分離室的內側中部，所述鏤空筒架的中部開設有若干放置槽，所述放置槽的內部活動安裝有若干固定筒，若干所述固定筒的內部均填充有活性炭，所述第三分離室與第四分離室的頂端之間通過第二連通管相連通，所述第四分離室與第五分離室的兩側底端之間均通過第三連通管相連通，所述第五分離室的中部固定安裝有密封框架，所述密封框架的內部頂端設置有板式陶瓷膜，所述第五分離室遠離第二分離室的一側頂端固定安裝有出水口。
進一步的，所述機室的內部通過機架固定安裝有曝氣風機，所述曝氣風機遠離第三分離室的一側設置有進風口，所述曝氣風機遠離進風口的一端通過出風管連通第三分離室，所述出風管位于第三分離室一端底部設置有若干第一分流管，若干所述第一分流管的頂端均固定安裝有若干第一噴頭。
進一步的，所述第五分離室位于密封框架的內部底端設置有若干第二分流管，若干所述第二分流管的頂端均固定安裝有若干第二噴頭，若干所述第二分流管與出風管之間通過氣管相連通。
進一步的，所述第一分離室遠離機室的一側底端安裝有第一排放口，所述第二分離室靠近安裝架的左側底端設置有排油口，所述第二分離室遠離排油口的一側的底端設置有第二排放口，所述第四分離室遠離第三分離室的一側底端設置有第四排放口。
進一步的，所述第五分離室遠離第四分離室的一側底端設置有排污口，所述第三分離室靠近第一分離室的一側底端設置有第三排放口。
進一步的，所述第一分離室的中部頂端兩側均固定安裝有支撐條，兩個所述支撐條的頂端通過螺栓固定連接外框，所述過濾網的兩側頂端均固定安裝有第一提手。
進一步的，所述第二分離室、第三分離室、第四分離室和第五分離室的頂端均設置有方形板，所述第四分離室頂端的方形板中部穿透開設有穿槽，所述穿槽與固定筒活動連接，所述固定筒的頂端固定安裝有第二提手。
進一步的，所述第一分離室的頂端設置有條形板，所述條形板靠近過濾網的頂端開設有窗口。
進一步的，所述機室的頂端固定安裝有維修蓋板。
進一步的，所述第三分離室靠近若干所述第一噴頭的頂端設置有網架。
與現有技術相比，本發明的有益效果是：本發明在進行油水分離時，油水在第一分離室內部沉降后，油上浮至水面，然后進入第二分離室中，而水會進入第三分離室中，第二分離室中的油會攜帶部分水分，油進入第二分離室內部后經過膜板阻擋，這樣水分會穿過膜板后進入第三分離室中，而油會留在第二分離室中，本裝置采用流動式過濾，無需等待靜止或者沉淀，這樣的過濾效果更高；本發明在過濾分離后的水時，進入第三分離室內部的水利用生物膜上的微生物對廢水中的有機物質進行生物降解，然后再進入第四分離室中，通過第四分離室內部設置的活性炭進行過濾，利用活性炭上的微孔結構吸附廢水中的有機物質和某些重金屬離子，最后進入第五分離室中，再通過板式陶瓷膜進行二重過濾，將殘留的雜質進一步處理，然后將處理后的水從第五分離室的位置排放，而油從排油口的位置排放，這樣排放后的水更加潔凈，便于回收利用；本發明在過濾分離后的水時，啟動曝氣風機，曝氣風機將空氣壓縮后分別送入第一連通管和第二連通管中，第一連通管上設置的第一噴頭會往第二分離室中噴射空氣，采用曝氣式結構，可以為生物膜提供充足的氧氣和營養物質以促進微生物生長，而第二噴頭噴射后，會從密封框架底端噴射板式陶瓷膜，這樣可以在過濾后的同時進行反清理，將板式陶瓷膜中的雜質清理，然后可以從排污口的位置將污垢排放，使得板式陶瓷膜可以重復使用，無需人工清理和維護。
（發明人：陳俊;盧江濤;劉威群;華瓊;王興艷;覃茗靜）
