公布日：2023.06.27
申請日：2022.01.21
分類號：B01D19/02(2006.01)I;B01D19/00(2006.01)I
摘要
本發明公開了一種消除廢水泡沫動能的方法及裝置，讓水流通過多孔介質的消泡裝置，水流被分成多股細小的水流，并在孔中動能被降低，包括廢水管道和收集池，收集池上部設置有能夠承接廢水管道流出的廢水的多孔網格裝置，水流通過多孔介質，可以將水流利用物理的方法分成多股細小的水流，達到分質量的目的。采用分質量的方法將集中的能量分散開來，水流分成多股細小的水流，小質量的流體通過多孔網格裝置，由于孔內的阻力就可以降低和消除水流的速度，從而達到去除泡沫的目的。
權利要求書
1.一種消除廢水泡沫動能的方法，其特征在于：讓水流通過多孔介質的消泡裝置，水流被分成多股細小的水流，并在孔中動能被降低。

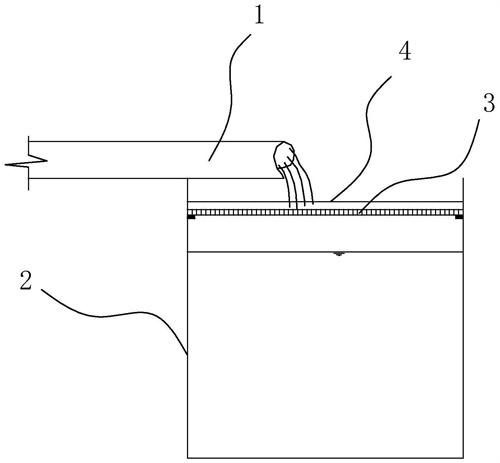

2.一種利用權利要求1中的方法制作的消除廢水泡沫動能的裝置，包括廢水管道和收集池，其特征在于：收集池上部設置有能夠承接廢水管道流出的廢水的多孔網格裝置。
3.根據權利要求2所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置采用防腐UPVC材料制作。
4.根據權利要求2所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置的孔徑最小為直徑10毫米，所述多孔網格裝置的孔長度最小為12毫米。
5.根據權利要求2或3或4所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置上部設置有孔徑小于多孔網格裝置的薄過濾網。
6.根據權利要求2或3或4所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置距離廢水管道的下端不大于0.2米。
7.根據權利要求2或3或4所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置與廢水過流斷面垂直。
8.根據權利要求2或3或4所述的消除廢水泡沫動能的裝置，其特征在于：所述多孔網格裝置傾斜設置，且與廢水過流斷面的傾斜角度不超過30°。
發明內容
本發明提供了一種消除廢水泡沫動能的方法及用該方法制作的用于去除廢水泡沫的裝置，裝置簡單，去除泡沫效果好。
本發明是通過以下技術方案實現的：一種消除廢水泡沫動能的方法，讓水流通過多孔介質的消泡裝置，水流被分成多股細小的水流，并在孔中動能被降低。本發明消除水流動能的方法是采用分質量的方法將集中的能量分散開來，小質量的流體通過簡易的方法就能將速度減下來，從而減低和消除動能。
一種利用此消除廢水泡沫動能的方法制作的消除廢水泡沫動能的裝置，包括廢水管道和收集池，收集池上部設置有能夠承接廢水管道流出的廢水的多孔網格裝置，水流通過多孔介質，可以將水流利用物理的方法分成多股細小的水流，達到分質量的目的；水流穿過多孔介質時，孔內的阻力就可以降低和消除水流的速度，從而達到去除泡沫的目的。
作為優選，所述多孔網格裝置采用防腐UPVC材料制作，提高耐用性。
作為優選，所述多孔網格裝置的孔徑最小為直徑10毫米，所述多孔網格裝置的孔長度最小為12毫米，多孔網格裝置的孔要保證廢水流動長期運行，孔的大小和長度需要考慮結垢、堵塞等因素，此為采用試驗和經驗法確定了最小孔徑和長度。
作為優選，所述多孔網格裝置上部設置有孔徑小于多孔網格裝置的薄過濾網，通過薄過濾網減少雜質堵塞多孔網格裝置，并可吸收部分多孔網格裝置上過濾的泡沫。
作為優選，所述多孔網格裝置距離廢水管道的下端不大于0.2米，即控制在跌水落下的水面處上方不大于0.2米范圍內。
作為優選，所述多孔網格裝置與廢水過流斷面垂直，保證最好的消能效果。
作為優選，所述多孔網格裝置傾斜設置，且與廢水過流斷面的傾斜角度不超過30°，安裝條件不允許時可如此設計。
與現有技術相比，本發明的優點是：采用分質量的方法將集中的能量分散開來，水流分成多股細小的水流，小質量的流體通過多孔網格裝置，由于孔內的阻力就可以降低和消除水流的速度，從而達到去除泡沫的目的。
（發明人：阮忠強;俞明華;阮嘉琪;潘耀晶）
