公布日：2023.03.07
申請日：2022.12.29
分類號：C02F3/12(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種具有新型曝氣裝置的MBR污水處理裝置，包括膜池和控制器，所述膜池內設置有膜組件，所述膜組件的底部設置有曝氣裝置，所述曝氣裝置通過管道連接有氣源；所述管道上還設置有用于清洗曝氣裝置的清洗機構，在清洗機構上設置有清洗液的調節機構；控制器與所述電機、氣源和清洗液的調節機構連接；上述結構可實現空氣和水體的較好融合，噴射范圍大。
權利要求書

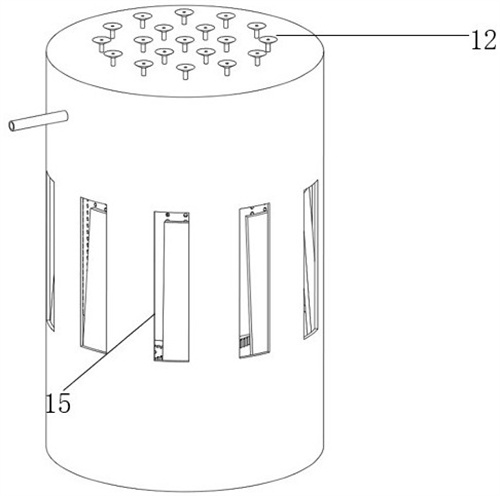

1.一種具有新型曝氣裝置的MBR污水處理裝置，其包括膜池和控制器，所述膜池內設置有膜組件，所述膜組件的底部設置有曝氣裝置，所述曝氣裝置通過管道連接有氣源；其特征在于：所述管道上還設置有用于清洗曝氣裝置的清洗機構，在清洗機構上設置有清洗液的調節機構；所述曝氣裝置包括有曝氣殼體、電機、曝氣水體預處理裝置、過濾裝置和圓盤輪；所述電機設置在所述曝氣殼體的底部，所述電機的輸出軸通過旋轉軸連接有圓盤輪，所述曝氣殼體的中部設置有曝氣水體預處理裝置和過濾裝置，所述過濾裝置設置在曝氣水體預處理裝置內部，所述圓盤輪設置在所述過濾裝置內部，所述曝氣殼體的上端設置有環形氣體流道，所述環形氣體流道的內側均勻設置有多個出氣口，所述環形氣體流道的外側通過進氣口與所述管道連接；所述曝氣殼體的頂面上設置有多個噴頭；所述控制器與所述電機、氣源和清洗液的調節機構連接。
2.根據權利要求1所述的一種具有新型曝氣裝置的MBR污水處理裝置，其特征在于：所述曝氣水體預處理裝置包括旋轉盤架和多個第一圓弧片，所述旋轉盤架上均勻固定設置有多個立式第一圓弧片，所述曝氣殼體的中部為槽孔結構，相鄰兩個槽孔之間的曝氣殼體上固定設置有第二圓弧片，所述第二圓弧片和第一圓弧片的大小和數量均相等；所述曝氣殼體的中部設置有架體，所述曝氣水體預處理裝置設置在所述架體上，且所述旋轉盤架相對所述曝氣殼體做旋轉運動，第一圓弧片和第二圓弧片之間的相對運動實現對污水的不斷切割處理；所述過濾裝置為立式網筒，所述網筒的周壁上均勻設置有過濾孔，所述網筒的上側面設置有封堵板，所述封堵板設置有多圈旋流孔；所述網筒的下側面無封堵板；所述電機通過電機支座設置在電機殼體內；所述圓盤輪包括底輪，所述底輪表面設置有多個具有一定回旋度的葉片，多個所述葉片沿所述底輪呈順時針設置。
3.根據權利要求2所述的一種具有新型曝氣裝置的MBR污水處理裝置，其特征在于：所述立式網筒的頂部設置有柱體旋轉板，所述柱體旋轉板通過電機驅動，所述柱體旋轉板上均勻設置有多個貫通孔，所述貫通孔與所述出氣口周期性貫通。
4.根據權利要求3所述的一種具有新型曝氣裝置的MBR污水處理裝置，其特征在于：所述貫通孔的面積大于所述出氣口的面積。
5.根據權利要求3所述的一種具有新型曝氣裝置的MBR污水處理裝置，其特征在于：所述旋轉軸通過聯動組件實現對所述旋轉盤架的驅動；所述旋轉軸上固定設置有安裝輪，所述安裝輪上均布設置有若干個單向驅動齒，單向驅動齒的中間位置與安裝輪表面之間通過彈片連接，所述聯動組件包括第一齒輪、多個第二齒輪和架體，所述第一齒輪內圈設置有內齒，所述單向驅動齒實現對第一齒輪轉動的單向驅動，所述多個第一齒輪通過所述架體安裝，第一齒輪的外齒和第二齒輪外齒嚙合，所述第二齒輪驅動所述旋轉盤架轉動。
6.根據權利要求5所述的一種具有新型曝氣裝置的MBR污水處理裝置，其特征在于：所述電機上設置有編碼器，當電機正轉時，驅動所述底輪順時針旋轉，實現曝氣；當由曝氣模式切換到清洗模式時，所述電機反轉，驅動所述底輪逆時針旋轉，實現所述曝氣殼體內部的清洗水的排出。
7.一種利用權利要求6所述的新型曝氣裝置的MBR污水處理裝置的處理方法；其特征在于：包括以下步驟：將所述曝氣裝置通過支架固定安裝在所述膜組件的底部，啟動曝氣模式，驅動電機正轉，打開氣源，氣流通過所述進氣口進入到所述環形氣體流道內，同時所述電機帶動所述旋轉軸旋轉，所述旋轉軸驅動所述底輪順時針旋轉，通過所述聯動組件驅動所述旋轉盤架旋轉，所述旋轉盤架帶動多個第一圓弧片相對所述第二圓弧片發生相對運動，上述相對運動實現對污水中的水體以及雜物進行不斷切割，從而使得經過處理后的水體進入到所述網筒內部，在順時針旋轉的底輪以及其上設置的葉片的作用下，將經過曝氣水體預處理裝置處理過的水經過所述網筒頂部的旋流孔向上輸送，同時旋轉軸帶動所述柱體旋轉板不斷轉動，所述柱體旋轉板的轉動實現所述柱體旋轉板上的貫通孔與所述出氣口的周期性貫通，使得氣體脈沖式進入到所述曝氣殼體上部，與向上輸送的水體不斷混合，混合后從所述曝氣殼體的頂面上的多個噴頭噴出；當控制器接收到所述曝氣裝置發生堵塞信號時，控制關閉所述氣源，通過控制器控制電機繼續正轉，通過編碼器判斷，使得第一圓弧片運動到與第二圓弧片重合的位置，所述控制器切換電機的轉向，控制電機反轉，將曝氣模式切換到清洗模式，單向驅動齒斷開第一齒輪和第二齒輪之間的動力傳動，第一圓弧片與第二圓弧片之間的位置保持相對不變，將所述清洗液從所述管道向所述環形氣體流道內注入，旋轉軸驅動所述圓盤輪反轉，實現對清洗水排出。
發明內容
本發明的目的在于克服現有技術中的上述缺點和不足，提供了一種空氣和水體的溶解效果好，噴射范圍大，并且能夠?qū)ζ貧庋b置進行自動清洗的具有新型曝氣裝置的MBR污水處理裝置。
一種具有新型曝氣裝置的MBR污水處理裝置，其包括膜池和控制器，所述膜池內設置有膜組件，所述膜組件的底部設置有曝氣裝置，所述曝氣裝置通過管道連接有氣源；所述管道上還設置有用于清洗曝氣裝置的清洗機構，在清洗機構上設置有清洗液的調節機構；所述曝氣裝置包括有曝氣殼體、電機、曝氣水體預處理裝置、過濾裝置和圓盤輪；所述電機設置在所述曝氣殼體的底部，所述電機的輸出軸通過旋轉軸連接有圓盤輪，所述曝氣殼體的中部設置有曝氣水體預處理裝置和過濾裝置，所述過濾裝置設置在曝氣水體預處理裝置內部，所述圓盤輪設置在所述過濾裝置內部，所述曝氣殼體的上端設置有環形氣體流道，所述環形氣體流道的內側均勻設置有多個出氣口，所述環形氣體流道的外側通過進氣口與所述管道連接；所述曝氣殼體的頂面上設置有多個噴頭；所述控制器與所述電機、氣源和清洗液的調節機構連接；進一步的，所述曝氣水體預處理裝置包括旋轉盤架和多個第一圓弧片，所述旋轉盤架上均勻固定設置有多個立式第一圓弧片，所述曝氣殼體的中部為槽孔結構，相鄰兩個槽孔之間的曝氣殼體上固定設置有第二圓弧片，所述第二圓弧片和第一圓弧片的大小和數量均相等；所述曝氣殼體的中部設置有架體，所述曝氣水體預處理裝置設置在所述架體上，且所述旋轉盤架相對所述曝氣殼體做旋轉運動，第一圓弧片和第二圓弧片之間的相對運動實現對污水的不斷切割處理；所述過濾裝置為立式網筒，所述網筒的周壁上均勻設置有過濾孔，所述網筒的上側面設置有封堵板，所述封堵板設置有多圈旋流孔；所述網筒的下側面無封堵板；所述電機通過電機支座設置在電機殼體內；所述圓盤輪包括底輪，所述底輪表面設置有多個具有一定回旋度的葉片，多個所述葉片沿所述底輪呈順時針設置。
進一步的，所述立式網筒的頂部設置有柱體旋轉板，所述柱體旋轉板通過電機驅動，所述柱體旋轉板上均勻設置有多個貫通孔，所述貫通孔的面積大于所述出氣口的面積，所述貫通孔與所述出氣口周期性貫通。
進一步的，所述旋轉軸通過聯動組件實現對所述旋轉盤架的驅動；所述旋轉軸上固定設置有安裝輪，所述安裝輪上均布設置有若干個單向驅動齒，單向驅動齒的中間位置與安裝輪表面之間通過彈片連接，所述聯動組件包括第一齒輪、多個第二齒輪和架體，所述第一齒輪內圈設置有內齒，所述單向驅動齒實現對第一齒輪轉動的單向驅動，所述多個第一齒輪通過所述架體安裝，第一齒輪的外齒和第二齒輪外齒嚙合，所述第二齒輪驅動所述旋轉盤架轉動。
進一步的，所述電機上設置有編碼器，當電機正轉時，驅動所述底輪順時針旋轉，實現曝氣；當由曝氣模式切換到清洗模式時，所述電機反轉，驅動所述底輪逆時針旋轉，實現所述曝氣殼體內部的清洗水的排出。
還提供了一種利用上述一種具有新型曝氣裝置的MBR污水處理裝置的處理方法；包括以下步驟：將所述曝氣裝置通過支架固定安裝在所述膜組件的底部，啟動曝氣模式，驅動電機正轉，打開氣源，氣流通過所述進氣口進入到所述環形氣體流道內，同時所述電機帶動所述旋轉軸旋轉，所述旋轉軸驅動所述底輪順時針旋轉，通過所述聯動組件驅動所述旋轉盤架旋轉，所述旋轉盤架帶動多個第一圓弧片相對所述第二圓弧片發生相對運動，上述相對運動實現對污水中的水體以及雜物進行不斷切割，從而使得經過處理后的水體進入到所述網筒內部，在順時針旋轉的底輪以及其上設置的葉片的作用下，將經過曝氣水體預處理裝置處理過的水經過所述網筒頂部的旋流孔向上輸送，同時旋轉軸帶動所述柱體旋轉板不斷轉動，所述柱體旋轉板的轉動實現所述柱體旋轉板上的貫通孔與所述出氣口的周期性貫通，使得氣體脈沖式進入到所述曝氣殼體上部，與向上輸送的水體不斷混合，混合后從所述曝氣殼體的頂面上的多個噴頭噴出；當控制器接收到所述曝氣裝置發生堵塞信號時，控制關閉所述氣源，通過控制器控制電機繼續正轉，通過編碼器判斷，使得第一圓弧片運動到與第二圓弧片重合的位置，所述控制器切換電機的轉向，控制電機反轉，將曝氣模式切換到清洗模式，單向驅動齒斷開第一齒輪和第二齒輪之間的動力傳動，第一圓弧片與第二圓弧片之間的位置保持相對不變，將所述清洗液從所述管道向所述環形氣體流道內注入，旋轉軸驅動所述圓盤輪反轉，實現對清洗水排出。
本發明達到的有益效果在于：1）具有新型曝氣裝置的MBR污水處理裝置具有兩個模式，分別是曝氣模式和清洗模式；當曝氣裝置出現堵塞問題時，切換到清洗模式實現在線清洗，避免了拆卸曝氣裝置進行獨立清洗的繁瑣程序；通過管道和環形氣體流道即實現了曝氣模式下氣流的輸送，又實現了清洗模式下清洗液的輸送；2）通過設置曝氣水體預處理裝置和過濾裝置，對進入到曝氣殼體內的曝氣水進行預處理和過濾處理，從而降低了進入到曝氣殼體內的水中的污染物含量；即曝氣水體預處理裝置包括旋轉盤架和多個第一圓弧片，所述旋轉盤架上均勻固定設置有多個立式第一圓弧片，所述曝氣殼體的中部為槽孔結構，相鄰兩個槽孔之間的曝氣殼體上固定設置有第二圓弧片，所述第二圓弧片和第一圓弧片的大小和數量均相等；通過驅動所述旋轉盤架相對所述曝氣殼體做旋轉運動，第一圓弧片和第二圓弧片之間的相對運動實現對污水的不斷切割，實現對水體的預處理，經過處理過的水體進入到過濾裝置，從而實現對曝氣水的多次處理；3）環形氣體流道的內側均勻設置有多個出氣口，所述環形氣體流道的外側通過進氣口與所述管道連接，立式網筒的頂部對應于所述環形氣體流道的內周側位置設置有柱體旋轉體，所述柱體旋轉板上均勻設置有多個貫通孔，通過電機驅動柱體旋轉板轉動，所述貫通孔與所述出氣口周期性貫通，產生周期性進入的氣流，這樣使得氣流的進入與水的向上旋流保持同頻，保證了與旋流水的充分混合；4）對于曝氣模式向清洗模式的切換，通過控制器控制帶有編碼器的電機轉動準確調整第一圓弧片的位置，使得第一圓弧片與第二圓弧片重合，使得曝氣殼體的槽孔暴露出，控制器控制驅動電機反轉，在單向驅動齒和第一齒輪內圈內齒的作用下，實現第一齒輪由轉動狀態切換到靜止?fàn)顟B(tài)，電機反轉帶動圓盤輪反轉，實現對清洗水進行排出，即通過一個圓盤輪的正轉實現曝氣水的旋流向上運輸，圓盤輪的反轉實現清洗水的排出。
（發明人：邵亮;趙婷婷;趙建偉）
