公布日：2023.06.23
申請日：2023.03.08
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)I;C02F1/44(2023.01)I;C02F1/04(2023.01)I;C02F1/469(2023.01)I;C02F101/12(2006.01)N;C02F103/36(2006.01)N
摘要
本發明公開了一種精對苯二甲酸生產中尾氣洗滌塔含溴廢水的資源化處理方法。本發明采用膜技術對精對苯二甲酸生產中的尾氣洗滌塔含溴廢水進行資源化處理，將尾氣洗滌塔含溴廢水中的溴化鈉進行回收，同時水也進行回用；變廢為保；在減少污染源排放的同時還大幅降低精對苯二甲酸生產成本；具有很大的環保效益和經濟效益。也為其他含溴廢水的資源化處理提供解決思路。
權利要求書
1.一種精對苯二甲酸生產中尾氣洗滌塔含溴廢水的資源化處理方法，其特征在于：包括如下步驟：(1)將尾氣洗滌塔含溴廢水pH調節到8-13，獲得調節液；(2)將上述調節液用過濾精度為0.01-0.2um的微濾膜進行澄清過濾以除去其中的不溶物，獲得微濾清液，該微濾膜的運行壓力0.1-0.4MPa，運行溫度25-60℃，該微濾清液中含有溴離子500-2000ppm、碳酸根/碳酸氫根4500-18000ppm、鈉離子1600-6600ppm以及微量的醋酸、甲酸鹽、鈷、錳、醇、醛；(3)將上述微濾膜清液用截留分子量100-800道爾頓的納濾膜系統進行2-5級純化，獲得納濾純化液和納濾濃縮液，將該納濾濃縮液進行蒸發濃縮，獲得純度≥95％的碳酸鈉固體，該納濾膜系統的運行壓力1.0-4.0MPa，運行溫度25-45℃，該納濾純化液中的溴化鈉純度≥95％；(4)將上述納濾純化液用反滲透膜系統進行1-2級濃縮，獲得反滲透濃縮液和反滲透透析液，該反滲透膜系統的運行壓力3.0-6.3MPa，運行溫度25-45℃，該反滲透濃縮液中，溴離子濃度不低于20000ppm且溴化鈉純度≥98％，該反滲透透析液的電導率小于50us/cm；(5)將上述反滲透濃縮液用電滲析系統進行濃縮，獲得電滲析濃縮液和電滲析脫鹽液，該電滲析系統的運行電壓為1.0-1.5V/對膜片，該電滲析濃縮液中的溴離子濃度不低于80000ppm，且溴化鈉純度≥98％。(6)將上述電滲析濃縮液送入雙極膜系統，在電場作用下，將其中的溴化鈉轉化為溴化氫和氫氧化鈉，該雙極膜系統的運行電壓為0.5-1.5V/對膜片，控制該雙極膜系統的進水的溴化鈉濃度為1-1.5mol/L，電解液中的Na2SO4濃度為0.2-0.3mol/L。
2.如權利要求1所述的資源化處理方法，其特征在于：所述微濾膜系統中的微濾膜包括陶瓷微濾膜、中空微濾膜和有機管式微濾膜中的至少一種。
3.如權利要求2所述的資源化處理方法，其特征在于：所述微濾膜系統中的微濾膜為過濾精度0.1um的陶瓷微濾膜或過濾精度0.2um的中空微濾膜。
4.如權利要求1所述的資源化處理方法，其特征在于：所述納濾膜系統中的納濾膜的截留分子量為200-400道爾頓。
5.如權利要求4所述的資源化處理方法，其特征在于：所述納濾膜系統的級數為3。
6.如權利要求1所述的資源化處理方法，其特征在于：所述反滲透膜系統中的每級反滲透膜為6芯裝4040普通反滲透膜濃縮或6芯裝4040抗污染耐高壓特種反滲透膜濃縮。
7.如權利要求6所述的資源化處理方法，其特征在于：所述反滲透膜系統的級數為2。
8.如權利要求1所述的資源化處理方法，其特征在于：所述電滲析系統采用均相膜或非均相膜，所述雙極膜系統采用均相膜或非均相膜。
9.如權利要求8所述的資源化處理方法，其特征在于：所述電滲析系統采用均相膜，運行電壓為1.0V/對膜片。
10.如權利要求8所述的資源化處理方法，其特征在于：所述雙極膜系統采用均相膜，運行電壓為1.0V/對膜片。
11.如權利要求1至10中任一權利要求所述的資源化處理方法，其特征在于：所述步驟(1)為：將尾氣洗滌塔含溴廢水pH調節到9-12，獲得調節液。
發明內容
本發明目的在于克服現有技術缺陷，提供一種精對苯二甲酸生產中尾氣洗滌塔含溴廢水的資源化處理方法。
本發明的技術方案如下：

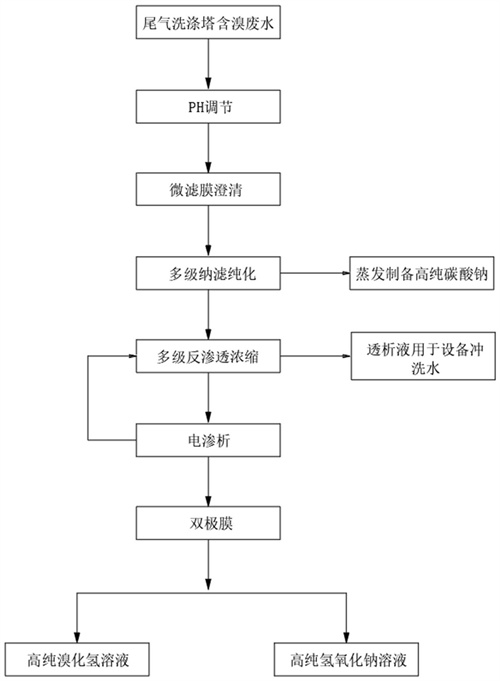

一種精對苯二甲酸生產中尾氣洗滌塔含溴廢水的資源化處理方法，包括如下步驟：
(1)將尾氣洗滌塔含溴廢水pH調節到8-13，獲得調節液(后續納濾膜對碳酸根離子的截留高于碳酸氫根離子；在不同pH值下碳酸根離子和碳酸氫根離子的分布情況不同，PH越高，碳酸根離子占比越大；越有利于納濾膜對碳酸根離子的截留，而溴離子可以有效透過納濾膜，將溴離子與碳酸根離子進行分離)；
(2)將上述調節液用過濾精度為
0.01-0.2um的微濾膜進行澄清過濾以除去其中的不溶物，獲得微濾清液，該微濾膜的運行壓力0.1-0.4MPa，運行溫度25-60℃，該微濾清液中含有溴離子500-2000ppm、碳酸根/碳酸氫根4500-18000ppm、鈉離子1600-6600ppm以及微量的醋酸、甲酸鹽、鈷、錳、醇、醛；
(3)將上述微濾膜清液用截留分子量100-800道爾頓的納濾膜系統進行2-5級純化，獲得納濾純化液和納濾濃縮液，將該納濾濃縮液進行蒸發濃縮，獲得純度≥95％的碳酸鈉固體，該納濾膜系統的運行壓力1.0-4.0MPa，運行溫度25-45℃，該納濾純化液中的溴化鈉純度≥95％；
(4)將上述納濾純化液用反滲透膜系統進行1-2級濃縮，獲得反滲透濃縮液和反滲透透析液，該反滲透膜系統的運行壓力3.0-6.3MPa，運行溫度25-45℃，該反滲透濃縮液中，溴離子濃度不低于20000ppm且溴化鈉純度≥98％；
(5)將上述反滲透濃縮液用電滲析系統進行濃縮，獲得電滲析濃縮液和電滲析脫鹽液，該電滲析系統的運行電壓為1.0-1.5V/對膜片，該電滲析濃縮液中的溴離子濃度不低于80000ppm(，且溴化鈉純度≥98％。
(5)將上述電滲析濃縮液送入雙極膜系統，在電場作用下，將其中的溴化鈉轉化為溴化氫和氫氧化鈉，該雙極膜系統的運行電壓為0.5-1.5V/對膜片，控制該雙極膜系統的進水的溴化鈉濃度為1-1.5mol/L，電解液中的Na2SO4濃度為0.2-0.3mol/L。
在本發明的一個優選實施方案中，所述微濾膜系統中的微濾膜包括陶瓷微濾膜、中空微濾膜和有機管式微濾膜中的至少一種。
進一步優選的，所述微濾膜系統中的微濾膜為過濾精度0.1um的陶瓷微濾膜或過濾精度0.2um的中空微濾膜。
在本發明的一個優選實施方案中，所述納濾膜系統中的納濾膜的截留分子量為200-400道爾頓。
進一步優選的，所述納濾膜系統的級數為3。
在本發明的一個優選實施方案中，所述反滲透膜系統中的每級反滲透膜為6芯裝4040普通反滲透膜濃縮或6芯裝4040抗污染耐高壓特種反滲透膜濃縮。普通反滲透的抗污染性一般，耐受壓力低(最大耐受壓力4.0MPa)，常用于低濃料液的濃縮；特種反滲透的抗污染性好，耐受壓力高(最大耐受壓力8.3MPa)常用于高濃料液濃縮。
進一步優選的，所述反滲透膜系統的級數為2。
在本發明的一個優選實施方案中，所述電滲析濃縮液中的溴離子濃度不低于100000ppm。
在本發明的一個優選實施方案中，所述電滲析系統采用均相膜或非均相膜，所述雙極膜系統采用均相膜或非均相膜。
進一步優選的，所述電滲析系統采用均相膜，運行電壓為1.0V/對膜片。
進一步優選的，所述雙極膜系統采用均相膜，運行電壓為1.0V/對膜片。
在本發明的一個優選實施方案中，所述步驟(1)為：將尾氣洗滌塔含溴廢水pH調節到9-12，獲得調節液。
本發明的有益效果是：
1、本發明采用膜技術對精對苯二甲酸生產中的尾氣洗滌塔含溴廢水進行資源化處理，將尾氣洗滌塔含溴廢水中的溴化鈉進行回收，同時水也進行回用；變廢為保；在減少污染源排放的同時還大幅降低精對苯二甲酸生產成本；具有很大的環保效益和經濟效益。也為其他含溴廢水的資源化處理提供解決思路。
2、本發明中的雙極膜系統的具體參數限制與其他技術特征協同作用，可獲得低能耗和較高電流效率，回收的溴化氫和氫氧化鈉濃度可達1mol/L，純度≥98％。
（發明人：戴長榮;吳發輝;嚴梅敏;方富林;洪昱斌;藍偉光）
