公布日：2023.05.26
申請日：2023.02.24
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D29/11(2006.01)I;B01D29/96(2006.01)I;B01D29/94(2006.01)I
摘要
本發明涉及環保設備技術領域，且公開了一種低碳環保污水處理系統，包括污水處理池，所述污水處理池的上端設有進水口，且所述進水口的內側設有雜物過濾機構，所述雜物過濾機構包括支撐架，所述支撐架與所述污水處理池固定連接，且所述支撐架的內側設有可活動的過濾籃框；所述過濾籃框通過第一彈簧與所述支撐架彈性連接，且所述過濾籃框的底部設有可開合的過濾板組，所述支撐架的上端設有固定耳。本發明通過設置雜物過濾機構來對污水進行過濾，整個雜物過濾機構無需任何驅動設備，當其攔截的雜物重量超過一定值后，雜物過濾機構就會自動工作，在完成雜物的排放后，又會自動回歸原位，可重復使用，更加環保節能。
權利要求書

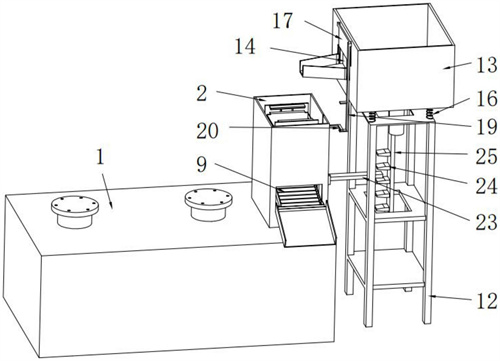

1.一種低碳環保污水處理系統，包括污水處理池(1)，其特征在于：所述污水處理池(1)的上端設有進水口(2)，且所述進水口(2)的內側設有雜物過濾機構，所述雜物過濾機構包括支撐架(3)，所述支撐架(3)與所述污水處理池(1)固定連接，且所述支撐架(3)的內側設有可活動的過濾籃框(4)；所述過濾籃框(4)通過第一彈簧(5)與所述支撐架(3)彈性連接，且所述過濾籃框(4)的底部設有可開合的過濾板組，所述支撐架(3)的上端設有固定耳(6)，且所述固定耳(6)的下側設有用于對所述過濾籃框(4)進行固定的第一磁性吸塊(7)，所述過濾板組的下側設有用于將所述過濾板組頂開的頂塊(8)，所述頂塊(8)與所述支撐架(3)固定連接，且所述頂塊(8)的上端呈錐形狀。
2.根據權利要求1所述的一種低碳環保污水處理系統，其特征在于：所述污水處理池(1)的一側設有排污口(9)，且所述排污口(9)處設有導料組件，所述導料組件包括支撐板(10)和導料板(11)，所述支撐板(10)的一端貫穿所述排污口(9)，且所述支撐板(10)與所述污水處理池(1)固定連接；所述導料板(11)的一端與所述支撐板(10)搭接，且所述導料板(11)的另一端與所述支撐架(3)轉動連接，所述導料板(11)上設有若干瀝水口。
3.根據權利要求2所述的一種低碳環保污水處理系統，其特征在于：所述支撐板(10)呈L形狀，且所述支撐板(10)的內側設有與所述污水處理池(1)連通的凹槽(1001)。
4.根據權利要求3所述的一種低碳環保污水處理系統，其特征在于：所述污水處理池(1)靠近所述進水口(2)的一側設有機架(12)，且所述機架(12)的上端設有過渡池(13)，所述過渡池(13)的一側設有出水口(14)，且所述出水口(14)的外側設有導向板(15)。
5.根據權利要求4所述的一種低碳環保污水處理系統，其特征在于：所述過渡池(13)通過第二彈簧(16)與所述機架(12)彈性連接，且所述過渡池(13)的外側設有用于對所述出水口(14)進行封堵的擋水板(17)。
6.根據權利要求5所述的一種低碳環保污水處理系統，其特征在于：所述擋水板(17)通過滑槽與所述過渡池(13)上下滑動連接，且所述擋水板(17)的上端設有第二磁性吸塊(18)。
7.根據權利要求6所述的一種低碳環保污水處理系統，其特征在于：所述擋水板(17)的一側設有傳動機構，且所述傳動機構包括連接板(19)和連接桿(20)，所述連接桿(20)的一端與所述過濾籃框(4)固定連接，所述連接板(19)的一端與所述擋水板(17)固定連接，所述連接板(19)靠近所述連接桿(20)的一側設有高度不同的第一限位塊(21)、第二限位塊(22)。
8.根據權利要求7所述的一種低碳環保污水處理系統，其特征在于：所述污水處理池(1)靠近所述機架(12)的一側設有傳動桿(23)，所述傳動桿(23)與所述污水處理池(1)轉動連接，且所述傳動桿(23)的一端穿過所述污水處理池(1)并與所述導料板(11)抵觸。
9.根據權利要求8所述的一種低碳環保污水處理系統，其特征在于：所述過渡池(13)的下端設有固定板(24)，所述固定板(24)與所述過渡池(13)固定連接，且所述固定板(24)靠近所述傳動桿(23)的一端設有若干高度不同的撥齒(25)。
10.根據權利要求1所述的一種低碳環保污水處理系統，其特征在于：所述過濾板組由兩塊過濾板(26)組成，所述過濾板(26)通過轉軸與所述過濾籃框(4)轉動連接，所述過濾籃框(4)的內側設有用于對所述過濾板(26)進行限位的限位板(27)。
發明內容
本發明提供了一種低碳環保污水處理系統，具備在保證過濾效果的前提下，更加環保的有益效果，解決了上述背景技術中所提到如果采用不停機格柵機來對污水進行處理，將會造成大的能源浪費，不夠環保的問題。
本發明提供如下技術方案：一種低碳環保污水處理系統，包括污水處理池，所述污水處理池的上端設有進水口，且所述進水口的內側設有雜物過濾機構，所述雜物過濾機構包括支撐架，所述支撐架與所述污水處理池固定連接，且所述支撐架的內側設有可活動的過濾籃框；
所述過濾籃框通過第一彈簧與所述支撐架彈性連接，且所述過濾籃框的底部設有可開合的過濾板組，所述支撐架的上端設有固定耳，且所述固定耳的下側設有用于對所述過濾籃框進行固定的第一磁性吸塊，所述過濾板組的下側設有用于將所述過濾板組頂開的頂塊，所述頂塊與所述支撐架固定連接，且所述頂塊的上端呈錐形狀。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述污水處理池的一側設有排污口，且所述排污口處設有導料組件，所述導料組件包括支撐板和導料板，所述支撐板的一端貫穿所述排污口，且所述支撐板與所述污水處理池固定連接；
所述導料板的一端與所述支撐板搭接，且所述導料板的另一端與所述支撐架轉動連接，所述導料板上設有若干瀝水口。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述支撐板呈L形狀，且所述支撐板的內側設有與所述污水處理池連通的凹槽。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述污水處理池靠近所述進水口的一側設有機架，且所述機架的上端設有過渡池，所述過渡池的一側設有出水口，且所述出水口的外側設有導向板。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述過渡池通過第二彈簧與所述機架彈性連接，且所述過渡池的外側設有用于對所述出水口進行封堵的擋水板。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述擋水板通過滑槽與所述過渡池上下滑動連接，且所述擋水板的上端設有第二磁性吸塊。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述擋水板的一側設有傳動機構，且所述傳動機構包括連接板和連接桿，所述連接桿的一端與所述過濾籃框固定連接，所述連接板的一端與所述擋水板固定連接，所述連接板靠近所述連接桿的一側設有高度不同的第一限位塊、第二限位塊。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述污水處理池靠近所述機架的一側設有傳動桿，所述傳動桿與所述污水處理池轉動連接，且所述傳動桿的一端穿過所述污水處理池并與所述導料板抵觸。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述過渡池的下端設有固定板，所述固定板與所述過渡池固定連接，且所述固定板靠近所述傳動桿的一端設有若干高度不同的撥齒。
作為本發明所述一種低碳環保污水處理系統的一種可選方案，其中：所述過濾板組由兩塊過濾板組成，所述過濾板通過轉軸與所述過濾籃框轉動連接，所述過濾籃框的內側設有用于對所述過濾板進行限位的限位板。
本發明具備以下有益效果：
1、該一種低碳環保污水處理系統，通過設置雜物過濾機構，其包括支撐架和過濾籃框，在過濾籃框的底部設有可以開合的過濾板組，當含有雜物的污水進入污水處理池后，雜物會被攔截在過濾籃框內，隨著雜物的聚集，過濾籃框的重量變大；過濾籃框通過第一磁性吸塊與固定耳吸附在一起，當過濾籃框的重量超過一端閾值后，過濾籃框會克服第一磁性吸塊的阻力，然后向下運動，進而與頂塊抵觸，在頂塊的頂動下，過濾板組張開，此時聚集在過濾籃框內雜物會掉落下來，在支撐架的下側設有導料組件，掉落下來的雜物會在導料組件的作用下，從污水處理池中排出，隨著雜物的排出，過濾籃框又會在第一彈簧的推動下回歸原位，以此往復。
本發明通過設置雜物過濾機構來對污水進行過濾，整個雜物過濾機構無需任何驅動設備，當其攔截的雜物重量超過一定值后，雜物過濾機構就會自動工作進行雜物排放，在完成雜物的排放后，又會自動回歸原位，可重復使用，更加環保節能。
2、該一種低碳環保污水處理系統，通過設置過渡池來對污水中的可沉淀雜物進行預處理，污水先進入過渡池，然后通過出水口流出并最終進入污水處理池內，在出水口處設有擋水板，擋水板是可以上下滑動的，在擋水板的一側設有傳動機構，其包括連接板和連接桿，正常情況下，當時擋水板通過第二磁性吸塊與過渡池吸附在一起，當過濾籃框因攔截的雜物較多而向下運動時，過濾籃框會帶動連接桿向下運動，連接板與當擋水板固定連接，在連接板上從上往下依次設有第一限位塊、第二限位塊，連接桿在向下運動時，會與第二限位塊抵觸，進而通過第二限位塊向下推動連接板、擋水板運動，當擋水板向下運動時，會將出水口堵住，
本技術方案通過在過渡池處設置擋水板，過濾籃框在向下運動進行排料時，會通過傳動機構與擋水板進行聯動，通過擋水板可將出水口堵住，這樣過濾板組在打開時，過渡池內的污水不會進入污水處理池，有效的降低了導料板上的雜物因污水的沖擊而掉落至污水處理池內部的風險。
3、該一種低碳環保污水處理系統，通過在污水處理池上設置了一個可以活動的傳動桿，傳動桿與污水處理池轉動連接，同時傳動桿的一端與導料板的底部抵觸，當出水口被堵塞后，過渡池內污水會聚集，此時，過渡池會克服第二彈簧的阻力并向下運動，在過渡池的下側設有固定板，在固定板上設有若干撥齒，固定板會與過渡池同步運動，隨著固定板的運動，撥齒不斷地與傳動桿抵觸、分離，在撥齒的推動下，傳動桿會不停的拍打?qū)Я习�，進而將導料板上聚集的雜物振落。
本技術方案通過在過渡池的下端設置帶有若干撥齒的固定板，相對應的，在導料板的下側設置可以活動的傳動桿，當過濾籃框向下運動時，會通過傳動機構與擋水板聯動，進而促使擋水板將出水口堵住，當出水口堵住后，過渡池蓄水，此時其會克服第二彈簧的阻力并向下運動，在其向下運動的過程中，會通過固定板、傳動桿與導料板進行聯動，進而促使導料板振動，可有效防止雜物在導料板上聚集。
（發明人：鄧旭輝;楊亦民;王梓龍;張勝恒）
