公布日：2023.03.17
申請日：2022.12.13
分類號：C02F9/00(2023.01)I;C02F1/28(2023.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F3/12(2023.01)N;C02F1/78(2023.01)N;C02F1/52(2023.01)N;C02F1
/56(2023.01)N;C02F1/44(2023.01)N
摘要
本發明公開了一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，屬于焦化廢水脫色技術領域，包括S1、鐵碳氧化脫色：利用鐵碳顆粒的自電解反應，使廢水中的有機物質進行電解，S2、生物處理：通過微生物以及植物的降解作用對廢水中的有機物質進行降解，S3、臭氧脫色：利用臭氧的氧化性對廢水中有機物質進行氧化降解，S4、試劑脫色：通過調節pH使氫氧化鈉與無機鐵銅等金屬離子生成沉淀，去除廢水中顯色的無機金屬離子，S5、膜濾處理：將母液D通入反滲透膜過濾裝置進行反滲透膜過濾，本發明通過多種途徑對焦化廢水硫酸鈉蒸發母液進行脫色處理，處理效果好。
權利要求書
1.一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，包括以下步驟：S1、鐵碳氧化脫色：修建鐵碳吸附池，然后將焦化廢水硫酸鈉蒸發母液先經過工業濾布過濾，過濾后的母液通入鐵碳吸附池，向所述鐵碳吸附池中加入鐵碳吸附顆粒，鐵碳吸附顆粒與過濾后的母液之間的固液質量比為1:5，然后進行攪拌，攪拌速度為20-30r/min，攪拌時長為10-24h，攪拌完成后靜置2-3天，待鐵碳吸附池中的活性污泥自然沉降后，使上清液流出鐵碳吸附池，流出的上清液再經工業濾布過濾過濾后的得到母液A；S2、生物處理：修建生物池，并向生物池底部鋪設活性污泥，活性污泥的鋪設厚度為20-30cm，再向活性污泥中加入微生物菌劑，微生物菌劑的加入量為50-100g/m3，再在活性污泥上種植綠植，再將步驟S1中得到的母液A通入生物池中，所述微生物菌劑的質量與流入生物池中母液A質量的比值為1：80-100，讓母液A在生物池中內循環1-2天后流出，得到母液B；S3、臭氧脫色：修建臭氧曝氣池，將微孔臭氧管道鋪設在臭氧曝氣池底部，然后將母液B經濾網過濾后，所述濾網目數為80-90目，通入臭氧曝氣池，所述微孔臭氧管道上的微孔直徑為2-5mm，曝氣完后靜置沉淀1-2天后，使臭氧曝氣池上層清液流出，得到母液C；S4、試劑脫色：修建兩個試劑池，再將母液C通入第一個試劑池中，在20-30℃下加入活性炭和氫氧化鈉溶液，所述氫氧化鈉溶液的質量濃度為30-40％，并進行攪拌，攪拌時長2-3h，攪拌完成后靜置1-2天后，將上清液通入第二個試劑池中加入脫色劑，攪拌速度為60-80r/min，繼續攪拌2-3h后，靜置24-36h，使上清液從第二個試劑池中流出，得到母液D；S5、膜濾處理：將母液D通入反滲透膜過濾裝置進行反滲透膜過濾，過濾完成后得到脫色后母液。
2.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，所述步驟S1中工業濾布的目數為300-500目，所述鐵碳顆粒的粒經為1-3cm。
3.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，步驟S2所述活性污泥中還加入有生物質活性炭顆粒，生物質活性炭顆粒的加入量為活性污泥質量的1.5-2.0％，生物質活性炭顆粒粒徑為0.5-1.0mm，所述生物質活性炭由活性炭與殼聚糖按質量比1:1混合攪拌制成。
4.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，步驟S2所述微生物菌劑由以下質量百分比的成分組成：3-8％解淀粉芽孢桿菌、5-15％枯草芽孢桿菌、5-13％淺綠氣球菌、7-16％榆黃蘑菌渣、10-16％檸檬酸桿菌H-3、余量為新鞘氨醇桿菌TH-5。
5.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，步驟S2所述生物池的水溫為25-30℃、pH為6.3-6.6、溶氧量為8-10％。
6.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，步驟S2所述綠植由香蒲、水葫蘆、浮萍組成，香蒲、水葫蘆、浮萍的種植面積占比為1:1:2，香蒲的種植密度為3-5株/m2，水葫蘆的種植密度為4-5株/m2，浮萍的種植密度為7-9株/m2。
7.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，步驟S4所述脫色劑由以下重量份的成分組成：2-8份草木灰、7-16份活性炭顆粒、5-8份硼酸、9-12份粘土、12-15份硫酸鋁、5-11份聚丙烯酰胺、3-5份焦亞硫酸鈉、8-14份氯酸鈉、6-11份二甲基二烯丙基季銨鹽、5-9份鈦溶膠。
8.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，所述步驟S5中反滲透膜過濾中所用反滲透膜的孔徑為1-2nm，反滲透膜的工作壓力4-10MPa。
9.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，所述步驟S4中曝氣池內微孔臭氧管道的管壁壓力為0.1-0.3Mpa，臭氧曝氣時長為24-36h，曝氣池內每平米單位曝氣量為7-10m3/h。
10.如權利要求1所述的一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，其特征在于，所述步驟S4中的氫氧化鈉的加入量為50-100g/m3，活性炭的加入量為100-125g/m3，脫色劑的加入量為100-150g/m3。
發明內容
為解決上述技術問題，本發明提供了一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法。

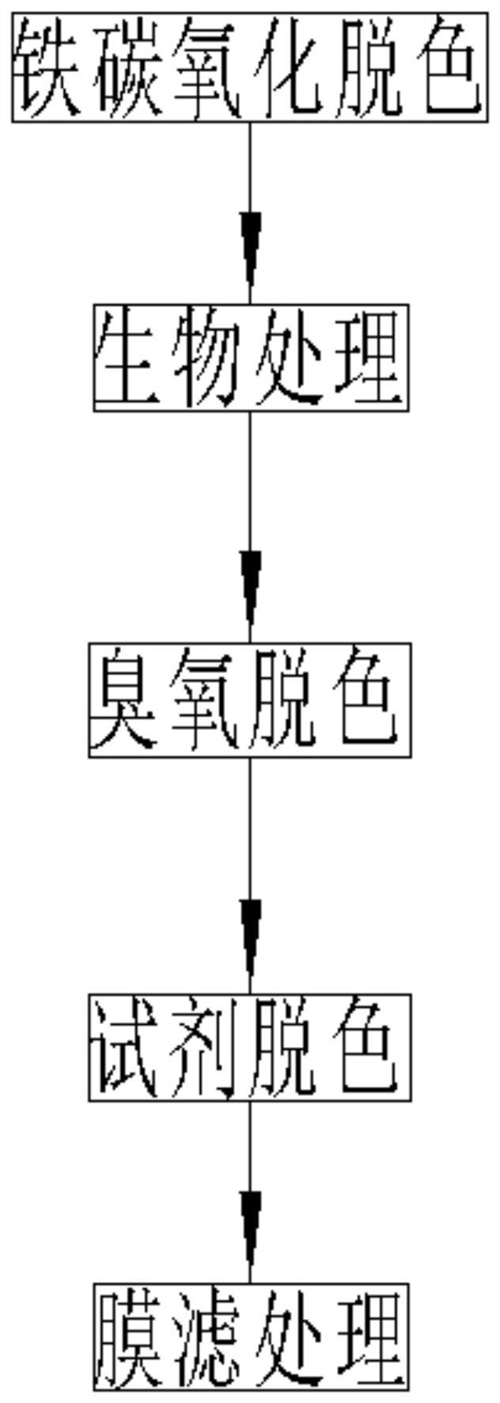

本發明的技術方案是：一種用于焦化廢水硫酸鈉蒸發母液深度脫色處理的方法，包括以下步驟：
S1、鐵碳氧化脫色：
修建鐵碳吸附池，然后將焦化廢水硫酸鈉蒸發母液先經過工業濾布過濾，過濾后的母液通入鐵碳吸附池，向所述鐵碳吸附池中加入鐵碳吸附顆粒，鐵碳吸附顆粒與過濾后的母液之間的固液質量比為1:5，然后進行攪拌，攪拌速度為20-30r/min，攪拌時長為10-24h，攪拌完成后靜置2-3天，待鐵碳吸附池中的活性污泥自然沉降后，使上清液流出鐵碳吸附池，流出的上清液再經工業濾布過濾過濾后的得到母液A；
S2、生物處理：
修建生物池，并向生物池底部鋪設活性污泥，活性污泥的鋪設厚度為20-30cm，再向活性污泥中加入微生物菌劑，微生物菌劑的加入量為50-100g/m3，再在活性污泥上種植綠植，再將步驟S1中得到的母液A通入生物池中，所述微生物菌劑的質量與流入生物池中母液A質量的比值為1：80-100，讓母液A在生物池中內循環1-2天后流出，得到母液B；
S3、臭氧脫色：
修建臭氧曝氣池，將微孔臭氧管道鋪設在臭氧曝氣池底部，然后將母液B經濾網過濾后，所述濾網目數為80-90目，通入臭氧曝氣池，所述微孔臭氧管道上的微孔直徑為2-5mm，曝氣完后靜置沉淀1-2天后，使臭氧曝氣池上層清液流出，得到母液C；
S4、試劑脫色：
修建兩個試劑池，再將母液C通入第一個試劑池中，在20-30℃下加入活性炭和氫氧化鈉溶液，所述氫氧化鈉溶液的質量濃度為30-40％，并進行攪拌，攪拌時長2-3h，攪拌完成后靜置1-2天后，將上清液通入第二個試劑池中加入脫色劑，攪拌速度為60-80r/min，繼續攪拌2-3h后，靜置24-36h，使上清液從第二個試劑池中流出，得到母液D；
S5、膜濾處理：
將母液D通入反滲透膜過濾裝置進行反滲透膜過濾，過濾完成后得到脫色后母液。
進一步地，所述步驟S1中工業濾布的目數為300-500目，所述鐵碳顆粒的粒經為1-3cm。
說明：工業濾布過濾焦化廢水硫酸鈉蒸發母液中的浮渣，鐵碳顆粒能夠電解氧化有色有機物。
進一步地，步驟S2所述活性污泥中還加入有生物質活性炭顆粒，生物質活性炭顆粒的加入量為活性污泥質量的1.5-2.0％，生物質活性炭顆粒粒徑為0.5-1.0mm，所述生物質活性炭由活性炭與殼聚糖按質量比1:1混合攪拌制成。
說明：活性污泥中加入生物質炭能提高活性污泥的吸附能力，聚殼糖的官能團能結合焦化廢水硫酸鈉蒸發母液中的有機物以及重金屬。
進一步地，步驟S2中所述微生物菌劑由以下質量百分比的成分組成：3-8％解淀粉芽孢桿菌、5-15％枯草芽孢桿菌、5-13％淺綠氣球菌、7-16％榆黃蘑菌渣、10-16％檸檬酸桿菌H-3、余量為新鞘氨醇桿菌TH-5。
說明：通過生物自降解有色有機物達到脫色目的。
進一步地，步驟S2所述生物池的水溫為25-30℃、pH為6.3-6.6、溶氧量為8-10％。
說明：上述條件有利于菌劑以及微生物的生長。
進一步地，步驟S2所述綠植由香蒲、水葫蘆、浮萍組成，香蒲、水葫蘆、浮萍的種植面積占比為1:1:2，香蒲的種植密度為3-5株/m2，水葫蘆的種植密度為4-5株/m2，浮萍的種植密度為7-9株/m2。
說明：通過生態凈化廢水中的有色物質達到脫色的目的。
進一步地，步驟S4所述脫色劑由以下重量份的成分組成：2-8份草木灰、7-16份活性炭顆粒、5-8份硼酸、9-12份粘土、12-15份硫酸鋁、5-11份聚丙烯酰胺、3-5份焦亞硫酸鈉、8-14份氯酸鈉、6-11份二甲基二烯丙基季銨鹽、5-9份鈦溶膠。
說明：所述脫色劑有吸附作用形成絮凝物，達到脫色的作用。
進一步地，所述步驟S5中反滲透膜過濾中所用反滲透膜的孔徑為1-2nm，反滲透膜的工作壓力4-10MPa。
說明：通過反滲透膜過濾，對焦化廢水硫酸鈉蒸發母液中的懸浮物以及有沉降物進行過濾，得到純凈的焦化廢水硫酸鈉蒸發母液。
進一步地，所述步驟S4中曝氣池內微孔臭氧管道的管壁壓力為0.1-0.3Mpa，臭氧曝氣時長為24-36h，曝氣池內每平米單位曝氣量為7-10m3/h。
說明：臭氧的氧化效果有利于焦化廢水硫酸鈉蒸發母液中的有色物質氧化分解。
進一步地，所述步驟S4中的氫氧化鈉的加入量為50-100g/m3，活性炭的加入量為100-125g/m3，脫色劑的加入量為100-150g/m3。
說明：氫氧化鈉加入后與有色金屬離子生成沉淀物質，由活性炭吸附后沉淀，去除無機有色離子。
本發明的有益效果是：
由于焦化廢水中的有色物質復雜且多樣，包含有色的有機物和無機物，本發明通過多種途徑對焦化廢水硫酸鈉蒸發母液進行脫色處理，處理效果好，能夠有效氧化有機有色物質以及顯色的有色無機成分，使焦化廢水硫酸鈉蒸發母液達到脫色目的。
（發明人：周韻彪;張升星;張豪;周彐梅）
