公布日：2022.05.31
申請日：2022.03.17
分類號：C02F11/13(2019.01)I
摘要
本發明提供一種熱泵型帶式低溫污泥干化機，包括機體，機體內設有烘房以及熱泵系統，烘房?jī)?nèi)設有第一輸送帶和第二輸送帶，機體上層空間設有用于連通烘房和熱泵系統的第一風道，第一風道內設有將烘房?jī)?nèi)溫濕空氣吸入熱泵系統的循環風機，機體下層空間設有用于連通烘房和熱泵系統的第二風道，烘房側壁上設有與第二風道連通的第一進風口和第二進風口，第一進風口設于第一輸送帶和第二輸送帶之間，第二進風口設于第二輸送帶下方。本發明提供的一種熱泵型帶式低溫污泥干化機，采用烘房側壁上設置第一進風口和第二進風口使經過第一輸送帶和第二輸送帶的熱風其溫度和水分不飽和度都是最高的，最大限度的促進污泥表面水分的蒸發以及污泥內部水分的擴散。
權利要求書

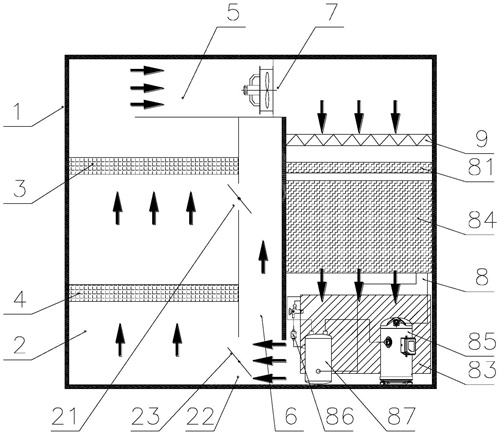

1.一種熱泵型帶式低溫污泥干化機，其特征在于：包括機體(1)，所述機體(1)內設有烘房(2)以及對烘房(2)提供干熱空氣的熱泵系統(8)，所述烘房(2)內設有第一輸送帶(3)和第二輸送帶(4)，所述第一輸送帶(3)設于第二輸送帶(4)上方，所述機體(1)上層空間設有用于連通烘房(2)和熱泵系統(8)的第一風道(5)，所述第一風道(5)內設有將烘房(2)內溫濕空氣吸入熱泵系統(8)的循環風機(7)，所述機體(1)下層空間設有用于連通烘房(2)和熱泵系統(8)的第二風道(6)，所述烘房(2)側壁上設有與第二風道(6)連通的第一進風口(21)和第二進風口(22)，所述第一進風口(21)設于第一輸送帶(3)和第二輸送帶(4)之間，所述第二進風口(22)設于第二輸送帶(4)下方。
2.如權利要求1所述的一種熱泵型帶式低溫污泥干化機，其特征在于：所述第一進風口(21)和第二進風口(22)處均設有用于調節進風口開度大小的風門(23)。
3.如權利要求1所述的一種熱泵型帶式低溫污泥干化機，其特征在于：所述熱泵系統(8)包括用于對溫濕空氣進行冷凝降溫的水冷盤管(81)、回?zé)崞?/span>(82)和蒸發器(83)，以及用于對降溫處理后的冷空氣進行升溫的冷凝器(84)。
4.如權利要求3所述的一種熱泵型帶式低溫污泥干化機，其特征在于：所述熱泵系統(8)還包括隔離在風路之外的壓縮機(85)、膨脹閥、干燥過濾器(86)和氣液分離器(87)。
5.如權利要求1-4任一項所述的一種熱泵型帶式低溫污泥干化機，其特征在于：所述循環風機(7)前側或后側設有過濾塵土的過濾裝置(9)。
6.如權利要求1所述的一種熱泵型帶式低溫污泥干化機，其特征在于：所述機體(1)外側包覆有保溫層。
發明內容
本發明所要解決的技術問題是：為了克服現有技術中熱泵型帶式污泥低溫干化機中雙循環的小循環的風含濕量較高，導致冷凝器工作壓力大，且烘房?jī)?nèi)部始終處于正壓狀態，而熱泵系統始終處于負壓狀態，導致污泥干化機工作效率低的不足，本發明提供一種熱泵型帶式低溫污泥干化機。
本發明解決其技術問題所要采用的技術方案是：一種熱泵型帶式低溫污泥干化機，包括機體，所述機體內設有烘房以及對烘房提供干熱空氣的熱泵系統，所述烘房?jī)?nèi)設有第一輸送帶和第二輸送帶，所述第一輸送帶設于第二輸送帶上方，所述機體上層空間設有用于連通烘房和熱泵系統的第一風道，所述第一風道內設有將烘房?jī)?nèi)溫濕空氣吸入熱泵系統的循環風機，所述機體下層空間設有用于連通烘房和熱泵系統的第二風道，所述烘房側壁上設有與第二風道連通的第一進風口和第二進風口，所述第一進風口設于第一輸送帶和第二輸送帶之間，所述第二進風口設于第二輸送帶下方。
熱泵系統通過第二風道向烘房側提供干熱空氣，干熱空氣經第一進風口和第二進風口進入烘房，烘房?jī)?nèi)的熱風在風道的引導下均勻穿過第一輸送帶和第二輸送帶上的泥層，充分與污泥顆粒進行熱交換后在循環風機的負壓作用下重新回到熱泵系統。將烘房的循環風由吹改為吸，降低了同等溫度下烘房?jī)?nèi)的壓力，更利于污泥表層水分的蒸發和內部水分的擴散；熱泵系統側由常規的負壓狀態變?yōu)檎龎籂顟B(tài)，提高了同等溫度條件下濕空氣的露點溫度，更容易使空氣中的水分凝結。
熱泵系統提供的干熱風經第二風道進入烘房，再由第一進風口和第二進風口分配風量后進入烘房?jī)?nèi)第一輸送帶和第二輸送帶的下部空間，由于從第二輸送帶穿過的氣流已經與污泥進行了一次熱傳導和對流，溫度有一定下降，導致其水分不飽和度有所下降，此時第一進風口進來的干熱空氣提高了上述氣流的溫度，增加了空氣中水分的不飽和度，兩股氣流一起穿過第一輸送帶時，能夠促進其與第一輸送帶上的污泥進行熱傳導和對流，為了平衡空氣中水蒸氣分壓不足的情況，污泥中會有更多的水分蒸發到空氣中。隨著烘房?jī)?nèi)環境壓力的降低，上述過程越容易進行，在循環風機吸力的作用下，烘房?jī)?nèi)形成了負壓的工作環境，因此更有利于水分從污泥內部向表層的擴散，然后從污泥表面蒸發。
進一步，為了調節進入第一輸送帶和第二輸送帶下方空間的熱風量，所述第一進風口和第二進風口處均設有用于調節進風口開度大小的風門。根據不同污泥種類、泥層厚度、最終含水率等因素，調節第一進風口和第二進風口處風門的開度，以使除濕性能達到最優。
進一步，所述熱泵系統包括用于對溫濕空氣進行冷凝降溫的水冷盤管、回?zé)崞骱驼舭l(fā)器，以及用于對降溫處理后的冷空氣進行升溫的冷凝器。
溫濕空氣進入熱泵系統后，在水冷盤管處進行一級降溫，穿過水冷盤管后進入回?zé)崞鬟M(jìn)行二級降溫，經過回?zé)崞鞯竭_(dá)蒸發器進行三級和四級降溫除濕，溫?zé)峥諝庠诮?jīng)過幾級降溫除濕后，溫度已經降到露點以下，因此溫濕空氣中水蒸氣得以凝結，凝結后的水通過管道排出系統。隨著所處環境壓力的升高，在壓力一定的情況下，空氣的露點溫度上升，除濕效果會更明顯，而此時上部的循環風機就為熱泵系統創造了一個正壓環境，在這種正壓工作環境下，更加促進了降溫除濕的速率，因此提高了熱泵系統的除濕效率。
進一步，所述熱泵系統還包括隔離在風路之外的壓縮機、膨脹閥、干燥過濾器和氣液分離器。污泥種類繁多且成分復雜，很多污泥中含有對銅有腐蝕性的成分比如NH3，H2S等，而常規熱泵系統中多數部件、管路或接頭為銅質材料，為了防止包括壓縮機、膨脹閥、干燥過濾器、氣液分離器和電氣部件都暴露在含有腐蝕性介質的濕熱空氣中，將這些元器件隔離在風路之外。
進一步，為了防止氣流中夾帶的粉塵污染換熱器，影響換熱效率以及腐蝕換熱器，所述循環風機前側或后側設有過濾塵土的過濾裝置。
進一步，為了防止熱量通過機體導熱散失到外界環境中，所述機體外側包覆有保溫層。
本發明的有益效果是：本發明提供的一種熱泵型帶式低溫污泥干化機，取消了傳統干化機雙循環中小循環風路的結構，采用烘房側壁上設置第一進風口和第二進風口使經過第一輸送帶和第二輸送帶的熱風其溫度和水分不飽和度都是最高的，最大限度的促進污泥表面水分的蒸發以及污泥內部水分的擴散；通過循環風機將烘房?jī)?nèi)的溫濕空氣吸入熱泵系統，使烘房?jī)?nèi)為負壓狀態，更有利于水分從污泥表面蒸發，使熱泵系統內為正壓，空氣的露點溫度上升，除濕效果會更明顯。
（發明人：李紅軍;黃志洋;王婷）
