公布日：2023.01.17
申請日：2022.11.03
分類號：C02F9/00(2023.01)I;C02F3/02(2006.01)I;C02F1/56(2006.01)N;C02F3/28(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種集成深度脫氮除磷的污水處理設備，屬于污水處理技術領域，包括厭氧池、缺氧池、一級好氧池、脫氧池、脫氮池、二級好氧池、混凝反應沉淀池、生物濾池和清水池，一級好氧池和二級好氧池內均布設有若干組導管組件，導管之間依次首尾相接，滑動件滑動裝配于導管的外徑端，滑動件上周向裝配有若干個固定桿，填料帶層疊套設于固定桿上，集氣筒滑動裝配于導管的內徑端，且與滑動件聯動設置，本發明通過設置有多級好氧池和脫氧脫氮池，提高了分區處理污水的效果，并且利用設置于好氧池中的導管組件，可利用曝氣的氣流增加生物膜的振動，與攪流的曝氣共同作用于生物膜上，從而有助于剝離老化膜，維持生物膜的活性。
權利要求書

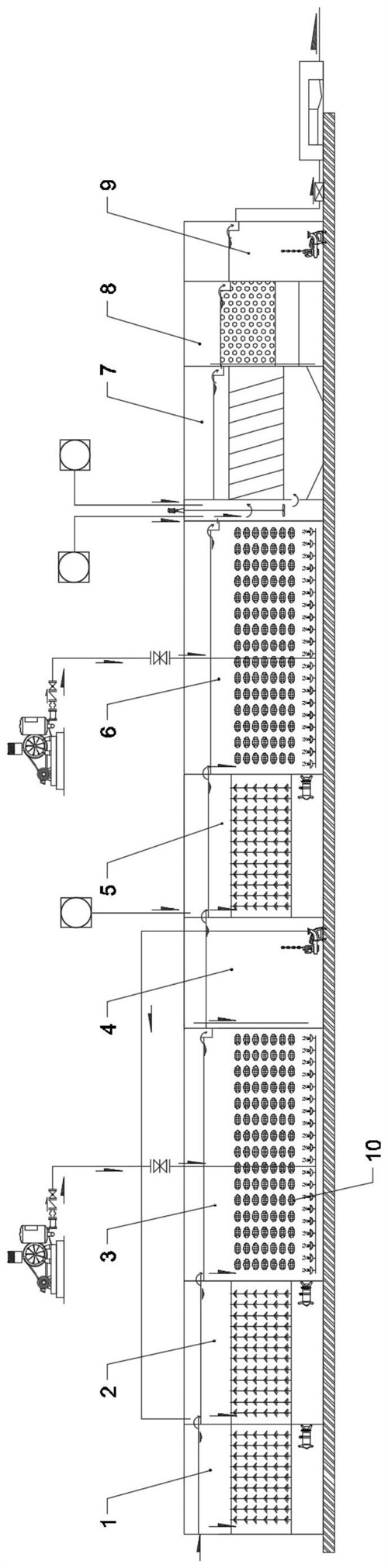

1.一種集成深度脫氮除磷的污水處理設備，其特征在于，所述集成深度脫氮除磷的污水處理設備包括厭氧池、缺氧池、一級好氧池、脫氧池、脫氮池、二級好氧池、混凝反應沉淀池、生物濾池和清水池，所述厭氧池的出水端通過管道與缺氧池的進水端相連通，所述缺氧池的出水端通過污水管與一級好氧池的進水端相連通，所述一級好氧池的出水端通過污水管與脫氧池的進水端相連通，所述脫氧池的出水端通過水流通道與脫氮池的進水端相連通，所述脫氮池的出水端通過水流通道與二級好氧池的進水端相連通，二級好氧池的出水端通過污水管與混凝反應沉淀池的進水端相連通，所述混凝反應沉淀池的出水端通過污水管與生物濾池的進水端相連通，所述生物濾池的出水端與清水池的進水端相連通，所述一級好氧池和二級好氧池均布設有若干組導管組件；所述導管組件包括若干個導管，所述導管之間依次首尾相接，且所述導管內徑端布設有內槽口，所述導管的外徑端布設有若干個外端桿；所述填料機構包括滑動件、槽桿、連接臂、固定桿和填料帶，所述滑動件滑動裝配于導管的外徑端，且所述滑動件上轉動連接有若干個槽桿，若干個所述的槽桿滑動裝配于若干個外端桿上，且所述槽桿的末端還轉動連接有連接臂，所述滑動件上周向裝配有若干個固定桿，所述填料帶層疊套設于固定桿上，且所述填料帶的末端與連接臂固定相接；所述氣閥組件包括集氣筒和滑動軸桿，所述集氣筒滑動裝配于導管的內徑端，且與滑動件聯動設置，所述集氣筒一側布設有上閥口，所述上閥口一端滑動裝配有滑動軸桿，所述滑動軸桿朝向集氣筒一側固定裝配有封閉板，所述滑動軸桿遠離集氣筒一側固定裝配有上孔板。
2.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述一級好氧池和二級好氧池底部還布設有若干個曝氣器，所述曝氣器一端與曝氣風機相連接，另一端與若干組導管組件通過連通管相連通。
3.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述導管組件還包括限位桿，所述限位桿固定裝配于導管的外徑端，且與所述滑動件滑動相接，用于限定所述滑動件的滑動方向。
4.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述填料機構還包括第一磁性件，所述第一磁性件固定裝配于滑動件中，所述氣閥組件還包括第二磁性件，所述第二磁性件固定裝配于集氣筒中，且所述第二磁性件與第一磁性件磁性相吸。
5.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述填料帶呈S型層疊滑動套設于固定桿上。
6.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述集氣筒的直徑小于所述內槽口的內徑，以使所述集氣筒與導管之間間隙配合。
7.根據權利要求1所述的一種集成深度脫氮除磷的污水處理設備，其特征在于，所述氣閥組件還包括彈性件，所述彈性件布設于集氣筒和內槽口之間，用于驅動所述集氣筒的復位。
發明內容
針對現有技術存在的不足，本發明實施例的目的在于提供一種集成深度脫氮除磷的污水處理設備，以解決上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種集成深度脫氮除磷的污水處理設備，包括厭氧池、缺氧池、一級好氧池、脫氧池、脫氮池、二級好氧池、混凝反應沉淀池、生物濾池和清水池，所述厭氧池的出水端通過管道與缺氧池的進水端相連通，所述缺氧池的出水端通過污水管與一級好氧池的進水端相連通，所述一級好氧池的出水端通過污水管與脫氧池的進水端相連通，所述脫氧池的出水端通過水流通道與脫氮池的進水端相連通，所述脫氮池的出水端通過水流通道與二級好氧池的進水端相連通，二級好氧池的出水端通過污水管與混凝反應沉淀池的進水端相連通，所述混凝反應沉淀池的出水端通過污水管與生物濾池的進水端相連通，所述生物濾池的出水端與清水池的進水端相連通，所述一級好氧池和二級好氧池均布設有若干組導管組件；所述導管組件包括若干個導管，所述導管之間依次首尾相接，且所述導管內徑端布設有內槽口，所述導管的外徑端布設有若干個外端桿；所述填料機構包括滑動件、槽桿、連接臂、固定桿和填料帶，所述滑動件滑動裝配于導管的外徑端，且所述滑動件上轉動連接有若干個槽桿，若干個所述的槽桿滑動裝配于若干個外端桿上，且所述槽桿的末端還轉動連接有連接臂，所述滑動件上周向裝配有若干個固定桿，所述填料帶層疊套設于固定桿上，且所述填料帶的末端與連接臂固定相接；所述氣閥組件包括集氣筒和滑動軸桿，所述集氣筒滑動裝配于導管的內徑端，且與滑動件聯動設置，所述集氣筒一側布設有上閥口，所述上閥口一端滑動裝配有滑動軸桿，所述滑動軸桿朝向集氣筒一側固定裝配有封閉板，所述滑動軸桿遠離集氣筒一側固定裝配有上孔板。
作為本發明進一步的方案，所述一級好氧池和二級好氧池底部還布設有若干個曝氣器，所述曝氣器一端與曝氣風機相連接，另一端與若干組導管組件通過連通管相連通。
作為本發明進一步的方案，所述導管組件還包括限位桿，所述限位桿固定裝配于導管的外徑端，且與所述滑動件滑動相接，用于限定所述滑動件的滑動方向。
作為本發明進一步的方案，所述填料機構還包括第一磁性件，所述第一磁性件固定裝配于滑動件中，所述氣閥組件還包括第二磁性件，所述第二磁性件固定裝配于集氣筒中，且所述第二磁性件與第一磁性件磁性相吸。
作為本發明進一步的方案，所述填料帶呈S型層疊滑動套設于固定桿上。
作為本發明進一步的方案，所述集氣筒的直徑小于所述內槽口的內徑，以使所述集氣筒與導管之間間隙配合。
作為本發明進一步的方案，所述氣閥組件還包括彈性件，所述彈性件布設于集氣筒和內槽口之間，用于驅動所述集氣筒的復位。
綜上所述，本發明實施例與現有技術相比具有以下有益效果：本發明通過設置有多級好氧池和脫氧脫氮池，提高了分區處理污水的效果，并且利用設置于好氧池中的導管組件，可利用曝氣的氣流增加生物膜的振動，與攪流的曝氣共同作用于生物膜上，從而有助于剝離老化膜，維持生物膜的活性。
（發明人：周今嵩;鄭智睿;周麗娜;周玉瓊;溫旭明;熊斌;朱珍榮;付小敏）
