公布日：2023.02.24
申請日：2022.11.09
分類號：C02F1/28(2023.01)I;C02F1/42(2023.01)I;B01J49/00(2017.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明提供一種廢水中金屬離子回收裝置及回收方法，屬于環保技術領域，所述裝置包括金屬離子富集組件，金屬離子富集組件的一側設置有陰極電極板，另一側設置有陽極電極板，陰極電極板和陽極電極板之間設置有若干組陽離子膜、金屬離子吸附隔室、陰離子膜、金屬離子富集室的重復單元；陰極電極板和陽離子膜之間隔成陰極隔室，陽極電極板和陰離子膜之間隔成陽極隔室；金屬離子吸附隔室中填充有金屬離子選擇性樹脂；每個重復單元中的金屬離子吸附隔室底部連接廢水緩沖箱，頂部連接金屬離子濃縮箱和產水箱；每個重復單元中的金屬離子富集室底部和頂部分別連接金屬離子濃縮箱。本發明避免了脫附過程的大量藥劑消耗，同時也提高了金屬離子濃縮倍率。
權利要求書

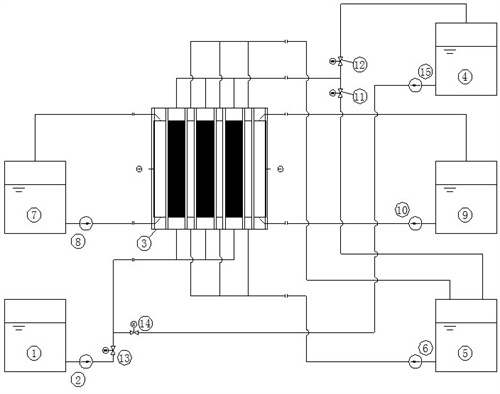

1.一種廢水中金屬離子回收裝置，其特征在于，包括金屬離子富集組件，所述金屬離子富集組件的一側設置有陰極電極板，另一側設置有陽極電極板，所述陰極電極板和陽極電極板之間設置有若干組陽離子膜、金屬離子吸附隔室、陰離子膜、金屬離子富集室的重復單元；所述陰極電極板和陽離子膜之間隔成陰極隔室，所述陽極電極板和陰離子膜之間隔成陽極隔室；所述金屬離子吸附隔室中填充有金屬離子選擇性樹脂；每個重復單元中的金屬離子吸附隔室底部通過管道連接廢水緩沖箱，頂部通過管道連接金屬離子濃縮箱和產水箱；所述陽極隔室通過循環管道連接陽極循環箱，所述陰極隔室通過循環管道連接陰極循環箱；每個重復單元中的金屬離子富集室底部和頂部分別通過管道連接金屬離子濃縮箱；所述產水箱與金屬離子濃縮箱之間通過管道連接，所述產水箱與廢水緩沖箱通過管道連接。
2.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述廢水緩沖箱的出水管道上設置有廢水提升泵和電鍍廢水進水閥。
3.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述陽極循環箱的出水管道上設置有陽極循環泵。
4.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述陰極循環箱的出水管道上設置有陰極循環泵。
5.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述產水箱與金屬離子濃縮箱的連接管道上分別設置有產水箱進水閥和金屬離子濃縮進水閥。
6.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述產水箱與所述廢水緩沖箱的連接管道上設置有濃縮再生進水閥和產水提升泵。
7.根據權利要求1所述的廢水中金屬離子回收裝置，其特征在于，所述金屬濃縮箱與所述重復單元的連接管道上設置有金屬離子濃縮提升泵。
8.一種用權利要求1-7之一所述的廢水中金屬離子回收裝置進行廢水中金屬離子回收的方法，其特征在于，該方法包括金屬離子吸附過程和金屬離子脫附富集過程，具體地：金屬離子吸附過程：開廢水進水閥，關濃縮再生進水閥，儲存在廢水緩沖箱中的廢水經廢水提升泵提升自金屬離子富集組件底部進入金屬離子吸附隔室，廢水與填充在金屬離子吸附隔室中的金屬離子選擇性樹脂接觸，廢水中的金屬離子被樹脂交換吸附，經脫除金屬離子的廢水經管道匯集后從金屬離子富集組件頂部流出，當金屬離子濃縮箱液位低于設定值時，開金屬離子濃縮箱進水自動閥，關產水箱進水閥，廢水進入金屬離子濃縮箱，儲存用于金屬離子濃縮所需的水，當金屬離子濃縮箱液位高于設定值時，關金屬離子濃縮箱進水自動閥，開產水箱進水閥，脫除金屬離子的廢水進入產水箱，作為合格產水進入下一級處理裝置；鎳離子脫附富集過程：當填充在金屬離子吸附隔室中的金屬離子選擇性樹脂吸附金屬離子飽和后，關廢水進水閥，開濃縮再生進水閥，關金屬離子濃縮箱進水自動閥，開產水箱進水閥，儲存在金屬離子濃縮箱水經金屬離子濃縮箱提升泵提升后自金屬離子富集組件底部進入金屬離子富集隔室，并回流至金屬離子濃縮箱，產水經產水提升泵提升后自金屬離子富集組件底部進入金屬離子吸附隔室，并回流至產水箱；同時啟動陰極循環泵提升儲存在陰極循環箱中的陰極液、啟動陽極循環泵提升儲存在陽極循環箱的陽極液分別自金屬離子富集組件底部進入陰極隔室和陽極隔室，出水分別回流至陰極循環箱、陽極循環箱，同時在金屬離子富集組件陰陽極電極板之間施加直流電壓，金屬離子選擇性樹脂吸附的金屬離子在電場作用下向陰極方向移動，由于陽離子膜具有選擇透過性，金屬離子則能夠順利通過陽離子膜，進入金屬離子富集隔室，而由于陰離子膜的阻擋，進入金屬離子富集隔室的金屬離子無法進一步往前遷移，被阻擋在金屬離子富集隔室內，形成富集，使?jié)馑薪饘匐x子濃度達到56g/L以上；金屬離子遷移產生的樹脂陽離子空位則由進入金屬離子吸附隔室的產水中的鈉離子、氫離子替代，實現樹脂的金屬離子脫附和再生；金屬離子吸附隔室中的陰離子則在電場作用下透過陰離子膜進入金屬離子富集隔室，實現陰陽離子的平衡，系統脫附完成后，轉入金屬離子吸附階段運行。
9.根據權利要求8所述的廢水中金屬離子回收的方法，其特征在于，所述陰極循環箱中的陰極液采用質量百分濃度為3%的氯化鈉溶液。
10.根據權利要求8所述的廢水中金屬離子回收的方法，其特征在于，所述陽極循環箱的陽極液采用質量百分濃度為3%的硫酸鈉溶液。
發明內容
為解決上述問題，本發明公開了一種廢水中金屬離子回收裝置及回收方法，針對特定重金屬離子的特點，利用螯合樹脂的特種功能基團與重金屬離子形成絡合物的特性，實現重金屬離子的回收利用及深度去除，并且避免了脫附過程的大量藥劑消耗，同時也提高了金屬離子濃縮倍率，濃液中金屬離子濃度可達56g/L以上。
為達到上述目的，本發明的技術方案如下：一種廢水中金屬離子回收裝置，包括金屬離子富集組件，所述金屬離子富集組件的一側設置有陰極電極板，另一側設置有陽極電極板，所述陰極電極板和陽極電極板之間設置有若干組陽離子膜、金屬離子吸附隔室、陰離子膜、金屬離子富集室的重復單元；所述陰極電極板和陽離子膜之間隔成陰極隔室，所述陽極電極板和陰離子膜之間隔成陽極隔室；所述金屬離子吸附隔室中填充有金屬離子選擇性樹脂；每個重復單元中的金屬離子吸附隔室底部通過管道連接廢水緩沖箱，頂部通過管道連接金屬離子濃縮箱和產水箱；所述陽極隔室通過循環管道連接陽極循環箱，所述陰極隔室通過循環管道連接陰極循環箱；每個重復單元中的金屬離子富集室底部和頂部分別通過管道連接金屬離子濃縮箱；所述產水箱與金屬離子濃縮箱之間通過管道連接，所述產水箱與廢水緩沖箱通過管道連接。
進一步地，所述廢水緩沖箱的出水管道上設置有廢水提升泵和電鍍廢水進水閥。
進一步地，所述陽極循環箱的出水管道上設置有陽極循環泵，所述陰極循環箱的出水管道上設置有陰極循環泵。
進一步地，所述產水箱與金屬離子濃縮箱的連接管道上分別設置有產水箱進水閥和金屬離子濃縮進水閥。
進一步地，所述產水箱與所述廢水緩沖箱的連接管道上設置有濃縮再生進水閥和產水提升泵。
進一步地，所述金屬濃縮箱與所述重復單元的連接管道上設置有金屬離子濃縮提升泵。
用上述的廢水中金屬離子回收裝置進行廢水中金屬離子回收的方法，該方法包括金屬離子吸附過程和金屬離子脫附富集過程，具體地：金屬離子吸附過程：開廢水進水閥，關濃縮再生進水閥，儲存在廢水緩沖箱中的廢水經廢水提升泵提升自金屬離子富集組件底部進入金屬離子吸附隔室，廢水與填充在金屬離子吸附隔室中的金屬離子選擇性樹脂接觸，廢水中的金屬離子被樹脂交換吸附，經脫除金屬離子的廢水經管道匯集后從金屬離子富集組件頂部流出，當金屬離子濃縮箱液位低于設定值時，開金屬離子濃縮箱進水自動閥，關產水箱進水閥，廢水進入金屬離子濃縮箱，儲存用于金屬離子濃縮所需的水，當金屬離子濃縮箱液位高于設定值時，關金屬離子濃縮箱進水自動閥，開產水箱進水閥，脫除金屬離子的廢水進入產水箱，作為合格產水進入下一級處理裝置；鎳離子脫附富集過程：當填充在金屬離子吸附隔室中的金屬離子選擇性樹脂吸附金屬離子飽和后，關廢水進水閥，開濃縮再生進水閥，關金屬離子濃縮箱進水自動閥，開產水箱進水閥，儲存在金屬離子濃縮箱水經金屬離子濃縮箱提升泵提升后自金屬離子富集組件底部進入金屬離子富集隔室，并回流至金屬離子濃縮箱，產水經產水提升泵提升后自金屬離子富集組件底部進入金屬離子吸附隔室，并回流至產水箱；同時啟動陰極循環泵提升儲存在陰極循環箱中的陰極液、啟動陽極循環泵提升儲存在陽極循環箱的陽極液分別自金屬離子富集組件底部進入陰極隔室和陽極隔室，出水分別回流至陰極循環箱、陽極循環箱，同時在金屬離子富集組件陰陽極電極板之間施加直流電壓，金屬離子選擇性樹脂吸附的金屬離子在電場作用下向陰極方向移動，由于陽離子膜具有選擇透過性，金屬離子則能夠順利通過陽離子膜，進入金屬離子富集隔室，而由于陰離子膜的阻擋，進入金屬離子富集隔室的金屬離子無法進一步往前遷移，被阻擋在金屬離子富集隔室內，形成富集，使?jié)馑薪饘匐x子濃度達到56g/L以上；金屬離子遷移產生的樹脂陽離子空位則由進入金屬離子吸附隔室的產水中的鈉離子、氫離子替代，實現樹脂的金屬離子脫附和再生；金屬離子吸附隔室中的陰離子則在電場作用下透過陰離子膜進入金屬離子富集隔室，實現陰陽離子的平衡。系統脫附完成后，轉入金屬離子吸附階段運行。
進一步地，所述陰極循環箱中的陰極液采用質量百分濃度為3%的氯化鈉溶液。
進一步地，所述陽極循環箱的陽極液采用質量百分濃度為3%的硫酸鈉溶液。
與現有技術相比，本發明具有以下有益效果：
1.本發明通過將金屬離子選擇性吸附離子交換樹脂與離子膜相結合，實現電鍍廢水鎳離子或者銅離子或者PCB廢水銅離子等廢水中金離子的分離、濃縮，能夠?yàn)閺碾婂儚U水中提取并回收大量鎳、銅等金屬資源創造有利條件，減少電鍍廢水排放對環境帶來的重金屬污染。
2.金屬離子的富集回收，最大限度降低了廢水處理過程的藥劑消耗，同時最大限度降低了廢水處理過程產生的重金屬污泥量，降低了廢水處理成本。
3.離子交換吸附技術和電驅動離子膜脫附技術相結合，提高了離子交換樹脂脫附再生效率，避免了脫附過程的大量藥劑消耗，同時也提高了金屬離子濃縮倍率，濃液中金屬離子濃度可達56g/L以上。
4.脫附過程中金屬離子吸附隔室進水為系統產水，不引入額外水源，更加環保。
（發明人：趙軍;祖坤勇;顧小紅;韓毅;王立文;李祥坤;雍嘉雯;朱文婷）
