公布日：2023.03.03
申請日：2022.11.21
分類號：C02F1/48(2023.01)I;C22B7/00(2006.01)I
摘要
本發明公開了一種具有金屬資源回收的污水處理設備，涉及污水處理技術領域，現如今污水處理裝置在對污水處理時，需要經過多項步驟，其中污水中一部分的雜質需要進行過濾沉淀懸浮等處理，污水中摻雜的一部分金屬物質通過化學試劑進行處理，導致金屬資源的浪費，金屬資源也無法被第一時間進行采集收集，本發明通過設置有電機、轉動槳葉、回收葉片以及收集片，其中可以被磁鐵吸附的金屬物質通過分離并吸附在收集片的上端，使得收集片能對大多數金屬物質進行吸附，通過對金屬物質進行刷率先的分離，在后續的分離污水處理環節中，降低了雜質產生，通過對污水中金屬資源的回收，使得金屬資源得以進一步的加以利用。
權利要求書

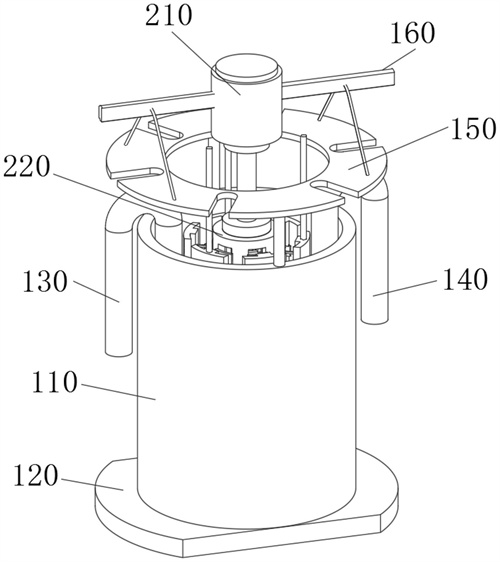

1.一種具有金屬資源回收的污水處理設備，包括處理結構(1)，其特征在于：所述處理結構(1)包括處理罐(110)，所述處理罐(110)的底端連接有底座(120)，所述處理罐(110)的左側一端連接有進水管(130)，所述處理罐(110)的右側一端連接有出水管(140)，所述處理罐(110)的頂端連接有蓋板(150)，所述蓋板(150)的頂端連接有固定桿(160)；所述固定桿(160)的上端連接有轉動組件(2)，所述轉動組件(2)包括電機(210)，所述固定桿(160)的上端連接有電機(210)，所述電機(210)的輸出端連接有驅動輥(270)，所述驅動輥(270)的底端連接有轉動內筒(220)，所述轉動內筒(220)的上端開設有定位槽(240)；所述轉動內筒(220)的上端連接有回收結構(3)，所述回收結構(3)包括回收葉片(310)，所述轉動內筒(220)的上端連接有回收葉片(310)，所述回收葉片(310)的上端連接有收集片(320)，所述收集片(320)的上端連接有彈簧桿(330)。
2.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述轉動內筒(220)的底端固定連接有連接盤(250)，所述連接盤(250)的底端轉動連接在底座(120)的上端，所述處理罐(110)包裹在連接盤(250)和轉動內筒(220)的上端。
3.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述轉動內筒(220)的上端等距縱向開設有六組所述定位槽(240)，所述定位槽(240)的內部嵌入有回收葉片(310)，所述回收葉片(310)嵌入在定位槽(240)的內部。
4.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述定位槽(240)的內部嵌入連接有轉動槳葉(230)，所述轉動槳葉(230)的頂端固定連接有操作桿(260)，所述轉動槳葉(230)和回收葉片(310)環繞包裹在轉動內筒(220)的外側。
5.根據權利要求4所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述轉動槳葉(230)設置有三組，三組所述轉動槳葉(230)間隔分布，每組所述轉動槳葉(230)之間設置有一組所述回收葉片(310)。
6.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述轉動內筒(220)的內部嵌入連接有定位條(340)，所述定位條(340)的內部嵌入連接有固定塊(350)，所述固定塊(350)的頂端連接有彈簧桿(330)，所述固定塊(350)和轉動內筒(220)的內壁之間固定連接。
7.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：一組所述回收葉片(310)的上端連接有兩個彈簧桿(330)，其中一個彈簧桿(330)固定連接位于定位條(340)頂端的固定塊(350)上，另外一個彈簧桿(330)固定連接在位于定位條(340)底端的固定塊(350)上。
8.根據權利要求7所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述定位條(340)的上端開設有一組通槽，且通槽的內部嵌入連接有定位條(340)，所述定位條(340)的上端螺旋纏繞有金屬線圈，所述定位條(340)的內部嵌入連接金屬桿(360)。
9.根據權利要求1所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述回收葉片(310)的背面固定連接有收集片(320)，所述收集片(320)貫穿定位槽(240)延伸至轉動內筒(220)的內部。
10.根據權利要求9所述的一種具有金屬資源回收的污水處理設備，其特征在于：所述收集片(320)設置成瓦楞狀，所述收集片(320)為金屬薄片。
發明內容
本發明的目的在于提供一種具有金屬資源回收的污水處理設備，解決了背景技術中金屬資源無法被回收的問題。
為實現上述目的，本發明提供如下技術方案：一種具有金屬資源回收的污水處理設備，包括處理結構，所述處理結構包括處理罐，所述處理罐的底端連接有底座，所述處理罐的左側一端連接有進水管，所述處理罐的右側一端連接有出水管，所述處理罐的頂端連接有蓋板，所述蓋板的頂端連接有固定桿；
所述固定桿的上端連接有轉動組件，所述轉動組件包括電機，所述固定桿的上端連接有電機，所述電機的輸出端連接有驅動輥，所述驅動輥的底端連接有轉動內筒，所述轉動內筒的上端開設有定位槽；
所述轉動內筒的上端連接有回收結構，所述回收結構包括回收葉片，所述轉動內筒的上端連接有回收葉片，所述回收葉片的上端連接有收集片，所述收集片的上端連接有彈簧桿。
優選的，所述轉動內筒的底端固定連接有連接盤，所述連接盤的底端轉動連接在底座的上端，所述處理罐包裹在連接盤和轉動內筒的上端。
優選的，所述轉動內筒的上端等距縱向開設有六組所述定位槽，所述定位槽的內部嵌入有回收葉片，所述回收葉片嵌入在定位槽的內部。
優選的，所述定位槽的內部嵌入連接有轉動槳葉，所述轉動槳葉的頂端固定連接有操作桿，所述轉動槳葉和回收葉片環繞包裹在轉動內筒的外側。
優選的，所述轉動槳葉設置有三組，三組所述轉動槳葉間隔分布，每組所述轉動槳葉之間設置有一組所述回收葉片。
優選的，所述轉動內筒的內部嵌入連接有定位條，所述定位條的內部嵌入連接有固定塊，所述固定塊的頂端連接有彈簧桿，所述固定塊和轉動內筒的內壁之間固定連接。
優選的，一組所述回收葉片的上端連接有兩個彈簧桿，其中一個彈簧桿固定連接位于定位條頂端的固定塊上，另外一個彈簧桿固定連接在位于定位條底端的固定塊上。
優選的，所述定位條的上端開設有一組通槽，且通槽的內部嵌入連接有定位條，所述定位條的上端螺旋纏繞有金屬線圈，所述定位條的內部嵌入連接金屬桿。
優選的，所述回收葉片的背面固定連接有收集片，所述收集片貫穿定位槽延伸至轉動內筒的內部。
優選的，所述收集片設置成瓦楞狀，所述收集片為金屬薄片。
與現有技術相比，本發明的有益效果如下：
1、本發明提供的一種具有金屬資源回收的污水處理設備，通過設置有電機、轉動槳葉、回收葉片以及收集片，其中可以被磁鐵吸附的金屬物質通過分離并吸附在收集片的上端，使得收集片能對大多數金屬物質進行吸附，通過對金屬物質進行刷率先的分離，在后續的分離污水處理環節中，降低了雜質產生，通過對污水中金屬資源的回收，使得金屬資源得以進一步的加以利用。
（發明人：丁文;王輝;許偉）
