公布日：2023.05.30
申請日：2022.12.22
分類號：C02F9/00(2023.01)I;C02F103/20(2006.01)N;C02F101/16(2006.01)N
摘要
本申請涉及一種農村畜牧養殖污水處理系統，包括化糞池、黑水處理池、中水集存部和人工濕地，養殖基地的黑水排污管路與所述化糞池的進水管路連通，所述化糞池的出水管路與所述黑水處理池的進水管路連通，所述黑水處理池的出水管路與所述中水集存部的進水管路連通，所述中水集存部的出水管路與所述人工濕地的進水管路連通，所述中水集存部的出水管路與所述養殖基地的中水使用管路連通。上述方案能夠解決相關技術中畜牧養殖污水排放處理裝置的污水處理的效率較低、而且處污水也沒有實現再循環利用的問題。
權利要求書
1.一種農村畜牧養殖污水處理系統，其特征在于，包括化糞池、黑水處理池、中水集存部和人工濕地，養殖基地的黑水排污管路與所述化糞池的進水管路連通，所述化糞池的出水管路與所述黑水處理池的進水管路連通，所述黑水處理池的出水管路與所述中水集存部的進水管路連通，所述中水集存部的出水管路與所述人工濕地的進水管路連通，所述中水集存部的出水管路與所述養殖基地的中水使用管路連通。
2.根據權利要求1所述的農村畜牧養殖污水處理系統，其特征在于，所述黑水處理池沿重力方向依次開設有空置腔和處理腔，在沿所述重力方向上，凍土層與所述處理腔依次設置，所述處理腔設置有附著層，所述附著層上附著有厭氧微生物。
3.根據權利要求2所述的農村畜牧養殖污水處理系統，其特征在于，所述處理腔分隔成厭氧空間和過濾空間，所述空置腔與所述厭氧空間連通，所述附著層設置于所述厭氧空間中，所述厭氧空間與所述過濾空間連通，所述過濾空間設置有濾料層，所述濾料層附著有微生物。
4.根據權利要求2所述的農村畜牧養殖污水處理系統，其特征在于，所述中水集存部包括N級依次設置的第一蓄水井，所述第一蓄水井至少包括一個中水存儲池；其中，第i-1級所述中水存儲池的上部設置有中水溢流管，所述中水溢流管連通第i級所述中水存儲池；第i級所述中水存儲池的底部設置有回流管，所述回流管連通第i-1級所述中水存儲池；所述回流管上設置有僅允許流體從第i級所述中水存儲池流向所述第i-1級所述中水存儲池的止逆組件，其中，N為≥2的整數，i為≥2且≤N的整數，第一級的所述中水存儲池設置中水出水泵，所述中水出水泵的出口端與人工濕地的進水管路和所述養殖基地的中水使用管路連通。
5.根據權利要求4所述的農村畜牧養殖污水處理系統，其特征在于，N=2，或N=3，或N=4。
6.根據權利要求4所述的農村畜牧養殖污水處理系統，其特征在于，第i級所述第一蓄水井設置為至少一個。
7.根據權利要求4所述的農村畜牧養殖污水處理系統，其特征在于，所述中水存儲池的中部設置有至少一個多功能輔助管，所述多功能輔助管連接相鄰兩級的所述中水存儲池，所述多功能輔助管上設置有截止組件。
8.根據權利要求1所述的農村畜牧養殖污水處理系統，其特征在于，所述農村畜牧養殖污水處理系統還包括清水存儲池，所述人工濕地的出水管路與所述清水存儲池的進水管路連通。
9.根據權利要求8所述的農村畜牧養殖污水處理系統，其特征在于，所述清水存儲池的出水管路與所述養殖基地的清水使用管路連通。
10.一種農村畜牧養殖污水處理系統的使用方法，適用于權利要求1至9中任一項所述的農村畜牧養殖污水處理系統，其特征在于，所述使用方法包括：通過所述黑水處理池處理所述養殖基地的黑水排污管路輸送的黑水，得到中水，所述中水儲存于所述中水集存部中；獲取所述人工濕地種植的作物的生長狀態；當所述生長狀態為代謝期時，所述中水集存部驅動所述中水流動至所述人工濕地和所述養殖基地的中水使用管路，所述人工濕地處理部分的所述中水得到清水，所述清水儲存于清水存儲池中，所述清水存儲池驅動所述清水流動至所述養殖基地的清水使用管路；當所述生長狀態為非代謝期時，所述中水集存部驅動所述中水流動至所述養殖基地的中水使用管路。
發明內容
基于此，有必要針對相關技術中畜牧養殖污水排放處理裝置的污水處理的效率較低、而且處污水也沒有實現再循環利用的問題。

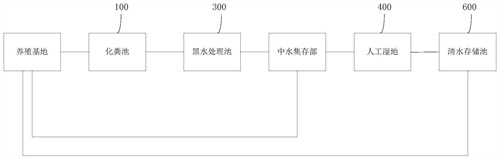

一種農村畜牧養殖污水處理系統，包括化糞池、黑水處理池、中水集存部和人工濕地，養殖基地的黑水排污管路與所述化糞池的進水管路連通，所述化糞池的出水管路與所述黑水處理池的進水管路連通，所述黑水處理池的出水管路與所述中水集存部的進水管路連通，所述中水集存部的出水管路與所述人工濕地的進水管路連通，所述中水集存部的出水管路與所述養殖基地的中水使用管路連通。
優選地，上述一種農村畜牧養殖污水處理系統中，所述黑水處理池沿重力方向依次開設有空置腔和處理腔，在沿所述重力方向上，凍土層與所述處理腔依次設置，所述處理腔設置有附著層，所述附著層上附著有厭氧微生物。
優選地，上述一種農村畜牧養殖污水處理系統中，所述處理腔分隔成厭氧空間和過濾空間，所述空置腔與所述厭氧空間連通，所述附著層設置于所述厭氧空間中，所述厭氧空間與所述過濾空間連通，所述過濾空間設置有濾料層，所述濾料層附著有微生物。
優選地，上述一種農村畜牧養殖污水處理系統中，所述中水集存部包括N級依次設置的第一蓄水井，所述第一蓄水井至少包括一個中水存儲池；其中，第i-1級所述中水存儲池的上部設置有中水溢流管，所述中水溢流管連通第i級所述中水存儲池；第i級所述中水存儲池的底部設置有回流管，所述回流管連通第i-1級所述中水存儲池；所述回流管上設置有僅允許流體從第i級所述中水存儲池流向所述第i-1級所述中水存儲池的止逆組件，其中，N為≥2的整數，i為≥2且≤N的整數，第一級的所述中水存儲池設置中水出水泵，所述中水出水泵的出口端與人工濕地的進水管路和所述養殖基地的中水使用管路連通。
優選地，上述一種農村畜牧養殖污水處理系統中，N=2，或N=3，或N=4。
優選地，上述一種農村畜牧養殖污水處理系統中，第i級所述第一蓄水井設置為至少一個。
優選地，上述一種農村畜牧養殖污水處理系統中，所述中水存儲池的中部設置有至少一個多功能輔助管，所述多功能輔助管連接相鄰兩級的所述中水存儲池，所述多功能輔助管上設置有截止組件。
優選地，上述一種農村畜牧養殖污水處理系統中，所述農村畜牧養殖污水處理系統還包括清水存儲池，所述人工濕地的出水管路連通與所述清水存儲池的進水管路連通。
優選地，上述一種農村畜牧養殖污水處理系統中，所述清水存儲池的出水管路與所述養殖基地的清水使用管路連通。
基于上述農村畜牧養殖污水處理系統，還公開一種農村畜牧養殖污水處理系統的使用方法，所涉及的農村畜牧養殖污水處理系統為上文實施例所述的農村畜牧養殖污水處理系統，使用方法包括：步驟101、通過所述黑水處理池處理所述養殖基地的黑水排污管路輸送的黑水，得到中水，所述中水儲存于所述中水集存部中；步驟102、獲取所述人工濕地種植的作物的生長狀態；步驟103、當所述生長狀態為代謝期時，所述中水集存部驅動所述中水流動至所述人工濕地和所述養殖基地的中水使用管路，所述人工濕地處理部分的所述中水得到清水，所述清水儲存于清水存儲池中，所述清水存儲池驅動所述清水流動至所述養殖基地的清水使用管路；步驟104、當所述生長狀態為非代謝期時，所述中水集存部驅動所述中水流動至所述養殖基地的中水使用管路。
本申請采用的技術方案能夠達到以下有益效果：本申請實施例公開的一種農村畜牧養殖污水處理系統中，養殖基地的黑水排污管路與化糞池的進水管路連通，化糞池的出水管路與黑水處理池的進水管路連通，黑水處理池的出水管路與中水集存部的進水管路連通，中水集存部的出水管路與人工濕地的進水管路連通，中水集存部的出水管路與養殖基地的中水使用管路連通。上述結構中，通過中水集存部來實現黑水處理池處理得到的中水的儲存，同時，養殖基地能夠根據人工濕地中植物的狀態，從而靈活支配中水的使用，在人工濕地中的作物處于代謝旺盛狀態的情況下，中水集存部可驅動中水流動至人工濕地處，人工濕地能夠?qū)χ兴M(jìn)行處理；在人工濕地中的作物處于非代謝旺盛狀態的情況下，由于養殖基地的中水使用管路與中水集存部的出水管路連通，中水集存部可驅動中水流動至養殖基地的中水使用管路處，養殖基地可使用中水進行沖洗畜牧的圈舍、畜牧洗澡等，從而保證對污水的處理效果，且實現污水的循環利用。
（發明人：郭天會;張興文;彭騫;胡亞坤;莊榮;李向秀）
