公布日：2023.01.13
申請日：2022.10.21
分類號：C02F3/02(2006.01)I
摘要
本發明提供一種精準曝氣一體化污水處理裝置，涉及污水處理技術領域，該精準曝氣一體化污水處理裝置包括沉淀池，沉淀池內安裝有曝氣管，曝氣管上連通有多個支管，支管與曝氣管之間連接有旋轉密封接頭，支管上均布有出氣頭，曝氣管上連通有進氣風機，曝氣管上安裝有用于帶動其升降的升降裝置，沉淀池的側壁與支管之間安裝有用于帶動支管轉動的驅動組件；當推動裝置推動曝氣管移動進而通過驅動裝置帶動支管進行轉動進而帶動出氣頭進行轉動，當出氣頭進行轉動時候能夠全面對沉淀池內進行曝氣，當推動裝置推動曝氣管移動進而使驅動組件失作用，升降裝置帶動不再帶動出氣頭進行轉動，通過上述操作在進行曝氣時候能夠全面將沉淀池內進行曝氣。
權利要求書

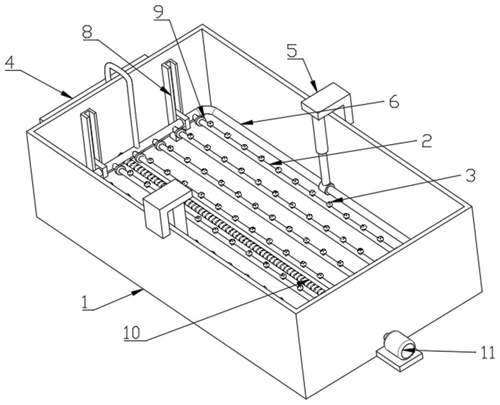

1.一種精準曝氣一體化污水處理裝置，其特征在于，包括沉淀池(1)，所述沉淀池(1)內安裝有曝氣管(6)，所述曝氣管(6)上連通有多個支管(2)，所述支管(2)與曝氣管(6)之間連接有旋轉密封接頭(9)，所述支管(2)上均布有出氣頭(3)，所述曝氣管(6)上連通有進氣風機(4)，所述曝氣管(6)上安裝有用于帶動其升降的升降裝置(5)，所述沉淀池(1)的側壁與支管(2)之間安裝有用于帶動支管(2)轉動的驅動組件(7)，所述沉淀池(1)上安裝有用于帶動曝氣管(6)移動的推動裝置(8)。
2.根據權利要求1所述的精準曝氣一體化污水處理裝置，其特征在于，所述升降裝置(5)包括安裝在沉淀池(1)兩側側壁上的電動升降桿(51)，所述電動伸縮桿(51)的活動端安裝有套環(52)，所述曝氣管(6)套接在套環(52)上。
3.根據權利要求1所述的精準曝氣一體化污水處理裝置，其特征在于，所述驅動組件(7)包括固定設置在沉淀池(1)側壁上的齒條(72)，所述支管(2)上固定設置有與齒條(72)嚙合的齒輪(71)。
4.根據權利要求3所述的精準曝氣一體化污水處理裝置，其特征在于，所述齒條(72)上的嚙合齒間隔設置有多段。
5.根據權利要求1所述的精準曝氣一體化污水處理裝置，其特征在于，所述推動裝置(8)包括固定設置在沉淀池(1)上的電動推桿(81)，所述電動推桿(81)的活動端安裝有滑槽(82)，所述滑槽(82)內滑動設置有固定設置在曝氣管(6)上的滑塊(83)。
6.根據權利要求1)所述的精準曝氣一體化污水處理裝置，其特征在于，所述曝氣管(6)與支管(2)的材質均為耐腐蝕材質。
7.根據權利要求1-6任意一項所述的精準曝氣一體化污水處理裝置，其特征在于，所述沉淀池(1)的底部設置有推板(10)，所述沉淀池(1)內安裝有用于帶動推板(10)直線往復運動的直線往復運動裝置(11)。
8.根據權利要求7所述的精準曝氣一體化污水處理裝置，其特征在于，所述直線往復運動裝置(11)包括轉動電機，所述轉動電機的活動端安裝有絲杠機構，所述推板(10)安裝在絲桿機構的絲桿螺母上。
發明內容
本發明的目的在于提供一種精準曝氣一體化污水處理裝置，旨在解決現有技術中的污水處理裝置在進行曝氣時候存在曝氣死角的問題。
為實現上述目的，本發明采用如下技術方案：所述精準曝氣一體化污水處理裝置，包括沉淀池，所述沉淀池內安裝有曝氣管，所述曝氣管上連通有多個支管，所述支管與曝氣管之間連接有旋轉密封接頭，所述支管上均布有出氣頭，所述曝氣管上連通有進氣風機，所述曝氣管上安裝有用于帶動其升降的升降裝置，所述沉淀池的側壁與支管之間安裝有用于帶動支管轉動的驅動組件，所述沉淀池上安裝有用于帶動曝氣管移動的推動裝置。
為了使得本發明具有帶動曝氣管升降的功能，本發明的進一步的技術方案為，所述升降裝置包括安裝在沉淀池兩側側壁上的電動升降桿，所述電動伸縮桿的活動端安裝有套環，所述曝氣管套接在套環上。
為了使得本發明具有帶動支管轉動的作用，本發明的進一步的技術方案為，所述驅動組件包括固定設置在沉淀池側壁上的齒條，所述支管上固定設置有與齒條嚙合的齒輪。
為了使得本發明具有使支管間歇轉動的作用，本發明的進一步的技術方案為，所述齒條上的嚙合齒間隔設置有多段。
為了使得本發明具有推動曝氣管移動的功能，本發明的進一步的技術方案為，所述推動裝置包括固定設置在沉淀池上的電動推桿，所述電動推桿的活動端安裝有滑槽，所述滑槽內滑動設置有固定設置在曝氣管上的滑塊。
為了使得本發明具有防止曝氣管與支管損壞的作用，本發明的進一步的技術方案為，所述曝氣管與支管的材質均為耐腐蝕材質。
為了使得本發明具有將沉淀的污泥激起的作用，本發明的進一步的技術方案為，所述沉淀池的底部設置有推板，所述沉淀池內安裝有用于帶動推板直線往復運動的直線往復運動裝置。
為了使得本發明具有帶動推板移動的作用，本發明的進一步的技術方案為，所述直線往復運動裝置包括轉動電機，所述轉動電機的活動端安裝有絲杠機構，所述推板安裝在絲桿機構的絲桿螺母上。
本發明的有益效果是：
本發明使用時，通過進氣風機通過曝氣管向支管內通入氧氣，通過支管上的出氣頭向沉淀池內進行通氣，對沉淀池內進行曝氣，通過升降裝置帶動曝氣管進行升降，使出氣頭能夠在沉淀池上下進行移動進而能夠對沉淀池上下方向進行全面曝氣，當推動裝置推動曝氣管移動進而通過驅動裝置帶動支管進行轉動進而帶動出氣頭進行轉動，當出氣頭進行轉動時候能夠全面對沉淀池內進行曝氣，當推動裝置推動曝氣管移動進而使驅動組件失作用，此時升降裝置帶動不再帶動出氣頭進行轉動，通過上述操作在進行曝氣時候能夠全面將沉淀池內進行曝氣。
（發明人：李豐登;孫長城;趙永松;張明磊;陳利偉;史亞麗）
