公布日：2022.07.12
申請日：2022.03.18
分類號：C02F11/13(2019.01)I;F23G7/00(2006.01)I;F23G5/04(2006.01)I;F23G5/46(2006.01)I;F23J15/00(2006.01)I;F23J15/02(2006.01)I;F23J15/06(2006.01)I;C10B53/
02(2006.01)I;C10B57/00(2006.01)I
摘要
本發明公開了一種污泥的循環再利用處理系統，包括污泥干燥系統、污泥焚燒系統、煙氣處理系統和秸稈氣化系統；所述污泥干燥系統包括依次連接的濕污泥料坑、入料螺旋機、流化床干燥機、第一旋風除塵器、二級冷卻器和第一引風機；所述污泥焚燒系統包括依次連接的干污泥料坑、爐前給料系統、流化床焚燒爐、沉降室和余熱鍋爐；所述爐前給料系統上方并聯設有碳酸鈣定量給料機。本發明提供的污泥循環再利用處理系統，將污泥焚燒產生的煙氣作為預干燥熱源循環利用，能解決現有系統運行成本高、運行穩定性差以及處理效果不理想的技術問題，實現了污泥穩定化、無害化、資源化利用。
權利要求書

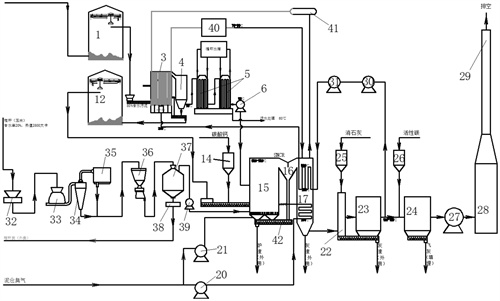

1.一種污泥的循環再利用處理系統，其特征在于，包括污泥干燥系統、污泥焚燒系統、煙氣處理系統和秸稈氣化系統；所述污泥干燥系統包括依次連接的濕污泥料坑(1)、入料螺旋機(2)、流化床干燥機(3)、第一旋風除塵器(4)、二級冷卻器(5)和第一引風機(6)；所述流化床干燥機(3)上方設有蒸汽盤管(9)，下方設有定向風室(7)和定向風帽(8)，側面設有溢流口(10)；所述污泥焚燒系統包括依次連接的干污泥料坑(12)、爐前給料系統(13)、流化床焚燒爐(15)、沉降室(16)和余熱鍋爐(17)；所述爐前給料系統(13)上方并聯設有碳酸鈣定量給料機(14)，所述沉降室(16)上部和出口均安裝有蒸發器；所述余熱鍋爐(17)上方設有換熱器(18)，下方設有空預器(19)；所述流化床焚燒爐(15)、沉降室(16)和余熱鍋爐(17)下部設有連通的排渣冷卻系統(42)；所述污泥干燥系統中第一引風機(6)出口通過管道與所述污泥焚燒系統中的流化床焚燒爐(15)進口相連接；所述污泥焚燒系統中余熱鍋爐(17)出口通過管道與煙氣處理系統中的干法脫硫機(22)進口相連接；所述煙氣處理系統中第二增壓引風機(31)出口通過管道與換熱器(18)進口相連接，所述換熱器(18)出口通過管道與污泥干燥系統中的定向風室(7)相連接；所述秸稈氣化系統中的高溫離心風機(39)出口通過管道與污泥焚燒系統中的流化床焚燒爐(15)入口相連接；所述秸稈氣化系統包括依次連接的圓盤粉碎機(32)、粉碎機(33)、第二旋風除塵器(34)、造粒機(36)、秸稈氣化爐(37)和高溫離心風機(39)，所述第二旋風除塵器(34)的上方還設有脈沖除塵器(35)，所述秸稈氣化爐(37)下方還設有碳冷卻裝置(38)；所述流化床干燥機(3)與沉降室(16)之間還并聯設有軟水箱(40)，所述軟水箱(40)的進口與蒸汽盤管(9)的出口相連接，所述軟水箱(40)的出口與蒸發器的進口相連接。
2.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述煙氣處理系統包括依次連接的干法脫硫機(22)、一級布袋除塵器(23)、二級布袋除塵器(24)、第二引風機(27)和脫硫塔(28)，所述干法脫硫機(22)上方連接有消石灰定量給料機(25)，所述一級布袋除塵器(23)和二級布袋除塵器(24)之間并聯設有活性炭定量給料機(26)，所述脫硫塔(28)上方設有煙囪(29)。
3.根據權利要求2所述一種污泥的循環再利用處理系統，其特征在于，所述煙氣處理系統中一級布袋除塵器(23)和二級布袋除塵器(24)之間并聯設有串聯的第一增壓引風機(30)和第二增壓引風機(31)，將低溫?zé)煔庖氲接酂徨仩t(17)中的換熱器(18)。
4.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述污泥焚燒系統還包括并聯的一次風機(20)和二次風機(21)，所述一次風機(20)連接至濕污泥料坑(1)，將泥倉臭氣輸送至空預器(19)加熱，最后再送至流化床焚燒爐(15)；所述二次風機(21)連接至濕污泥料坑(1)，將泥倉臭氣輸直接送至流化床焚燒爐(15)。
5.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述余熱鍋爐(17)與流化床干燥機(3)之間還并聯設有分汽缸(41)，所述分汽缸(41)的進口與余熱鍋爐上方連接，所述分汽缸(41)的出口與蒸汽盤管(9)的進口相連接。
6.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述流化床干燥機(3)內還放有一定粒徑的石英砂顆粒，不但能夠蓄熱，而且能夠通過劇烈流化將污泥打碎變成細顆粒。
7.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述流化床焚燒爐(15)上部還設有SNCR噴射裝置，流化床焚燒爐(15)內部還放入石灰石進行爐內脫硫，所述余熱鍋爐(17)尾部還設有一層SCR。
8.根據權利要求1所述一種污泥的循環再利用處理系統，其特征在于，所述干污泥料坑還設有撥料器，將干污泥均勻送至爐前給料系統。
發明內容
針對現有技術的不足，本發明的目的在于提供一種污泥的循環再利用處理系統，通過將濕污泥經污泥干化系統干化后，在焚燒爐中焚燒時無需添加輔助燃料即可自持焚燒，節省了輔助燃料開支，降低了運行成本；污泥焚燒產生的熱量經熱能回收系統回用于污泥干化，形成了能量循環利用閉環，系統能量利用率高，能解決現有系統運行成本高、運行穩定性差以及處理效果不理想的技術問題，實現了污泥集干化——焚燒——尾氣處理于一體的循環再利用處理系統。
為實現上述目的，本發明提供如下技術方案：
一種污泥的循環再利用處理系統，包括污泥干燥系統、污泥焚燒系統、煙氣處理系統和秸稈氣化系統；
所述污泥干燥系統包括依次連接的濕污泥料坑、入料螺旋機、流化床干燥機、第一旋風除塵器、二級冷卻器和第一引風機；所述流化床干燥機上方設有蒸汽盤管，下方設有定向風室和定向風帽，側面設有溢流口；
所述污泥焚燒系統包括依次連接的干污泥料坑、爐前給料系統、流化床焚燒爐、沉降室和余熱鍋爐；所述爐前給料系統上方并聯設有碳酸鈣定量給料機，所述沉降室上部和出口均安裝有蒸發器；所述余熱鍋爐上方設有換熱器，下方設有空預器；所述流化床焚燒爐、沉降室和余熱鍋爐下部設有連通的排渣冷卻系統；
所述污泥干燥系統中第一引風機出口通過管道與所述污泥焚燒系統中的流化床焚燒爐進口相連接；所述污泥焚燒系統中余熱鍋爐出口通過管道與煙氣處理系統中的干法脫硫機進口相連接；所述煙氣處理系統中第二增壓引風機出口通過管道與換熱器進口相連接，所述換熱器出口通過管道與污泥干燥系統中的定向風室相連接；所述秸稈氣化系統中的高溫離心風機出口通過管道與污泥焚燒系統中的流化床焚燒爐入口相連接。
優選的，所述煙氣處理系統包括依次連接的干法脫硫機、一級布袋除塵器、二級布袋除塵器、第二引風機和脫硫塔，所述干法脫硫機上方連接有消石灰定量給料機，所述一級布袋除塵器和二級布袋除塵器之間并聯設有活性炭定量給料機，所述脫硫塔上方設有煙囪。
優選的，所述煙氣處理系統中一級布袋除塵器和二級布袋除塵器之間并聯設有串聯的第一增壓引風機和第二增壓引風機，將低溫?zé)煔庖氲接酂徨仩t中的換熱器。
優選的，所述秸稈氣化系統包括依次連接的圓盤粉碎機、粉碎機、第二旋風除塵器、造粒機、秸稈氣化爐和高溫離心風機，所述第二旋風除塵器的上方還設有脈沖除塵器，所述秸稈氣化爐下方還設有碳冷卻裝置。
優選的，所述污泥焚燒系統還包括并聯的一次風機和二次風機，所述一次風機連接至濕污泥料坑，將泥倉臭氣輸送至空預器加熱，最后再送至流化床焚燒爐；所述二次風機連接至濕污泥料坑，將泥倉臭氣輸直接送至流化床焚燒爐。
優選的，所述流化床干燥機與沉降室之間還并聯設有軟水箱，所述軟水箱的進口與蒸汽盤管的出口相連接，所述軟水箱的出口與蒸發器的進口相連接。
優選的，所述余熱鍋爐與流化床干燥機之間還并聯設有分汽缸，所述分汽缸的進口與余熱鍋爐上方連接，所述分汽缸的出口與蒸汽盤管的進口相連接。
優選的，所述流化床干燥機內還放有一定粒徑的石英砂顆粒，不但能夠蓄熱，而且能夠通過劇烈流化將污泥打碎變成細顆粒。
優選的，所述流化床焚燒爐上部還設有SNCR噴射裝置，用于噴射尿素，流化床焚燒爐內部還放入石灰石進行爐內脫硫，所述余熱鍋爐尾部還設有一層SCR。
優選的，所述干污泥料坑還設有撥料器，將干污泥均勻送至爐前給料系統。
與現有技術相比，本發明具有如下的有益效果：
(1)本發明提供污泥的循環再利用處理系統，利用煙氣余熱再加熱后進流化床干燥機，不但節約了干燥能耗，而且惰性煙氣大大降低了污泥干燥后易燃燒的特性；流化床干燥不但能夠?qū)崿F(xiàn)強烈的接觸式對流換熱，而且對污泥顆粒進行破碎，能量利用率大大增加。
(2)本發明提供污泥的循環再利用處理系統，流化床干燥機配套蒸汽盤管，能夠有效避免污泥含水率波動以及流化狀態不穩定對干燥效果的影響；干燥后的煙氣經過冷凝除水后可以經過低溫加熱后直接返回流化床焚燒爐，如對流化床焚燒爐溫度帶來降溫影響，可通入秸稈氣化爐的碳化氣維持流化床焚燒爐燃燒。
(3)本發明提供污泥的循環再利用處理系統，流化床焚燒爐的設計有效保證低熱值污泥的自持焚燒，燃料最低可達到1000kcal/kg；流化床焚燒爐出口配套沉降室，避免污泥大量灰對尾部受熱面換熱的影響，從而可以最大程度產生蒸汽用于干化，最終減少秸稈氣化爐的熱解氣量；煙氣再循環用于污泥干燥系統，實現了余熱利用，而且重新回到流化床焚燒爐實現再燃，避免煙氣難以處理，秸稈碳化氣的熱量補充可以使得循環煙氣量加大后也能維持流化床焚燒爐溫度的穩定。
（發明人：錢重羽）
