公布日：2023.03.21
申請日：2022.12.21
分類號：C02F3/30(2023.01)I;C02F3/10(2023.01)I
摘要
本發明涉及污水處理相關技術領域，公開了一種處理效率高運行穩定的LBBR污水處理裝置及工藝，包括池體；沉淀椎體；進水分流機構；推流機構；曝氣機構；回流機構；新型組合填料；填料支架等，其中：所述池體上部設有進水口、進水導流管、出水口、排泥口、進氣口，所述進水口從所述池體上部進入后由所述進水導流管導流至所述池體底部；本發明實現了罐狀污水處理設備厭氧區、缺氧區、好氧區、沉淀區的合理分區，極大的提高了裝置的處理效果，使運行的更加穩定；本發明采用了沉淀椎體的可拆卸連接，可根據運行要求隨意組裝，降低了建設成本；本發明采用好氧區倒錐形的設計提高了溶氧效率和好氧反應的空間，降低了運行能耗。
權利要求書
1.一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：包括池體；沉淀椎體；進水分流機構；推流機構；曝氣機構；回流機構；新型組合填料；填料支架等，其中：所述池體上部設有進水口、進水導流管、出水口、排泥口、進氣口，所述進水口從所述池體上部進入后由所述進水導流管導流至所述池體底部，所述出水口低于所述進水口，200-300mm使裝置內部存在一定的液位差便于液體上升，所述排泥口包括一套電磁閥，所述排泥口布設在出水口以下300-1000mm位置。所述回流機構包括一組回流離心泵及回流進水管、回流出水管，所述回流離心泵布設在所述池體頂部，所述回流進水管布設于所述池體上部，所述回流出水管末端高度布設在所述進水導流管以上及所述旋流式曝氣器以下位置。通過所述進水導流管、所述回流管出水管、所述曝氣機構及所述沉淀椎體將所述池體內部分為厭氧區、缺氧區、好氧區和沉淀區；所述池體頂部布設有推流器檢修孔、進出水觀察孔、沉淀區觀察孔、好氧區觀察孔。
2.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述沉淀椎體與所述池體頂部可拆卸連，所述沉淀椎體采用椎形結構有利于處理后混合液的沉淀分離，特殊的設計也增加了所述好氧區的空間。
3.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述沉淀椎體包括一套圓柱狀鋸齒堰及沉淀區的所述進水分流機構，所述進水分流機構布設在所述沉淀椎體下部；所述進水分流機構分雙層不同角度設計，所述進水分流機構第一層角度較大在60°-55°之間用于污泥沉降，所述進水分流機構第二層角度較小在40°-55°之間用于液體流通，通過上部進水，下部污泥沉降的方式，減少了上升水流對污泥沉降的影響；所述沉淀椎體中心上部布設所述圓柱狀鋸齒堰與所述出水口相連自流出水，形成進出水液位差。
4.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述推流機構包括起吊裝置、導軌、連接牽引繩和推流器組成，所述起吊裝置固定與所述池體頂部，所述導軌安裝在推流器檢修孔內固定于所述池體內部并在所述池體底部固定，所述連接牽引繩由所述起吊裝置連接到所述推流器，所述推流器安裝于所述導軌內在所述池體內部可上下移動或取出。
5.根據權利要求4所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述曝氣機構包括曝氣管路及旋流式曝氣器，所述旋流式曝氣器布設在所述池體內下部3/2處。
6.根據權利要求5所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述推流器將沉淀到所述池體底部的污泥與進水均勻的混合在一起；所述離心泵將上部液體通過所述回流進水管回流到所述缺氧區達到缺氧條件進行缺氧反應；所述好氧區液體通過所述旋流式曝氣器溶解氧氣，并通過椎體形狀的設計提高了溶氧效率。
7.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：排泥管道由下從所述好氧區與所述缺氧區的分界處向上布設至所述排泥口，所述電磁閥控制排泥時間。
8.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述沉淀區進水由所述好氧區中部進水，避開了所述好氧區上升流速的影響增大了所述好氧區的停留時間，使污水得到了充分的反應。
9.根據權利要求5所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：所述新型組合填料布置于罐體內部所述好氧區，位于所述旋流式曝氣器以上液面以下位置，布置間距在100-400mm之間，所述新型組合填料可以切割氣泡提高液體與氣體的充分接觸并為微生物工作提供好氧的著床條件。
10.根據權利要求1所述的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，其特征在于：移動生物床填料布置在所述缺氧區，所述移動生物床填料漂浮在網狀的填料載體內，利用回流液體及進水進行高效的反硝化反應。
發明內容
本發明的目的在于提供一種處理效率高運行穩定的LBBR污水處理裝置及工藝，用于克服現有技術中的上述缺陷。
本發明是通過以下技術方案來實現的。
本發明的一種處理效率高運行穩定的LBBR污水處理裝置及工藝，包括池體；沉淀椎體；進水分流機構；推流機構；曝氣機構；回流機構；新型組合填料；填料支架等，其中：
所述池體上部設有進水口、進水導流管、出水口、排泥口、進氣口，所述進水口從所述池體上部進入后由所述進水導流管導流至所述池體底部，所述出水口低于所述進水口，200-300mm使裝置內部存在一定的液位差便于液體上升，所述排泥口包括一套電磁閥，所述排泥口布設在出水口以下300-1000mm位置。
所述回流機構包括一組回流離心泵及回流進水管、回流出水管，所述回流離心泵布設在所述池體頂部，所述回流進水管布設于所述池體上部，所述回流出水管末端高度布設在所述進水導流管以上及所述旋流式曝氣器以下位置。

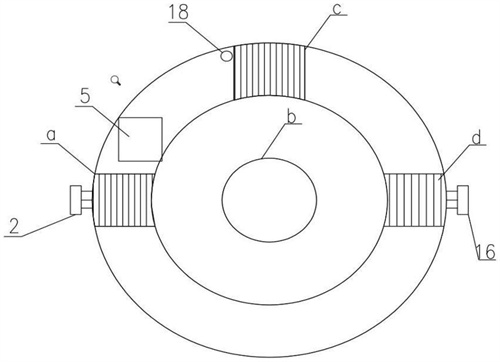

通過所述進水導流管、所述回流管出水管、所述曝氣機構及所述沉淀椎體將所述池體內部分為厭氧區、缺氧區、好氧區和沉淀區；所述池體頂部布設有推流器檢修孔、進出水觀察孔、沉淀區觀察孔、好氧區觀察孔。
進一步的技術方案，所述沉淀椎體與所述池體頂部可拆卸連，所述沉淀椎體采用椎形結構有利于處理后混合液的沉淀分離，特殊的設計也增加了所述好氧區的空間。
進一步的技術方案，所述沉淀椎體包括一套圓柱狀鋸齒堰及沉淀區的進水分流機構，所述進水分流機構布設在所述沉淀椎體下部；所述進水分流機構分雙層不同角度設計，所述進水分流機構第一層角度較大在60°-55°之間用于污泥沉降，所述進水分流機構第二層角度較小在40°-55°之間用于液體流通，通過上部進水，下部污泥沉降的方式，減少了上升水流對污泥沉降的影響；所述沉淀椎體中心上部布設所述圓柱狀鋸齒堰與所述出水口相連自流出水，形成進出水液位差。
進一步的技術方案，所述推流機構包括起吊裝置、導軌、連接牽引繩和推流器組成，所述起吊裝置固定與所述池體頂部，所述導軌安裝在推流器檢修孔內固定于所述池體內部并在所述池體底部固定，所述連接牽引繩由所述起吊裝置連接到所述推流器，所述推流器安裝于所述導軌內在所述池體內部可上下移動或取出。
進一步的技術方案，所述曝氣機構包括曝氣管路及旋流式曝氣器，所述旋流式曝氣器布設在所述池體內下部3/2處。
進一步的技術方案，所述推流器將沉淀到所述池體底部的污泥與進水均勻的混合在一起；所述離心泵將上部液體通過所述回流進水管回流到所述缺氧區達到缺氧條件進行缺氧反應；所述好氧區液體通過所述旋流式曝氣器溶解氧氣，并通過椎體形狀的設計提高了溶氧效率。
進一步的技術方案，排泥管道由下從所述好氧區與所述缺氧區的分界處向上布設至所述排泥口，所述電磁閥控制排泥時間。
所述池體內部污水由于所述進水口高于所述出水口，并且從上部沿所述進水導流管到底部的布置，污水通過進水流量在所述池體內緩慢的上升，提高了停留時間。
進一步的技術方案，所述沉淀區進水由所述好氧區中部進水，避開了所述好氧區上升流速的影響增大了所述好氧區的停留時間，使污水得到了充分的反應。
進一步的技術方案，所述新型組合填料布置于罐體內部所述好氧區，位于所述旋流式曝氣器以上液面以下位置，布置間距在100-400mm之間，所述新型組合填料可以切割氣泡提高液體與氣體的充分接觸并為微生物工作提供好氧的著床條件。
進一步的技術方案，移動生物床填料布置在所述缺氧區，漂浮在網狀填料載體內，利用回流液體及進水進行高效的反硝化反應。
本發明提供了一種處理效率高運行穩定的LBBR污水處理裝置及工藝，包括以下步驟：
步驟1：污水由進水口進入后由進水導流管導流至裝置底部的厭氧區，使用推流器使沉淀污泥與進水混合均勻，通過進水壓力均勻上升到缺氧區與反硝化回流液體混合，達到缺氧條件并提供生化反應所需的碳源，反硝化菌在移動生物床填料著床以此擴大菌群數量并漂浮在網狀的填料載體內利用缺氧條件進行高效的反硝化反應，液面繼續通過進水壓力上升到達的好氧區，在好氧區曝氣機構的作用下充分溶解氧氣，新型組合填料用于切割氣泡提高液體與氣體的充分接觸并為微生物工作提供著床條件增加了微生物數量，工藝上擴大了反應容積進行更加充分的生化反應，污水與污泥向上上升到達沉淀區。
步驟2：反應后的污水由沉淀區進水分流機構進入沉淀區進行泥水分離，污泥重力下降重新附著于新型組合填料；處理后的污水沿圓柱狀鋸齒堰進入后通過出水管道流出達標排放；污泥負荷底時污泥從填料脫落重力下降到達裝置底部由排泥管道排出。
本發明的有益效果：
1、本發明實現了罐狀污水處理設備厭氧區、缺氧區、好氧區、沉淀區的合理分區，極大的提高了裝置的處理效果，使運行的更加穩定；
2、本發明采用了沉淀椎體的可拆卸連接，可根據運行要求隨意組裝，降低了建設成本。
3、本發明采用好氧區倒錐形的設計提高了溶氧效率和好氧反應的空間，降低了運行能耗。
4、本發明采用離心泵安裝在裝置頂部進行內部回流，方便檢修，并通過流量計合理的控制回流量，確保了處理效果。
5、本發明采用沉淀區進水分流機構，通過上部進水，下部污泥沉降的方式，減少了上升水流對污泥沉淀的影響，提高了處理效率。
6、本發明推流器安裝采用可提升的方式方便后續設備維護維修。
7、好氧區新型組合填料，可以切割氣泡提高液體與氣體的充分接觸并為微生物工作提供好氧的著床條件缺氧區f移動生物床填料，漂浮在網狀載體內,利用回流液體及進水進行高效的反硝化反應；本裝置結合了固定生物填料和移動生物填料的優勢，提高了裝置運行的高效性和穩定性。
（發明人：麻建功;程海;鄭晶晶）
