本發明提供了一種焦化廢水和綜合廢水聯合處理方法及裝置，該方法包括：將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；將綜合廢水依次進行一次固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離，以及二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；將焦化預處理濃水和綜合預處理濃水混合后進行臭氧催化氧化處理，得到一級聯合濃水和聯合降解物；將一級聯合濃水經過固液分離，以及反滲透處理，得到二級聯合濃水、二級聯合產水和一級聯合過濾濃水。本發明通過將焦化廢水和綜合廢水聯合處理，達到了減少占地面積，降低設備投資和運行成本的目的。
權利要求書
1.一種焦化廢水和綜合廢水聯合處理方法，其特征在于，包括：S1：將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；S2：將綜合廢水依次進行一次固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離，以及二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；S3：將所述焦化預處理濃水和綜合預處理濃水混合后進行臭氧催化氧化處理，得到一級聯合濃水和聯合降解物；S4：將所述一級聯合濃水經過固液分離，以及反滲透處理，得到二級聯合濃水、二級聯合產水和一級聯合過濾濃水；S5：將所述二級聯合濃水經過蒸發結晶處理，得到第一固體物質。
2.如權利要求1所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，該方法還包括：將所述焦化預處理產水進行提純反滲透處理得到達標產水。
3.如權利要求1所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，該方法還包括：S31：將所述一級聯合過濾濃水經過臭氧催化氧化處理，得到二級降解物和二級聯合催化濃水；S32：將二級聯合催化濃水經過蒸發結晶處理，得到第二固體物質。
4.如權利要求1所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，所述S1包括：S101：將焦化廢水混凝沉淀處理之后，再進行過濾，得到絮凝沉淀和焦化過濾濃水；S102：將所述焦化過濾濃水進行反滲透處理，得到所述焦化預處理濃水和焦化預處理產水。
5.如權利要求1所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，所述S4包括：S401：將所述一次聯合濃水依次經過活性炭吸附、超濾，以及納濾處理進行固液分離，得到一級聯合過濾濃水和一級聯合過濾產水；S402：將所述一級聯合過濾產水經過高壓反滲透處理，得到所述二級聯合濃水和所述二級聯合產水。
6.如權利要求3所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，所述一級聯合過濾濃水在經過臭氧催化氧化處理之前，還進行高壓納濾處理。
7.如權利要求1所述的焦化廢水和綜合廢水聯合處理方法，其特征在于，所述S2包括：S201：將綜合廢水依次經過混凝沉淀、超濾處理進行一次固液分離，分離絮凝沉淀和廢水，對固液分離后的廢水進行一次反滲透處理得到達標產水和一級綜合濃水；S202：將所述一級綜合濃水經過臭氧催化氧化處理，得到一級降解物和綜合催化濃水；S203：將所述綜合催化濃水依次經過活性炭吸附、超濾過濾處理操作，進行二次固液分離，得到二級綜合濃水，并將二級綜合濃水進行二次反滲透處理，得到達標產水和綜合預處理濃水。
8.一種焦化廢水和綜合廢水聯合處理裝置，其特征在于，包括：焦化預處理單元，用于將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；綜合預處理單元，用于將綜合廢水依次進行一次固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離，以及二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；臭氧催化氧化塔，用于將所述焦化預處理濃水和綜合預處理濃水混合后進行臭氧催化氧化處理，得到一級聯合濃水和聯合降解物；二次處理單元，用于將所述一級聯合濃水經過固液分離，以及反滲透處理，得到二級聯合濃水、二級聯合產水和一級聯合過濾濃水；蒸發結晶塔，用于將所述二級聯合濃水經過蒸發結晶處理，得到第一固體物質。
9.如權利要求8所述的焦化廢水和綜合廢水聯合處理裝置，其特征在于，該裝置還包括：提純反滲透設備，用于將所述焦化預處理產水進行提純過濾，得到達標產水。
10.如權利要求8所述的焦化廢水和綜合廢水聯合處理裝置，其特征在于，該裝置還包括；三次處理單元，用于將所述一級聯合過濾濃水經過臭氧催化氧化處理，得到二級降解物和二級聯合催化濃水，并將二級聯合催化濃水經過蒸發結晶處理，得到第二固體物質。
發明內容
本發明的目的在于提供一種焦化廢水和綜合廢水聯合處理方法及裝置，以解決現在技術中，由于焦化廢水和綜合廢水采用兩個獨立的處理系統，所導致的占地面積大、設備投資多、運行成本高的問題。

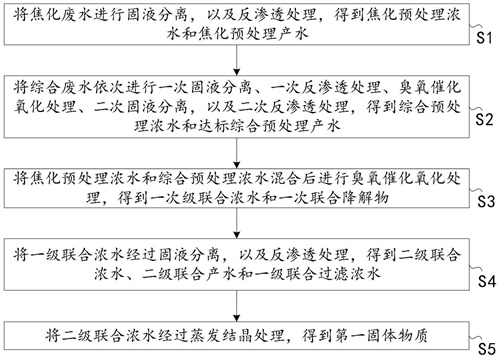

為解決上述技術問題，本發明提供一種焦化廢水和綜合廢水聯合處理方法，包括：
S1：將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；
S2：將綜合廢水依次進行一次固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離，以及二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；
S3：將所述焦化預處理濃水和綜合預處理濃水混合后進行臭氧催化氧化處理，得到一級聯合濃水和聯合降解物；
S4：將所述一級聯合濃水經過固液分離，以及反滲透處理，得到二級聯合濃水、二級聯合產水和一級聯合過濾濃水；
S5：將所述二級聯合濃水經過蒸發結晶處理，得到第一固體物質。
優選地，該方法還包括：
將所述焦化預處理產水進行提純反滲透處理得到達標產水。
優選地，該方法還包括：
S31：將所述一級聯合過濾濃水經過臭氧催化氧化處理，得到二級降解物和二級聯合催化濃水；
S32：將二級聯合催化濃水經過蒸發結晶處理，得到第二固體物質。
優選地，所述S1包括：
S101：將焦化廢水混凝沉淀處理之后，再進行過濾，得到絮凝沉淀和焦化過濾濃水；
S102：將所述焦化過濾濃水進行反滲透處理，得到所述焦化預處理濃水和焦化預處理產水。
優選地，所述S4包括：
S401：將所述一次聯合濃水依次經過活性炭吸附、超濾，以及納濾處理進行固液分離，得到一級聯合過濾濃水和一級聯合過濾產水；
S402：將所述一級聯合過濾產水經過高壓反滲透處理，得到所述二級聯合濃水和所述二級聯合產水。
優選地，所述一級聯合過濾濃水在經過臭氧催化氧化處理之前，還進行高壓納濾處理。
優選地，所述S2包括：
S201：將綜合廢水依次經過混凝沉淀、超濾處理進行一次固液分離，分離絮凝沉淀和廢水，對固液分離后的廢水進行一次反滲透處理得到達標產水和一級綜合濃水；
S202：將所述一級綜合濃水經過臭氧催化氧化處理，得到一級降解物和綜合催化濃水；
S203：將所述綜合催化濃水依次經過活性炭吸附、超濾過濾處理操作，進行二次固液分離，得到二級綜合濃水，并將二級綜合濃水進行二次反滲透處理，得到達標產水和綜合預處理濃水。
基于相同的發明思想，本發明還提供了一種焦化廢水和綜合廢水聯合處理裝置，包括：
焦化預處理單元，用于將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；
綜合預處理單元，用于將綜合廢水依次進行一次固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離，以及二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；
臭氧催化氧化塔，用于將所述焦化預處理濃水和綜合預處理濃水混合后進行臭氧催化氧化處理，得到一級聯合濃水和聯合降解物；
二次處理單元，用于將所述一級聯合濃水經過固液分離，以及反滲透處理，得到二級聯合濃水、二級聯合產水和一級聯合過濾濃水；
蒸發結晶塔，用于將所述二級聯合濃水經過蒸發結晶處理，得到第一固體物質。
優選地，該裝置還包括：
提純反滲透設備，用于將所述焦化預處理產水進行提純過濾，得到達標產水。
優選地，該裝置還包括；
三次處理單元，用于將所述一級聯合過濾濃水經過臭氧催化氧化處理，得到二級降解物和二級聯合催化濃水，并將二級聯合催化濃水經過蒸發結晶處理，得到第二固體物質。
與現有技術相比，本發明的一種焦化廢水和綜合廢水聯合處理方法具有如下優點：
首先，本發明通過將焦化廢水進行固液分離，以及反滲透處理，得到焦化預處理濃水和焦化預處理產水；將綜合廢水依次經過固液分離、一次反滲透處理、臭氧催化氧化處理、二次固液分離、二次反滲透處理，得到綜合預處理濃水和綜合預處理產水；然后將得到的焦化預處理濃水和綜合預處理濃水混合后通過臭氧催化氧化，固液分離，反滲透以及蒸發結晶處理，得到第一固體物質和達標產水，第一固體物質和達標產水均可進行回收再利用，實現了焦化廢水和綜合廢水聯合處理的目的，達到了減少占地面積，降低設備投資和運行成本的目的；
其次，焦化廢水和綜合廢水經過處理之后，最終得到可回收的達標產水、第一固定物質和第二固體物質，實現了焦化廢水和綜合廢水聯合處理零排放的目的，解決了環保審批問題，為企業新增產能開辟了綠色通道，真正意義上實現了鋼鐵聯合企業的廢水零排放，減少了新水的用量，節省了排污的費用，還將廢水資源化，產生了可觀的經濟效益；
最后，本發明通過采用臭氧催化氧化的方法處理焦化廢水和綜合廢水，極大程度的減少了污泥的產生。
（發明人：葛高峰;時佳順;李勇;何媛;楊帆）
