公布日：2023.06.23
申請日：2023.03.01
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F3/28(2023.01)N;C02F1/467(2023.01)N
摘要
一種可實現能量回收利用的污水消毒處理系統，包括污水處理單元以及再生發電單元；污水處理單元包括過濾裝置、沉砂池、厭氧反應池、缺氧反應池、好氧反應池、生物泥水分離池、混凝沉淀池及電化學消毒池；再生發電單元包括第一水輪機組發電裝置、沼氣發電裝置、波浪能發電裝置及電路分配系統；電路分配系統的輸出接電化學消毒池中的陰極池和陽極池，陰極池中設有紫外燈管。本發明通過利用污水處理過程的污水動能、生物質能、波浪能等進行能量轉化和利用，可節約約60%的市電消耗。另外通過電‑fendon反應和紫外滅菌的有機結合，可避免漂白粉的加入，減少消毒副產物的產生。本發明不僅利于節能減排，且有助于減少污染，利于環保。
權利要求書

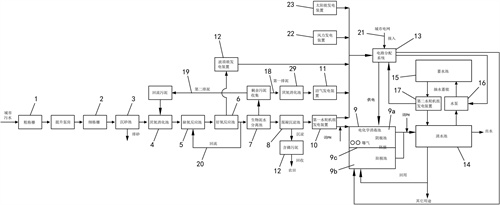

1.一種可實現能量回收利用的污水消毒處理系統，其特征在于：包括污水處理單元以及再生發電單元；其中，所述污水處理單元包括按污水處理順序依次管路連接的過濾裝置、沉砂池、厭氧反應池、缺氧反應池、好氧反應池、生物泥水分離池、混凝沉淀池以及電化學消毒池；所述再生發電單元包括第一水輪機組發電裝置、沼氣發電裝置、波浪能發電裝置以及與各發電裝置的輸出電性連接的電路分配系統；所述第一水輪機組發電裝置至少設置于所述混凝沉淀池以及所述電化學消毒池之間的水路中；所述生物泥水分離池通過一第一排泥管路連接厭氧反應池，該厭氧反應池的排氣進入所述沼氣發電裝置；所述波浪能發電裝置位于所述好氧反應池中；還包括風力發電裝置或/和太陽能發電裝置，其輸出連接所述電路分配系統；所述電路分配系統的輸出電性連接所述污水處理單元中電化學消毒池中的陰極池和陽極池，陰極池中設有所述紫外燈管。
2.根據權利要求1所述的污水消毒處理系統，其特征在于：所述污水處理單元還包括清水池，該清水池接所述電化學消毒池的出水。
3.根據權利要求2所述的污水消毒處理系統，其特征在于：還包括蓄水池、水泵以及第二水輪機組發電裝置；所述蓄水池位于所述清水池的上方，所述水泵將清水池中的部分清水泵入所述蓄水池中；所述蓄水池的出水通過所述第二水輪機組發電裝置回流至所述清水池；所述第二水輪機組發電裝置的電力輸出接所述電路分配系統。
4.根據權利要求1所述的污水消毒處理系統，其特征在于：所述生物泥水分離池通過一第二排泥管路連接所述厭氧反應池。
5.根據權利要求1所述的污水消毒處理系統，其特征在于：所述好氧反應池通過一回流管連通所述缺氧反應池。
6.根據權利要求1所述的污水消毒處理系統，其特征在于：所述電路分配系統還與城市電網的電路連接，用于接入市電。
7.根據權利要求1所述的污水消毒處理系統，其特征在于：所述電路分配系統包括控制裝置、變流器、變壓器、繼電保護裝置、整流器；所述沼氣發電裝置的輸出接所述控制裝置，控制裝置的輸出接所述繼電保護裝置，繼電保護裝置的輸出接所述整流器；所述波浪能發電裝置、所述太陽能發電裝置、所述風力發電裝置的輸出接所述變流器，變流器的輸出接所述控制裝置；所述第一水輪機組發電裝置、第二水輪機組發電裝置的輸出接所述變壓器，變壓器的輸出接所述繼電保護裝置；城市電網的輸出接所述整流器，整流器的輸出接所述電化學消毒池的陰極和陽極。
發明內容
本發明目的是提供一種可實現能量回收利用的污水消毒處理系統。
為達到上述目的，本發明采用的技術方案是：一種可實現能量回收利用的污水消毒處理系統，包括污水處理單元以及再生發電單元；其中，所述污水處理單元包括按污水處理順序依次管路連接的過濾裝置、沉砂池、厭氧反應池、缺氧反應池、好氧反應池、生物泥水分離池、混凝沉淀池以及電化學消毒池；所述再生發電單元包括第一水輪機組發電裝置、沼氣發電裝置、波浪能發電裝置以及與各發電裝置的輸出電性連接的電路分配系統；所述第一水輪機組發電裝置至少設置于所述混凝沉淀池以及所述電化學消毒池之間的水路中；所述生物泥水分離池通過一第一排泥管路連接厭氧反應池，該厭氧反應池的排氣進入所述沼氣發電裝置；所述波浪能發電裝置位于所述好氧反應池中；還包括風力發電裝置或/和太陽能發電裝置，其輸出連接所述電路分配系統；所述電路分配系統的輸出電性連接所述污水處理單元中電化學消毒池中的陰極池和陽極池，陰極池中設有所述紫外燈管。
進一步的技術方案，所述污水處理單元還包括清水池，該清水池接所述電化學消毒池的出水。
進一步的技術方案，還包括蓄水池、水泵以及第二水輪機組發電裝置；所述蓄水池位于所述清水池的上方，所述水泵將清水池中的部分清水泵入所述蓄水池中；所述蓄水池的出水通過所述第二水輪機組發電裝置回流至所述清水池；所述第二水輪機組發電裝置的電力輸出接所述電路分配系統。
進一步的技術方案，所述生物泥水分離池通過一第二排泥管路連接所述厭氧反應池。
進一步的技術方案，所述好氧反應池通過一回流管連通所述缺氧反應池。
進一步的技術方案，所述電路分配系統還與城市電網的電路連接，用于接入市電。
進一步的技術方案，所述電路分配系統包括控制裝置、變流器、變壓器、繼電保護裝置、整流器；所述沼氣發電裝置的輸出接所述控制裝置，控制裝置的輸出接所述繼電保護裝置，繼電保護裝置的輸出接所述整流器；所述波浪能發電裝置、太陽能發電裝置、風力發電裝置的輸出接所述變流器，變流器的輸出接所述控制裝置；所述第一水輪機組發電裝置、第二水輪機組發電裝置的輸出接所述變壓器，變壓器的輸出接所述繼電保護裝置；城市電網的輸出接所述整流器，整流器的輸出接所述電化學消毒池的陰極和陽極，作為電化學消毒池的陰極池、陽極池以及陰極池中紫外燈管的供電。
本發明的工作原理及優點如下：1、本發明通過電-fendon反應和紫外滅菌的有機結合，可避免漂白粉的加入，減少消毒副產物的產生。能夠提高污水消毒的效果，彌補紫外消毒效果不穩定的缺陷。解決了傳統消毒工藝中，氯化物會產生消毒副產物的問題，還可避免液氯和次氯酸根在運輸和使用過程中可能會帶來的爆炸或泄露等危險狀況的發生。
2、本發明可利用污水自身所具備的動能轉化為電能帶動整個系統的運作，能夠最大化利用資源，實現節能的目的，減少消毒成本。
綜上，本發明針對現有污水廠中傳統紫外消毒技術以及投加含氯藥劑技術在實際應用中的不足，提供了一種可實現能量回收利用的污水消毒處理系統，以適用于污水廠中各種有機廢水的高效氧化處理。有效解決城市污水廠現有的UV消毒存在的“消毒效果不穩定、易產生消毒副產物”的現實問題。
本發明提供了一種可實現能量回收利用的污水消毒處理系統。為進一步推動“碳達峰、碳中和”的目標進程，通過利用污水處理廠本身特有的污水動能、太陽能、生物質能、風能、波浪能等進行能量轉化和利用，提高能量的利用率，轉變?yōu)橹苯涌梢岳玫碾娔�，保證了設備運行的穩定性的同時，貫徹了節能減排的發展理念。相較于現有技術而言，本發明可降低60%的市電消耗。
（發明人：劉忻;劉鋒;吳建華）
