公布日：2022.10.04
申請日：2022.05.24
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N
摘要
本申請公開一種調控復合生物反應器污泥濃度的系統及方法，系統包括：生化池，提升泵，二沉池以及低速分離設備；生化池中的混合液通過提升泵輸入低速分離設備，低速分離設備下口連接生化池，低速分離設備上口通過三通連接二沉池。本申請通過在生化池與二沉池之間設置低速分離設備和三通，使在生化池完成生化反應的混合液流入低速分離設備中，在旋流作用下，實現質量分離，進而使比重較大的附著微生物的無機質和粉末載體在旋流下出口富集，比重較小的懸浮污泥在旋流上出口富集。從而使通過旋流上出口進入二沉池的混合液濃度下降，沉降速度加快，有利于降低二沉池運行的實際固體負荷，充分發揮二沉池的濃縮和澄清作用，保障二沉池出水穩定。
權利要求書
1.一種調控復合生物反應器污泥濃度的系統，其特征在于，所述系統包括：生化池(1)、提升泵(2)、中控制PLC(3)、低速分離設備(4)、以及二沉池(5)；其中，所述生化池(1)中的混合液通過所述提升泵(2)輸入所述低速分離裝置(3)；所述提升泵(2)與所述中控制PLC(3)電性連接，用于根據進水流量調整進入低速分離設備(4)的混合液流量；所述低速分離設備(4)下口連接所述生化池(1)；所述低速分離設備(4)上口通過三通與所述二沉池(5)連接，所述上口還通過三通與所述生化池(1)連接；所述二沉池(5)上方設有藥劑投加器，用于向所述二沉池(5)投加無機載體，使其改善污泥沉降功能。
2.根據權利要求1所述的一種調控復合生物反應器污泥濃度的系統，其特征在于，所述生化池(1)包括厭氧區(6)、缺氧區(7)以及好氧區(8)；其中，所述好氧區(8)通過所述提升泵(2)連接所述低速分離設備(4)；所述低速分離設備(4)下口連接所述生化池(1)中的所述缺氧區(7)；所述低速分離設備(4)上口通過三通連接所述生化池(1)中的所述厭氧區(6)，在所述低速分離設備(4)的連接管路上設有閥門，通過閥門調控進入所述厭氧區(6)的外回流量，所述低速分離設備(4)的混合液一部分進入所述生化池(1)的所述厭氧區(6)，一部分進入所述二沉池(5)；所述厭氧區(6)、所述缺氧區(7)以及所述好氧區(8)依次排列組成所述生化池(1)。
3.根據權利要求1所述的一種調控復合生物反應器污泥濃度的系統，其特征在于，所述生化池(1)包括厭氧區(6)、缺氧區(7)、好氧區(8)、內部沉淀區(9)以及輔助好氧區(10)；其中，所述輔助好氧區(10)通過所述提升泵(2)連接所述低速分離設備(4)；所述低速分離設備(4)下口連接所述生化池(1)中的所述缺氧區(7)；所述厭氧區(6)、所述缺氧區(7)、所述好氧區(8)、所述內部沉淀區(9)以及所述輔助好氧區(10)依次排列組成所述生化池(1)。
4.根據權利要求2所述的一種調控復合生物反應器污泥濃度的系統，其特征在于，所述低速分離設備(4)用于將所述低速分離設備(4)進口物料質量分離，其中，60％至75％的物料在下口富集，通過連接管道返回至所述生化池(1)的所述缺氧區(7)進行脫氮反應；25％至40％的物料從上口分離，上口的物料根據外回流比部分返回厭氧區(7)進行厭氧釋磷，部分進入二沉池(5)進行排泥處理。
5.根據權利要求3所述的一種調控復合生物反應器污泥濃度的系統，其特征在于，所述內部沉淀區(9)包括沉淀區和活性污泥收集區，所述沉淀區內設有活性污泥收集管，用于將所述內部沉淀區(9)內的活性污泥收集到活性污泥收集區內；所述活性污泥收集區內設有回流泵，所述回流泵通過管道分別與所述厭氧區(6)連通，用于將內部沉淀區收集到的活性污泥送回所述厭氧區(6)。
6.一種應用于權利要求1-5任意一項所述的一種調控復合生物反應器污泥濃度的系統的調控復合生物反應器污泥濃度的方法，其特征在于，所述方法包括:用生物載體在所述生化池(1)生化處理污水，得到完成生化反應的混合液；將所述完成生化反應的混合液通過所述提升泵(2)輸送至所述低速分離設備(4)中；在所述低速分離設備(4)中分離所述完成生化反應的混合液，將旋流上出口富集聚磷菌的混合液經管道輸送至所述二沉池(5)和所述厭氧區(6)；將旋流下出口富集生物載體的混合液以回流的形式輸送至所述缺氧區(7)；根據回流比，調節所述提升泵(2)輸入所述低速分離設備(4)中的所述完成生化反應的混合液流量，直到得到期望的污泥濃度。
7.根據權利要求6所述的一種調控復合生物反應器污泥濃度的方法，所述低速分離設備(4)下口混合液中主體成分為生物載體以及附著在生物載體表面的硝化菌、反硝菌以及脫氮除磷轉性菌，優化了生化池(1)的微生物群落結構。
發明內容
針對上述技術問題，本發明提供了一種調控復合生物反應器污泥濃度的系統及方法，以解決現有技術中生化池污泥濃度過高，導致二沉池超負荷，出水濁度增加，深度處理壓力增大；粉末未充分生化利用，造成載體流失，成本增加的問題。

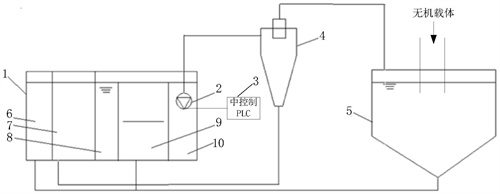

本發明解決上述技術問題所采用的技術方案為：一方面，本申請?zhí)峁┝苏{(diào)控復合生物反應器污泥濃度的系統，所述系統包括：生化池、提升泵、中控制PLC、低速分離設備、以及二沉池；其中，
所述生化池中的混合液通過所述提升泵輸入所述低速分離裝置；
所述提升泵與所述中控制PLC電性連接，用于根據進水流量調整進入低速分離設備的混合液流量；
所述低速分離設備下口連接所述生化池；
所述低速分離設備上口通過三通與所述二沉池連接，所述上口還通過三通與所述生化池連接；
所述二沉池上方設有藥劑投加器，用于向所述二沉池投加無機載體，使其改善污泥沉降功能。
進一步地，所述生化池包括厭氧區、缺氧區、以及好氧區；其中，
所述好氧區通過所述提升泵連接所述低速分離設備；
所述低速分離設備下口連接所述生化池中的所述缺氧區；
所述低速分離設備上口通過三通連接所述生化池中的所述厭氧區，在所述低速分離設備的連接管路上設有閥門，通過閥門調控進入所述厭氧區的外回流量，所述低速分離設備的混合液一部分進入所述生化池的所述厭氧區，一部分進入所述二沉池；
所述厭氧區、所述缺氧區以及所述好氧區依次排列組成所述生化池。
進一步地，所述生化池包括厭氧區、缺氧區、好氧區、內部沉淀區以及輔助好氧區；其中，
所述輔助好氧區通過所述提升泵連接所述低速分離設備；
所述低速分離設備下口連接所述生化池中的所述缺氧區；
所述厭氧區、所述缺氧區、所述好氧區、所述內部沉淀區以及所述輔助好氧區依次排列組成所述生化池。
進一步地，所述低速分離設備用于將所述低速分離設備進口物料質量分離，其中，60％至75％的物料在下口富集，通過連接管道返回至所述生化池的所述缺氧區進行脫氮反應；25％至40％的物料從上口分離，上口的物料根據外回流比部分返回厭氧區進行厭氧釋磷，部分進入二沉池進行排泥處理。
進一步地，所述內部沉淀區包括沉淀區和活性污泥收集區，所述沉淀區內設有活性污泥收集管，用于將所述內部沉淀區內的活性污泥收集到活性污泥收集區內；所述活性污泥收集區內設有回流泵，所述回流泵通過管道分別與所述厭氧區連通，用于將內部沉淀區收集到的活性污泥送回所述厭氧區。
另一方面，本申請還提供了一種調控復合生物反應器污泥濃度的方法，所述方法包括：
用生物載體在所述生化池生化處理污水，得到完成生化反應的混合液；
將所述完成生化反應的混合液通過所述提升泵輸送至所述低速分離設備中；
在所述低速分離設備中分離所述完成生化反應的混合液，將旋流上出口富集聚磷菌的混合液經管道輸送至所述二沉池和所述厭氧區；將旋流下出口富集生物載體的混合液以回流的形式輸送至所述缺氧區；
根據回流比，調節所述提升泵輸入所述低速分離設備中的所述完成生化反應的混合液流量，直到得到期望的污泥濃度。
所述低速分離設備下口混合液中主體成分為生物載體以及附著在生物載體表面的硝化菌、反硝菌以及脫氮除磷轉性菌，優化了生化池的微生物群落結構。
本申請?zhí)峁┑囊环N調控復合生物反應器污泥濃度的系統及方法，在現有技術的基礎上，通過在活性污泥中投加粉末載體形成復合生物反應器，含粉末載體的生化池混合液通過提升泵輸送至低速分離裝置，在生化池與二沉池之間設置低速分離設備，使在生化池完成生化反應的混合液流入低速分離設備中，在旋流作用下，實現質量分離，進而使比重較大的附著微生物的無機質和粉末載體在旋流下出口富集，比重較小的懸浮污泥在旋流上出口富集。從而使通過旋流上出口進入二沉池的混合液濃度下降，同步可通過在二沉池進口投加無機載體，協同強化進入二沉池混合液的沉降性能，有利于降低二沉池運行的實際固體負荷，充分發揮二沉池的濃縮和澄清作用，保障二沉池出水穩定。同時，提高了通過旋流下出口回流進生化池的混合液的濃度，進而提高生化的污泥濃度，實現了粉末載體的充分利用，有利于生化池污水處理效能的提升，減少剩余污泥排放過程中載體回收的壓力，提高載體的回收效率，減少粉末載體的補充，節約運行成本。此外，低速分離設備可實現生物載體以及附著在生物載體表面的硝化菌、反硝菌及脫氮除磷轉性菌的截留，以內回流形式返回生化池，不僅提高了生化池的微生物數量，同步優化了生化池的微生物群落結構，實現了生化池脫氮除磷效率的提升。
（發明人：張淞萱;萬麗;胡英麗）
