摘要
本發明公開了一種脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒ǎ瑢⒚摿驖{液經過預處理、超濾過濾、IRCT系統濃縮、高溫?zé)煔庵眹娬舾商幚�，�?shí)現脫硫漿液的零排放，脫硫漿液零排放的過程中實現超濾系統對脫硫漿液懸浮物的有效去除，無軟化藥劑消耗的高倍濃縮，無軟化污泥產生，無結晶鹽固廢產生，脫硫漿液脫鹽與產出石膏協調作用，采用高溫旁路蒸發可以處理較多的濃縮液，濃縮液蒸發的效率高，適用于煙氣量較大的機組，采用直接噴霧工藝噴槍直接安裝在煙道上，接觸的煙氣量大，液體蒸干固化效果好，結構簡單，運行維護方便，投資成本低，占用空間小，施工方便。
權利要求書
1.一種脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒ǎ涮卣髟谟冢喊ㄒ韵虏襟E：(1)脫硫漿液進入預處理系統內，去除脫硫漿液中的固體懸浮物；(2)經過預處理系統的脫硫漿液，通過水泵運輸?shù)匠瑸V系統中，在超濾膜的過濾作用下，產出滿足進入IRCT系統的脫硫漿液；(3)在IRCT系統中，脫硫漿液澄清液中陽離子(鈣離子、鎂離子、鈉離子等)在直流電場的驅動下遷移進入氯鹽循環箱，陰離子(氯離子、硫酸根離子等)在直流電場的驅動下遷移進入鈉鹽循環箱；(4)納鹽循環箱中的鈉鹽濃液利用鈉鹽納濾對鈉離子進行截留，納鹽納濾截留的鈉離子進入氯化鈉溶液中，已脫鹽的脫鹽液進入脫鹽液循環箱，利用脫鹽液納濾截留鈉離子，脫鹽液納濾截留的鈉離子進入氯化鈉溶液中；(5)利用反滲透對氯化鈉循環箱中的氯化鈉溶液進行濃縮，保持氯化鈉離子的濃度，確保IRCT系統正常運行，反滲透產生的氯化鈉濃水返回到氯化鈉循環箱，淡水進入循環箱補水回用；(6)將氯鹽循環箱內的濃縮液輸運到高溫?zé)煔庵眹娬舾上到y(tǒng)內，濃縮液儲存箱內的濃縮液通過水泵，運輸?shù)桨惭b在高溫?zé)煹郎系膰姌屩�，在壓縮空氣儲罐的氣壓下，濃縮液通過噴槍噴入高溫?zé)煹�，形成粒徑微小的水霧，煙道中煙氣的溫度為360℃左右，利用煙氣的高溫將濃縮液在很短時間內蒸干，濃縮液中的水分經過高溫?zé)煔庹舭l(fā)形成水蒸氣而進去煙氣中，部分水蒸氣在脫硫系統中凝聚回到脫硫漿液，另一部分水蒸氣隨煙氣從煙囪排出，蒸干固化的鹽類混入煙氣的灰塵中，通過除塵器收集進入粉煤灰中，成為發電副產品銷售。
2.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(1)中的脫硫漿液來自于脫硫系統中真空皮帶機濾液。
3.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(1)中的預處理系統包括以下步驟：將脫硫漿液采用廢水箱進行收集，再進入絮凝反應箱內進行懸浮固體沉淀；再經過澄清池的澄清，將產水送至清水箱，再利用水泵進入超濾系統中。
4.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(1)的固體懸浮物返回到脫硫漿液中。
5.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(2)中的超濾系統采用聚醚砜材料進行前端過濾。
6.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒ǎ涮卣髟谟冢核霾襟E(2)中超濾系統采用6芯或者多芯超濾膜對脫硫漿液進行過濾處理。
7.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(2)中超濾系統中設有自清洗過濾器。
8.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，其特征在于：所述步驟(4)中，納鹽納濾和淡水鈉濾液納濾中的兩股濃水或者其中一股進入氯化鈉循環箱中。
9.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒ǎ涮卣髟谟冢核霾襟E(4)所述經過淡水納濾的淡水進入脫硫漿液箱中回用。
10.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒ǎ涮卣髟谟冢核霾襟E(6)中噴槍的噴淋方式采用雙流體噴霧或者單流體噴霧。
發明內容
針對上述不足，本發明超濾實現脫硫漿液中的固體懸浮物的有效去除，利用納濾和反滲透實現氯化鈉的提取，實現氯化鈉的消耗、提取系統內自循環，利用IRCT(電滲析)技術實現高硬度、高含鹽量廢水(含脫硫漿液)無軟化條件下的高倍濃縮(濃縮倍率6倍)，在設計水質條件下，濃縮液TDS含量可達到18％以上，濃縮液采樣高溫?zé)煔馀月芳夹g(shù)蒸發蒸發固化處理，實現脫硫漿液零排放的處理。從而達到脫硫漿液零排放的過程中實現超濾系統對脫硫漿液懸浮物的有效去除，無軟化藥劑消耗的高倍濃縮，無軟化污泥產生，脫硫漿液脫鹽和石膏析出協同作用，投資和運行費用低(運行費用19.71元/m3)，濃縮液固化處理能耗低、運行穩定的目的。

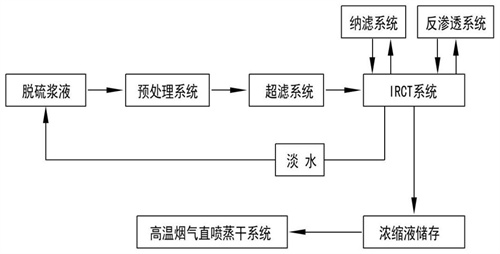

本發明是通過以下技術方案實現的：一種脫硫漿液離子脫除及濃縮液高溫?zé)煔庵眹姽袒椒�，包括以下步驟：
(1)脫硫漿液進入預處理系統內，去除脫硫漿液中的固體懸浮物；
(2)經過預處理系統的脫硫漿液，通過水泵運輸?shù)匠瑸V系統中，在超濾膜的作用下，產出滿足進入IRCT系統的脫硫漿液；
(3)在IRCT系統中，脫硫漿液澄清液中陽離子(鈣離子、鎂離子、鈉離子等)在直流電場的驅動下遷移進入氯鹽循環箱，陰離子(氯離子、硫酸根離子等)在直流電場的驅動下遷移進入鈉鹽循環箱；
(4)納鹽循環箱中的鈉鹽濃液利用鈉鹽納濾對鈉離子進行截留，納鹽納濾截留的鈉離子進入氯化鈉溶液中，已脫鹽的脫鹽液進入脫鹽液循環箱，利用脫鹽液納濾截留鈉離子，脫鹽液納濾截留的鈉離子進入氯化鈉溶液中；
(5)利用反滲透對氯化鈉循環箱中的氯化鈉溶液進行濃縮，保持氯化鈉離子的濃度，確保IRCT系統正常運行，經過反滲透的產生的氯化鈉濃水返回到氯化鈉循環箱，淡水進入循環箱補水回用；
(6)將氯鹽循環箱內的濃縮液輸運到高溫?zé)煔庵眹娬舾上到y(tǒng)內，濃縮液儲存箱內的濃縮液通過水泵，運輸?shù)桨惭b在高溫?zé)煹郎系膰姌屩�，在壓縮空氣儲罐的氣壓下，將濃縮液噴灑到鍋爐空預器前的煙氣管道中，煙道中煙氣的溫度為360℃左右，利用煙氣的高溫將濃縮液在很短時間內蒸干，濃縮液中的水分經過高溫?zé)煔庹舭l(fā)形成水蒸氣而進去煙氣中，部分水蒸氣在脫硫系統中凝聚回到脫硫漿液，另一部分水蒸氣隨煙氣從煙囪排出，蒸干固化的鹽類混入煙氣的灰塵中，通過除塵器收集進入粉煤灰中，成為發電副產品銷售。。
作為本發明的一種優選技術方案，所述步驟(1)中的脫硫漿液來自于脫硫系統中真空皮帶機濾液。
作為本發明的一種優選技術方案，所述步驟(1)中的預處理系統包括以下步驟：將脫硫漿液采用廢水箱進行收集，再進入絮凝反應箱內進行固體沉淀；再經過澄清池的澄清，將產水送至清水箱，經過過濾器后利用水泵進入超濾系統中。
作為本發明的一種優選技術方案，所述步驟(1)的固體懸浮物返回到脫硫漿液中。
作為本發明的一種優選技術方案，所述步驟(2)中的超濾系統采用聚醚砜材料進行前端過濾。
作為本發明的一種優選技術方案，所述步驟(2)中超濾系統采用6芯或者多芯超濾膜對脫硫漿液進行過濾處理。
作為本發明的一種優選技術方案，所述步驟(2)中超濾系統中設有自清洗過濾器。
作為本發明的一種優選技術方案，所述步驟(4)中，納鹽納濾和淡水鈉濾液納濾中的兩股濃水或者其中一股進入氯化鈉循環箱中。
作為本發明的一種優選技術方案，所述步驟(4)所述經過淡水納濾的淡水進入脫硫漿液箱中回用。
作為本發明的一種優選技術方案，所述步驟(6)中噴槍的噴淋方式采用雙流體噴霧或者單流體噴霧。
與現有技術相比，本發明的有益效果為：
(1)采用超濾系統對預處理后的脫硫漿液進行前端過濾，去除脫硫漿液中的固體懸浮物，濾除的懸浮物返回到脫硫漿液，成為漿液析出石膏的主要成分，在脫硫漿液中的鹽分除去同時與石膏析出協同作用；
(2)利用IRCT技術實現脫硫漿液鹽份的濃縮，產出高濃度的濃縮液(氯鹽濃液)，利用納濾系統和反滲透系統在IRCT系統內進行分鹽處理，提取IRCT系統運行所需的氯化鈉，實現氯化鈉內部消耗、提取自循環，采用反滲透技術對氯化鈉循環箱進行濃縮的方法，氯化鈉溶液進入反滲透系統，其濃水返回氯化鈉循環箱，實現氯化鈉的濃縮，淡水進行回用；
(4)采用高溫?zé)煔庵眹娂夹g(shù)，對濃縮液(濃縮液)進行蒸發固化處理，利用高溫?zé)煔鈱饪s液蒸干，濃縮液的水分揮發進入煙氣，從煙囪排放，蒸干固化的鹽類混入煙氣的灰塵中，通過除塵器收集進入粉煤灰中，由于脫硫漿液濃縮液的量與鍋爐煙氣的量相比(百萬分之一)可以忽略不計，其固化的鹽類不會影響粉煤灰品質，不影響其銷售，實現廢水的零排放，直接噴霧工藝噴槍直接安裝在煙道上，接觸的煙氣量大，液體蒸干固化效果好，結構簡單，運行維護方便，投資成本低，占用空間小，施工方便；
(5)本發明適用于高含鹽、高硬度廢水的脫鹽和減量處理，無需軟化，運行費用低，無二次污泥產生，投資省，可直接將濃鹽水濃縮至含鹽量18％以上，減少了諸多分級濃縮環節，運行維護簡單，可全自動無人值守運行，系統各環節無結垢風險，系統整體可靠性高。
