公布日：2023.05.23
申請日：2022.11.11
分類號：C02F1/52(2006.01)I;C02F3/00(2006.01)I;C02F3/30(2006.01)I
摘要
本申請涉及一種AOA工藝污泥沉降優化裝置、方法及污水處理系統，涉及污水處理技術領域，該裝置包括：液位監測器，監測二沉池，獲得二沉池污泥液位；控制器，根據二沉池污泥液位相對預設最高閾值的實時液位比例，向自動充氧系統發送充氧控制指令，還用于當二沉池污泥液位達到預設最高閾值時，向靶向絮凝劑投加系統發送投放控制指令；自動充氧系統，基于充氧控制指令調節風機開啟程度，向生化池末端充氧區補充氧氣；靶向絮凝劑投加系統，接收投放控制指令，向生化池末端充氧區投放靶向絮凝劑。本申請基于二沉池的污泥液位情況，對缺氧池末端充氧區進行氧氣補充或投放靶向絮凝劑，以改善該區域的內部環境，提高污泥沉降性，改善二沉池出水情況。
權利要求書
1.一種AOA工藝污泥沉降優化裝置，其特征在于，所述裝置包括：液位監測器，其用于監測二沉池，獲得二沉池污泥液位；控制器，其用于根據所述二沉池污泥液位相對預設最高閾值的實時液位比例，按照預設的與實時液位比例對應的風機開啟程度向自動充氧系統發送充氧控制指令；所述控制器還用于當所述二沉池污泥液位達到所述預設最高閾值時，向靶向絮凝劑投加系統發送投放控制指令；所述自動充氧系統，其用于基于所述充氧控制指令調節風機開啟程度，向生化池末端充氧區補充氧氣；所述靶向絮凝劑投加系統，其用于接收所述投放控制指令，向所述生化池末端充氧區投放靶向絮凝劑，直至所述二沉池污泥液位低于所述預設最高閾值，則停止投放靶向絮凝劑。
2.如權利要求1所述的AOA工藝污泥沉降優化裝置，其特征在于：所述控制器還用于當所述二沉池污泥液位相對預設最高閾值的實時液位比例低于預設的第一實時液位比例閾值時，按照預設的與所述第一實時液位比例閾值對應的風機開啟程度向自動充氧系統發送充氧控制指令。
3.如權利要求2所述的AOA工藝污泥沉降優化裝置，其特征在于：所述第一實時液位比例閾值為50％；與所述第一實時液位比例閾值對應的風機開啟程度為50％。
4.如權利要求1所述的AOA工藝污泥沉降優化裝置，其特征在于：所述控制器還用于當所述二沉池污泥液位相對預設最高閾值的實時液位比例高于預設的第一實時液位比例閾值時，按照與實時液位比例的數值對應的風機開啟程度向自動充氧系統發送充氧控制指令。
5.如權利要求1所述的AOA工藝污泥沉降優化裝置，其特征在于：所述液位監測器為超聲波污泥液位計。
6.一種污水處理系統，其特征在于：所述系統包括如權利要求1-5中任一所述的AOA工藝污泥沉降優化裝置。
7.一種AOA工藝污泥沉降優化方法，其特征在于，所述方法包括以下步驟：監測二沉池，獲得二沉池污泥液位；計算所述二沉池污泥液位相對預設最高閾值的實時液位比例，控制預設自動充氧系統的風機按照預設的與實時液位比例對應的風機開啟程度工作，向生化池末端充氧區進行充氧；當所述二沉池污泥液位達到所述預設最高閾值時，控制預設的靶向絮凝劑投加系統向生化池末端充氧區投放靶向絮凝劑。
8.如權利要求7所述的AOA工藝污泥沉降優化方法，其特征在于，所述按照預設的與實時液位比例對應的風機開啟程度控制自動充氧系統的風機，利用所述自動充氧系統向生化池末端充氧區進行充氧中，包括以下步驟：當所述二沉池污泥液位相對預設最高閾值的實時液位比例低于預設的第一實時液位比例閾值時，控制預設自動充氧系統的風機按照預設的與所述第一實時液位比例閾值對應的風機開啟程度工作，向生化池末端充氧區進行充氧。
9.如權利要求8所述的AOA工藝污泥沉降優化方法，其特征在于：所述第一實時液位比例閾值為50％；與所述第一實時液位比例閾值對應的風機開啟程度為50％。
10.如權利要求7所述的AOA工藝污泥沉降優化方法，其特征在于，所述按照預設的與實時液位比例對應的風機開啟程度控制自動充氧系統的風機，利用所述自動充氧系統向生化池末端充氧區進行充氧中，包括以下步驟：當所述二沉池污泥液位相對預設最高閾值的實時液位比例高于預設的第一實時液位比例閾值時，控制預設自動充氧系統的風機按照與實時液位比例的數值對應的風機開啟程度工作，向生化池末端充氧區進行充氧。
發明內容
本申請?zhí)峁┮环NAOA工藝污泥沉降優化裝置、方法及污水處理系統，基于二沉池的污泥液位情況，對缺氧池末端充氧區進行氧氣補充或投放靶向絮凝劑，以改善該區域的內部環境，提高污泥沉降性，改善二沉池出水情況。
為實現上述目的，本申請?zhí)峁┮韵路桨浮?/span>

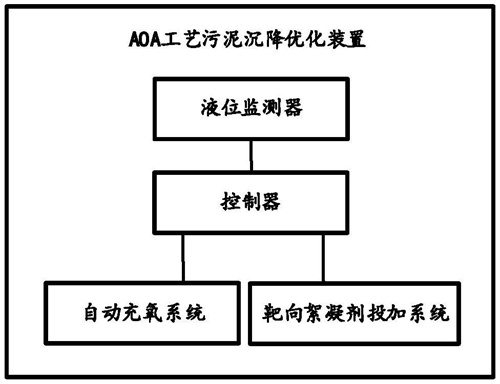

第一方面，本申請?zhí)峁┝艘环NAOA工藝污泥沉降優化裝置，其特征在于，所述裝置包括：
液位監測器，其用于監測二沉池，獲得二沉池污泥液位；
控制器，其用于根據所述二沉池污泥液位相對預設最高閾值的實時液位比例，按照預設的與實時液位比例對應的風機開啟程度向自動充氧系統發送充氧控制指令；
所述控制器還用于當所述二沉池污泥液位達到所述預設最高閾值時，向靶向絮凝劑投加系統發送投放控制指令；
所述自動充氧系統，其用于基于所述充氧控制指令調節風機開啟程度，向生化池末端充氧區補充氧氣；
所述靶向絮凝劑投加系統，其用于接收所述投放控制指令，向所述生化池末端充氧區投放靶向絮凝劑，直至所述二沉池污泥液位低于所述預設最高閾值，則停止投放靶向絮凝劑。
進一步的，所述控制器還用于當所述二沉池污泥液位相對預設最高閾值的實時液位比例低于預設的第一實時液位比例閾值時，按照預設的與所述第一實時液位比例閾值對應的風機開啟程度向自動充氧系統發送充氧控制指令。
優選的，所述第一實時液位比例閾值為50％；
與所述第一實時液位比例閾值對應的風機開啟程度為50％。
進一步的，所述控制器還用于當所述二沉池污泥液位相對預設最高閾值的實時液位比例高于預設的第一實時液位比例閾值時，按照與實時液位比例的數值對應的風機開啟程度向自動充氧系統發送充氧控制指令。
優選的，所述液位監測器為超聲波污泥液位計。
第二方面，本申請?zhí)峁┝艘环N污水處理系統，所述系統包括第一方面提及的AOA工藝污泥沉降優化裝置。
第三方面，本申請?zhí)峁┝艘环NAOA工藝污泥沉降優化方法，所述方法包括以下步驟：
監測二沉池，獲得二沉池污泥液位；
計算所述二沉池污泥液位相對預設最高閾值的實時液位比例，控制預設自動充氧系統的風機按照預設的與實時液位比例對應的風機開啟程度工作，向生化池末端充氧區進行充氧；
當所述二沉池污泥液位達到所述預設最高閾值時，控制預設的靶向絮凝劑投加系統向生化池末端充氧區投放靶向絮凝劑。
具體的，所述按照預設的與實時液位比例對應的風機開啟程度控制自動充氧系統的風機，利用所述自動充氧系統向生化池末端充氧區進行充氧中，包括以下步驟：
當所述二沉池污泥液位相對預設最高閾值的實時液位比例低于預設的第一實時液位比例閾值時，控制預設自動充氧系統的風機按照預設的與所述第一實時液位比例閾值對應的風機開啟程度工作，向生化池末端充氧區進行充氧。
優選的，所述第一實時液位比例閾值為50％；
與所述第一實時液位比例閾值對應的風機開啟程度為50％。
具體的，所述按照預設的與實時液位比例對應的風機開啟程度控制自動充氧系統的風機，利用所述自動充氧系統向生化池末端充氧區進行充氧中，包括以下步驟：
當所述二沉池污泥液位相對預設最高閾值的實時液位比例高于預設的第一實時液位比例閾值時，
控制預設自動充氧系統的風機按照與實時液位比例的數值對應的風機開啟程度工作，向生化池末端充氧區進行充氧。
本申請?zhí)峁┑募夹g(shù)方案帶來的有益效果包括：
本申請基于二沉池的污泥液位情況，對缺氧池末端充氧區進行氧氣補充或投放靶向絮凝劑，以改善該區域的內部環境，提高污泥沉降性，改善二沉池出水情況。
（發明人：常海彬;張濤;關春雨;李凌云;蘆漢超;王文娜;霍崇;王強;薛曉飛;冒建華）
