公布日：2022.04.05
申請日：2021.12.09
分類號：C02F9/08(2006.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I
摘要
本發明涉及污水處理領域，具體為一種農業種植用地埋式污水處理裝置，包括處理箱，所述處理箱內部一側設置有可以過濾污水的過濾機構，所述過濾機構上端設置具有升降功能的升降機構，所述過濾機構一側設置有可以將污水曝氣的曝氣機構，所述曝氣機構一側設置有可以將污水消毒的消毒機構，該一種農業種植用地埋式污水處理裝置通過設置了氣缸，氣缸工作工作可帶動蓋板上升，蓋板然后帶動連接框上升，方便對連接框內的過濾網進行清洗，通過設置了多個進水管，使得進水快速方便，通過設置了電機與攪拌葉，電機可帶動攪拌葉進行攪拌，使得消毒劑充分混合。
權利要求書

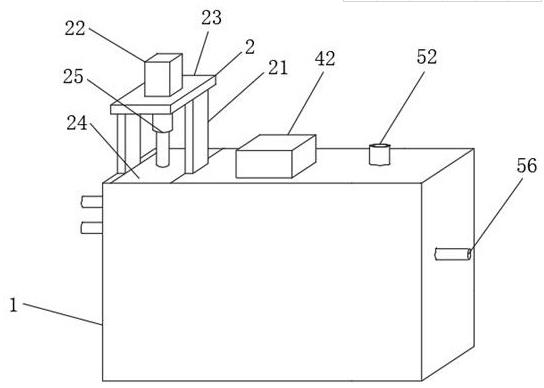

1.一種農業種植用地埋式污水處理裝置，包括處理箱（1），其特征在于：所述處理箱（1）內部一側設置有可以過濾污水的過濾機構（3），所述過濾機構（3）上端設置具有升降功能的升降機構（2），所述過濾機構（3）一側設置有可以將污水曝氣的曝氣機構（4），所述曝氣機構（4）一側設置有可以將污水消毒的消毒機構（5）。
2.根據權利要求1所述的一種農業種植用地埋式污水處理裝置，其特征在于：所述過濾機構（3）包括過濾池（31）、過濾網（32）、進水管（33）、第一出水口（34）和連接框（35），所述過濾池（31）一側固定連接有進水管（33），所述進水管（33）有兩個，所述過濾池（31）另一側連接有第一出水口（34），所述過濾池（31）中部滑動連接有連接框（35），所述連接框（35）內側固定連接有過濾網（32）。
3.根據權利要求1所述的一種農業種植用地埋式污水處理裝置，其特征在于：所述升降機構（2）包括支撐柱（21）、氣缸（22）、連接板（23）、蓋板（24）和連接桿（25），所述支撐柱（21）上端固定連接有連接板（23），所述連接板（23）內端固定連接有氣缸（22），所述氣缸（22）下端固定連接有蓋板（24），所述蓋板（24）下端固定連接有連接框（35）。
4.根據權利要求1所述的一種農業種植用地埋式污水處理裝置，其特征在于：所述曝氣機構（4）包括曝氣池（41）、曝氣風機（42）、曝氣管（43）和第二出水口（44），所述曝氣池（41）中端固定連接有曝氣管（43），所述曝氣管（43）上端固定連接有曝氣風機（42），所述曝氣池（41）一側固定連接有第二出水口（44）。
5.根據權利要求1所述的一種農業種植用地埋式污水處理裝置，其特征在于：所述消毒機構（5）包括消毒池（51）、注料口（52）、電機（53）、隔板（54）、攪拌葉（55）和出水管（56），所述消毒池（51）上端設置有注料口（52），所述消毒池（51）一側固定連接有出水管（56），所述消毒池（51）下端固定連接有隔板（54），所述隔板（54）下端固定連接有電機（53），所述電機（53）上端傳動連接有攪拌葉（55）。
6.根據權利要求1所述的一種農業種植用地埋式污水處理裝置，其特征在于：所述曝氣管（43）位于曝氣池（41）的正中間，且曝氣管（43）表面均勻地開設有若干小孔。
發明內容
本發明的目的在于提供一種農業種植用地埋式污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，一種農業種植用地埋式污水處理裝置，包括處理箱，所述處理箱內部一側設置有可以過濾污水的過濾機構，所述過濾機構上端設置具有升降功能的升降機構，所述過濾機構一側設置有可以將污水曝氣的曝氣機構，所述曝氣機構一側設置有可以將污水消毒的消毒機構。
優選的，所述過濾機構包括過濾池、過濾網、進水管、第一出水口和連接框，所述過濾池一側固定連接有進水管，所述進水管有兩個，所述過濾池另一側固定連接有第一出水口，所述過濾池中部滑動連接有連接框，所述連接框內側固定連接有過濾網，進水管有兩個，使得污水運輸?shù)酶涌焖伲阌谶M(jìn)水，過濾網可見污水進行第一步過濾。
優選的，所述升降機構包括支撐柱、氣缸、連接板、蓋板和連接桿，所述支撐柱上端固定連接有連接板，所述連接板內端固定連接有氣缸，所述氣缸下端固定連接有蓋板，所述蓋板下端固定連接有連接框，氣缸工作可帶動蓋板上升，蓋板然后帶動連接框上升，方便對連接框內的過濾網進行清洗。
優選的，所述曝氣機構包括曝氣池、曝氣風機、曝氣管和第二出水口，所述曝氣池中端固定連接有曝氣管，所述曝氣管上端固定連接有曝氣風機，所述曝氣池一側固定連接有第二出水口，曝氣風機通過曝氣管給污水進行曝氣處理，優選的，所述消毒機構包括消毒池、注料口、電機、隔板、攪拌葉和出水管，所述消毒池上端設置有注料口，所述消毒池一側固定連接有出水管，所述消毒池下端固定連接有隔板，所述隔板下端固定連接有電機，所述電機上端傳動連接有攪拌葉，注料口用來注入消毒劑，電機可帶動攪拌葉進行攪拌，使得消毒劑充分混合。
優選的，所述曝氣管位于曝氣池的正中間，且曝氣管表面均勻地開設有若干小孔，均勻地開設有若干小孔使得曝氣得更加均勻。
與現有技術相比，本發明的有益效果是：該一種農業種植用地埋式污水處理裝置通過設置了氣缸，氣缸工作可帶動蓋板上升，蓋板然后帶動連接框上升，方便對連接框內的過濾網進行清洗，通過設置了多個進水管使得進水快速方便，通過設置了電機與攪拌葉，電機可帶動攪拌葉進行攪拌，使得消毒劑充分混合。
（發明人：陳昌軍;陳世粵;陳世周）
