公布日：2023.06.23
申請日：2023.04.24
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本發明涉及一種含鹽廢水的濃縮減量系統及其方法，系統包括依次通過管道連通的反滲透脫鹽裝置、雜質凈化裝置、恒溫控制裝置和低脫鹽膜濃縮裝置，方法包括將含鹽廢水進行脫鹽處理得到濃水和產水；對反應區內的濃水進行去雜質處理；去完雜質后的濃水進行分離處理后得到凈化產水和濃縮固體物質；凈化產水進行加熱且恒溫控制后排至低脫鹽膜濃縮裝置進行濃縮處理，得到濃水和產水，產水再次排出至反滲透脫鹽裝置進行再次脫鹽處理。本發明可處理各種規模和濃度的含鹽廢水，與傳統的HPRO、STRO、DTRO等高壓反滲透濃縮技術對比，本發明運行壓力低，濃縮倍率高，含鹽廢水減量化更加明顯，投資省，運行和維護成本低，經濟效益明顯，可普遍應用于各種含鹽廢水的回收減量處理。
權利要求書

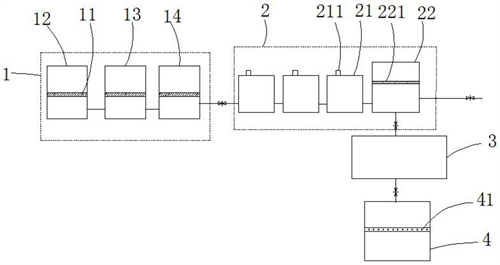

1.一種含鹽廢水的濃縮減量系統，其特征在于，包括依次通過管道連通的反滲透脫鹽裝置(1)、雜質凈化裝置(2)、恒溫控制裝置(3)和低脫鹽膜濃縮裝置(4)，所述反滲透脫鹽裝置的內部設置有高脫鹽反滲透膜(11)，所述雜質凈化裝置(2)包括相互連通的反應區(21)和膜分離區(22)，所述反應區(21)與反滲透脫鹽裝置(1)相連通，所述反應區(21)內設置有藥劑進口(211)，所述膜分離區(22)的內部設置有濾膜(221)，所述低脫鹽膜濃縮裝置(4)的內部設置有脫鹽件(41)。
2.根據權利要求1所述的一種含鹽廢水的濃縮減量系統，其特征在于：所述反滲透脫鹽裝置(1)包括依次連通的一級反滲透脫鹽區(12)、二級反滲透脫鹽區(13)和三級反滲透脫鹽區(14)。
3.根據權利要求2所述的一種含鹽廢水的濃縮減量系統，其特征在于：所述濾膜(221)為微濾膜或者超濾膜中任一種，過濾精度為0.2-0.02μm。
4.根據權利要求3所述的一種含鹽廢水的濃縮減量系統，其特征在于：所述脫鹽件(41)為納濾膜或者反滲透膜中任一種或兩者組合。
5.根據權利要求4所述的一種含鹽廢水的濃縮減量系統，其特征在于：所述恒溫控制裝置(3)具體為換熱器，所述換熱器為板式換熱器或列管式換熱器中任一種，溫度控制在20-35℃。
6.一種含鹽廢水的濃縮減量方法，其特征在于，包括如下步驟：將含鹽廢水輸送至反滲透脫鹽裝置進行脫鹽處理得到濃水和產水，產水直接排出，濃水排出至反應區；通過藥劑進口向反應區投入化學藥劑一、化學藥劑二和化學藥劑三，對反應區內的濃水進行去雜質處理；去完雜質后的濃水進入膜分離區進行分離處理后得到凈化產水和濃縮固體物質；凈化產水通過恒溫控制裝置進行加熱且恒溫控制后排至低脫鹽膜濃縮裝置進行濃縮處理，得到濃水和產水，產水再次排出至反滲透脫鹽裝置進行再次脫鹽處理，濃水直接排出。
7.根據權利要求6所述的一種含鹽廢水的濃縮減量方法，其特征在于，所述化學藥劑一為氯化鎂或鋁酸鈉；所述化學藥劑二為氫氧化鈉；所述化學藥劑三為粉末活性炭。
8.根據權利要求6所述的一種含鹽廢水的濃縮減量方法，其特征在于，所述將含鹽廢水輸送至反滲透脫鹽裝置進行脫鹽處理得到濃水和產水，產水直接排出，濃水排出至反應區的具體方法為：S1、將含鹽廢水輸送至一級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理，得到一級濃水和一級產水，一級產水直接排出；S2、將一級濃水輸送至二級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理；得到二級濃水和二級產水，二級濃水排出至反應區；S3、將二級產水輸送至三級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理，得到三級濃水和三級產水，三級產水直接排出，三級濃水輸送至一級反滲透脫鹽區。
9.根據權利要求6所述的一種含鹽廢水的濃縮減量方法，其特征在于，所述濃水再次排出至反滲透脫鹽裝置進行再次脫鹽處理中的反滲透脫鹽裝置為三級反滲透脫鹽區。
10.根據權利要求6所述的一種含鹽廢水的濃縮減量方法，其特征在于：所述低脫鹽膜濃縮裝置中運行壓力為50-70bar。
發明內容
本發明的目的在于提供一種含鹽廢水的濃縮減量系統及其方法，以解決上述提出的問題。
為實現上述目的，本發明提供如下技術方案：一種含鹽廢水的濃縮減量系統，包括依次通過管道連通的反滲透脫鹽裝置、雜質凈化裝置、恒溫控制裝置和低脫鹽膜濃縮裝置，所述反滲透脫鹽裝置的內部設置有高脫鹽反滲透膜，所述雜質凈化裝置包括相互連通的反應區和膜分離區，所述反應區與反滲透脫鹽裝置相連通，所述反應區內設置有藥劑進口，所述膜分離區的內部設置有濾膜，所述低脫鹽膜濃縮裝置的內部設置有脫鹽件。
在本案中，所述反滲透脫鹽裝置包括依次連通的一級反滲透脫鹽區、二級反滲透脫鹽區和三級反滲透脫鹽區。
在本案中，所述濾膜為微濾膜或者超濾膜中任一種，過濾精度為0.2-0.02μm。
在本案中，所述脫鹽件為納濾膜或者反滲透膜中任一種或兩者組合。
在本案中，所述恒溫控制裝置具體為換熱器，所述換熱器為板式換熱器或列管式換熱器中任一種，溫度控制在20-35℃。
一種含鹽廢水的濃縮減量方法，包括如下步驟：
將含鹽廢水輸送至反滲透脫鹽裝置進行脫鹽處理得到濃水和產水，產水直接排出，濃水排出至反應區；
通過藥劑進口向反應區投入化學藥劑一、化學藥劑二和化學藥劑三，對反應區內的濃水進行去雜質處理；
去完雜質后的濃水進入膜分離區進行分離處理后得到凈化產水和濃縮固體物質；
凈化產水通過恒溫控制裝置進行加熱且恒溫控制后排至低脫鹽膜濃縮裝置進行濃縮處理，得到濃水和產水，產水再次排出至反滲透脫鹽裝置進行再次脫鹽處理，濃水直接排出。
在本案中，所述化學藥劑一為氯化鎂或鋁酸鈉；所述化學藥劑二為氫氧化鈉；所述化學藥劑三為粉末活性炭。
在本案中，所述將含鹽廢水輸送至反滲透脫鹽裝置進行脫鹽處理得到濃水和產水，產水直接排出，濃水排出至反應區的具體方法為：
S1、將含鹽廢水輸送至一級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理，得到一級濃水和一級產水，一級產水直接排出；
S2、將一級濃水輸送至二級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理；得到二級濃水和二級產水，二級濃水排出至反應區；
S3、將二級產水輸送至三級反滲透脫鹽區，采用高脫鹽反滲透膜進行脫鹽處理，得到三級濃水和三級產水，三級產水直接排出，三級濃水輸送至一級反滲透脫鹽區。
在本案中，所述濃水再次排出至反滲透脫鹽裝置進行再次脫鹽處理中的反滲透脫鹽裝置為三級反滲透脫鹽區。
在本案中，所述低脫鹽膜濃縮裝置中運行壓力為50-70bar。
有益效果如下：
本發明可處理各種規模和濃度的含鹽廢水，與傳統的HPRO、STRO、DTRO等高壓反滲透濃縮技術對比，本發明運行壓力低，濃縮倍率高，含鹽廢水減量化更加明顯，投資省，運行和維護成本低，經濟效益明顯，可普遍應用于各種含鹽廢水的回收減量處理。
（發明人：裘碧英;王非）
