公布日：2023.03.07
申請日：2022.11.28
分類號：B01D21/00(2006.01)I;B08B3/04(2006.01)I
摘要
本發明公開了一種重力旋轉式污水處理裝置，包括污水處理箱、傳動組件、震蕩組件和底座；所述污水處理箱內設有外箱，所述外箱的內部固定連接有內箱，所述外箱的外部固定連接有連接環，所述傳動組件內設有齒環、主動齒輪和從動齒輪，所述主動齒輪的內部固定連接有攪拌軸，涉及污水處理裝置領域。本發明由于內箱的外側設置有目數為400的濾網，因此攪拌軸攪拌后可將污水變渾濁，使得污染物也可參與到外箱和內箱的清理作業中來，解決沾染在外箱和內箱的污染物難以清理的問題，避免沉淀物積聚在設備內部導致后續進入設備的污水會因為沉掉物加劇污染程度，不利于重力旋轉式污水處理作業的問題，保證后續的污水處理作業效果。
權利要求書

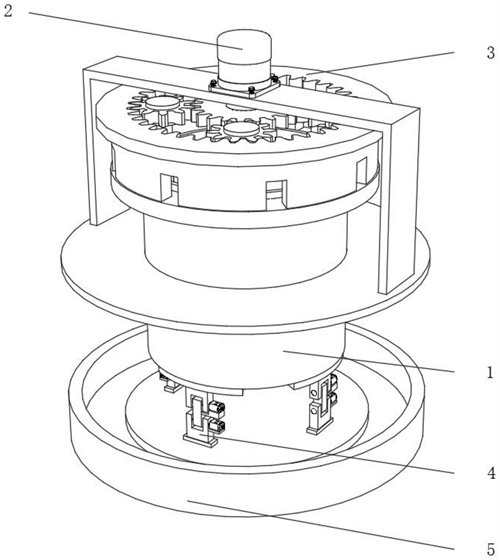

1.一種重力旋轉式污水處理裝置，包括污水處理箱(1)、傳動組件(3)、震蕩組件(4)和底座(5)；其特征在于：所述污水處理箱(1)內設有外箱(11)，所述外箱(11)的內部固定連接有內箱(12)，所述外箱(11)的外部固定連接有連接環(13)，所述傳動組件(3)內設有齒環(34)、主動齒輪(35)和從動齒輪(36)，所述主動齒輪(35)的內部固定連接有攪拌軸(7)，所述從動齒輪(36)的內部卡接有清潔輥(6)，所述齒環(34)通過連接架(31)與連接環(13)活動連接，所述攪拌軸(7)與內箱(12)相適配，所述清潔輥(6)與外箱(11)相適配，所述齒環(34)、主動齒輪(35)和從動齒輪(36)相互嚙合連接。
2.根據權利要求1所述的一種重力旋轉式污水處理裝置，其特征在于，所述震蕩組件(4)內設有鉸座一(43)、鉸座二(44)和鉸桿(45)，所述鉸座一(43)的一側固定連接有馬達一(41)，所述鉸座二(44)的一側固定連接有馬達二(42)，所述馬達二(42)的輸出端穿過鉸座二(44)與鉸桿(45)固定連接，所述馬達一(41)的輸出端穿過鉸座一(43)與鉸桿(45)轉動連接，所述馬達二(42)的輸出端與鉸桿(45)的一側固定連接，所述馬達一(41)的輸出端與鉸桿(45)的另一側活動連接且與鉸座一(43)固定連接，所述鉸座二(44)遠離鉸桿(45)的一側與底座(5)固定連接，所述鉸座一(43)遠離鉸桿(45)的一側通過連接座(46)與外箱(11)固定連接。
3.根據權利要求2所述的一種重力旋轉式污水處理裝置，其特征在于，所述外箱(11)的外側套設有電機架(21)，所述電機架(21)的一側固定連接有電機(2)，所述電機(2)的輸出端穿過電機架(21)與攪拌軸(7)固定連接。
4.根據權利要求3所述的一種重力旋轉式污水處理裝置，其特征在于，所述連接架(31)與齒環(34)固定連接，所述連接架(31)的內部開設有插孔(33)，所述連接環(13)的一側固定連接有插桿(14)，所述插孔(33)與插桿(14)相適配。
5.根據權利要求4所述的一種重力旋轉式污水處理裝置，其特征在于，所述清潔輥(6)的外圓周壁固定連接有臺階(61)，所述清潔輥(6)的一側螺合連接有螺桿(62)，所述螺桿(62)遠離清潔輥(6)的一端固定連接有端蓋(63)，所述清潔輥(6)通過端蓋(63)和臺階(61)與從動齒輪(36)卡接。
6.根據權利要求5所述的一種重力旋轉式污水處理裝置，其特征在于，所述從動齒輪(36)設置有四組，四組所述從動齒輪(36)均以主動齒輪(35)圓心為幾何中心環形陣列均分在主動齒輪(35)的外側。
7.根據權利要求6所述的一種重力旋轉式污水處理裝置，其特征在于，所述攪拌軸(7)的外側固定連接有若干組攪拌葉。
8.根據權利要求7所述的一種重力旋轉式污水處理裝置，其特征在于，所述震蕩組件(4)設置有四組，四組所述震蕩組件(4)均與外箱(11)圓心為幾何中心環形陣列均分在外箱(11)的一側。
9.根據權利要求8所述的一種重力旋轉式污水處理裝置，其特征在于，所述連接座(46)結構呈月牙狀。
10.根據權利要求9所述的一種重力旋轉式污水處理裝置，其特征在于，所述插桿(14)與插孔(33)過盈配合。
發明內容
本發明的目的在于提供一種重力旋轉式污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種重力旋轉式污水處理裝置，包括污水處理箱、傳動組件、震蕩組件和底座；所述污水處理箱內設有外箱，所述外箱的內部固定連接有內箱，所述外箱的外部固定連接有連接環，所述傳動組件內設有齒環、主動齒輪和從動齒輪，所述主動齒輪的內部固定連接有攪拌軸，所述從動齒輪的內部卡接有清潔輥，所述齒環通過連接架與連接環活動連接，所述攪拌軸與內箱相適配，所述清潔輥與外箱相適配，所述齒環、主動齒輪和從動齒輪相互嚙合連接。
作為本發明再進一步的方案：所述震蕩組件內設有鉸座一、鉸座二和鉸桿，所述鉸座一的一側固定連接有馬達一，所述鉸座二的一側固定連接有馬達二，所述馬達二的輸出端穿過鉸座二與鉸桿固定連接，所述馬達一的輸出端穿過鉸座一與鉸桿轉動連接，所述馬達二的輸出端與鉸桿的一側固定連接，所述馬達一的輸出端與鉸桿的另一側活動連接且與鉸座一固定連接，所述鉸座二遠離鉸桿的一側與底座固定連接，所述鉸座一遠離鉸桿的一側通過連接座與外箱固定連接。
作為本發明再進一步的方案：所述外箱的外側套設有電機架，所述電機架的一側固定連接有電機，所述電機的輸出端穿過電機架與攪拌軸固定連接。
作為本發明再進一步的方案：所述連接架與齒環固定連接，所述連接架的內部開設有插孔，所述連接環的一側固定連接有插桿，所述插孔與插桿相適配。
作為本發明再進一步的方案：所述清潔輥的外圓周壁固定連接有臺階，所述清潔輥的一側螺合連接有螺桿，所述螺桿遠離清潔輥的一端固定連接有端蓋，所述清潔輥通過端蓋和臺階與從動齒輪卡接。
作為本發明再進一步的方案：所述從動齒輪設置有四組，四組所述從動齒輪均以主動齒輪圓心為幾何中心環形陣列均分在主動齒輪的外側。
作為本發明再進一步的方案：所述攪拌軸的外側固定連接有若干組攪拌葉。
作為本發明再進一步的方案：所述震蕩組件設置有四組，四組所述震蕩組件均與外箱圓心為幾何中心環形陣列均分在外箱的一側。
作為本發明再進一步的方案：所述連接座結構呈月牙狀。
作為本發明再進一步的方案：所述插桿與插孔過盈配合。
與現有技術相比，本發明的有益效果是：
1、由于內箱的外側設置有目數為400的濾網，因此攪拌軸攪拌后可將污水變渾濁，使得污染物也可參與到外箱和內箱的清理作業中來，解決沾染在外箱和內箱的污染物難以清理的問題，避免沉淀物積聚在設備內部導致后續進入設備的污水會因為沉掉物加劇污染程度，不利于重力旋轉式污水處理作業的問題，保證后續的污水處理作業效果；
2、通過將連接架與連接環分開后將污水傾倒入內箱內部，接著通過插孔和插桿將連接架與連接環固定連接、固定連接后可使攪拌軸插入內箱中且清潔輥可插入外箱中，然后驅動電機帶動攪拌軸轉動，使攪拌軸可對內箱內部的污水進行攪拌，由于攪拌軸的外側固定連接有與從動齒輪嚙合連接的主動齒輪，因此攪拌軸轉動后會帶動主動齒輪環繞攪拌軸轉動，使外箱內部的清潔輥在污水處理箱內部環繞運動，可同時進行外箱和內箱的清理作業，節省能源；
3、通過驅動若干個馬達一和馬達二工作，使馬達一帶動鉸座一擺動、馬達二帶動鉸桿擺動，利用鉸座一和鉸桿隨機和差異的擺動帶動與鉸座一連接的連接座運動，通過連接座的運動帶動與連接座連接的污水處理箱擺動，可使沉積到外箱和內箱側壁的污染物活躍，使其可以跟隨污水一并運動而不是沉降在外箱和內箱側壁，可利用活躍的污染物提升污水處理箱的清潔效果。
（發明人：匡運清;周正生;周四新）
