公布日：2022.04.12
申請日：2022.02.17
分類號：C02F9/02(2006.01)I
摘要
本發明公開了污水過濾技術領域的一種環境保護用醫院生活污水過濾設備，包括底座和過濾箱，底座的頂部設有過濾箱，過濾箱和底座固定連接，過濾箱的內部設有水質檢測儀，過濾箱的一側設有進化箱，進化箱的一側設有除味箱，除味箱和進化箱通過管道連接，通過設有的過濾箱，醫院污水首先進入過濾箱，過濾箱對其進行過濾，過濾完成后，水質檢測儀將對過濾后的水質進行檢測，從而得知水質是否達標，在使用時更加安全，過濾后的污水進入進化箱，對其進行殺菌處理，進化箱可提高對污水的進化速度，從而提高了污水處理時的效率，同時提高了水質，殺菌后的污水進入除味箱，對污水中的異味進行處理，當二次利用是不會有刺激性味道，使用時更加舒心。
權利要求書

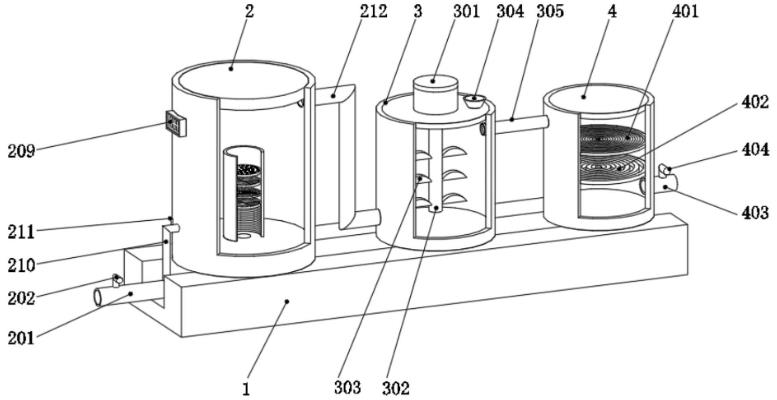

1.一種環境保護用醫院生活污水過濾設備，包括底座(1)和過濾箱(2)，其特征在于：所述底座(1)的頂部設有過濾箱(2)，所述過濾箱(2)和底座(1)固定連接，所述過濾箱(2)的內部設有水質檢測儀(208)，所述過濾箱(2)的一側設有進化箱(3)，所述進化箱(3)的一側設有除味箱(4)，所述除味箱(4)和進化箱(3)通過管道連接。
2.根據權利要求1所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述過濾箱(2)的一側設有顯示屏(209)，所述顯示屏(209)和過濾箱(2)通過螺絲固定，所述過濾箱(2)的底部一側設有回流管(210)，所述回流管(210)和過濾箱(2)通過穿插固定，所述回流管(210)的一側設有第一控制閥(211)，所述第一控制閥(211)和回流管(210)轉動連接。
3.根據權利要求1所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述過濾箱(2)的底部設有進水管(201)，所述進水管(201)和過濾箱(2)固定連接，所述進水管(201)的一側設有第二控制閥(202)，所述第二控制閥(202)和進水管(201)轉動連接。
4.根據權利要求1所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述過濾箱(2)的內部設有過濾桶(203)，所述過濾桶(203)和過濾箱(2)固定連接，所述過濾桶(203)的內部設有吸附層(204)，所述吸附層(204)的頂部設有第一過濾網(205)，所述第一過濾網(205)和過濾桶(203)固定連接。
5.根據權利要求4所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述第一過濾網(205)的頂部設有第一活性炭(206)，所述第一活性炭(206)和過濾桶(203)固定連接，所述第一活性炭(206)的頂部設有第二過濾網(207)，所述過濾箱(2)的一側設有第一連接管(212)，所述過濾箱(2)的一側設有第一檢修門(213)。
6.根據權利要求1所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述進化箱(3)的頂部設有電機(301)，所述電機(301)和進化箱(3)通過螺絲固定，所述電機(301)的輸出端設有旋轉軸(302)，所述旋轉軸(302)和進化箱(3)轉動連接，所述旋轉軸(302)的一側設有攪拌葉(303)，所述攪拌葉(303)和旋轉軸(302)固定連接。
7.根據權利要求6所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述電機(301)的一側設有加藥口(304)，所述進化箱(3)的一側頂部設有第二連接管(305)，所述第二連接管(305)和進化箱(3)通過穿插固定，所述進化箱(3)的一側設有第二檢修門(306)。
8.根據權利要求1所述的一種環境保護用醫院生活污水過濾設備，其特征在于：所述除味箱(4)的內部設有第三過濾網(401)，所述第三過濾網(401)的底部設有第二活性炭(402)，所述第二活性炭(402)和除味箱(4)固定連接，所述除味箱(4)的一側底部設有出水管(403)，所述出水管(403)和除味箱(4)通過穿插固定，所述出水管(403)的一側設有第三控制閥(404)，所述第三控制閥(404)和出水管(403)轉動連接，所述除味箱(4)的一側設有第三檢修門(405)。
發明內容
本發明的目的在于提供一種環境保護用醫院生活污水過濾設備，以解決上述背景技術中提出一種污水過濾設備還存在部分缺陷，其在對污水過濾時，不具備水質監測的功能，過濾完成后的水質是否達標不能保證，若直接進行二次利用，存在安全隱患，且在對污水進行進化時，效率較低，嚴重的降低了工作效率，不能滿足人日常所需的問題。
為實現上述目的，本發明提供如下技術方案：一種環境保護用醫院生活污水過濾設備，包括底座和過濾箱，所述底座的頂部設有過濾箱，所述過濾箱和底座固定連接，所述過濾箱的一側設有進化箱，所述進化箱的一側設有除味箱，所述除味箱和進化箱通過管道連接。
優選的，所述過濾箱的一側設有顯示屏，所述顯示屏和過濾箱通過螺絲固定，所述過濾箱的底部一側設有回流管，所述回流管和過濾箱通過穿插固定，所述回流管的一側設有第一控制閥，所述第一控制閥和回流管轉動連接。
優選的，所述過濾箱的底部設有進水管，所述進水管和過濾箱固定連接，所述進水管的一側設有第二控制閥，所述第二控制閥和進水管轉動連接。
優選的，所述過濾箱的內部設有過濾桶，所述過濾桶和過濾箱固定連接，所述過濾桶的內部設有吸附層，所述吸附層的頂部設有第一過濾網，所述第一過濾網和過濾桶固定連接。
優選的，所述第一過濾網的頂部設有第一活性炭，所述第一活性炭和過濾桶固定連接，所述第一活性炭的頂部設有第二過濾網，所述過濾箱的一側設有第一連接管，所述過濾箱的一側設有第一檢修門。
優選的，所述進化箱的頂部設有電機，所述電機和進化箱通過螺絲固定，所述電機的輸出端設有旋轉軸，所述旋轉軸和進化箱轉動連接，所述旋轉軸的一側設有攪拌葉，所述攪拌葉和旋轉軸固定連接。
優選的，所述電機的一側設有加藥口，所述進化箱的一側頂部設有第二連接管，所述第二連接管和進化箱通過穿插固定，所述進化箱的一側設有第二檢修門。
優選的，所述除味箱的內部設有第三過濾網，所述第三過濾網的底部設有第二活性炭，所述第二活性炭和除味箱固定連接，所述除味箱的一側底部設有出水管，所述出水管和除味箱通過穿插固定，所述出水管的一側設有第三控制閥，所述第三控制閥和出水管轉動連接，所述除味箱的一側設有第三檢修門。
與現有技術相比，本發明的有益效果是：
1、通過設有的過濾箱，在使用該污水過濾設備時，醫院污水首先進入過濾箱，過濾箱對其進行過濾，去除污水內的雜質，過濾完成后，水質檢測儀將對過濾后的水質進行檢測，從而得知水質是否達標，在使用時更加安全，過濾后的污水進入進化箱，對其進行殺菌處理，進化箱可提高對污水的進化速度，從而提高了污水處理時的效率，同時提高了水質，殺菌后的污水進入除味箱，對污水中的異味進行處理，當二次利用是不會有刺激性味道，使用時更加舒心，解決了一種污水過濾設備還存在部分缺陷，其在對污水過濾時，不具備水質監測的功能，過濾完成后的水質是否達標不能保證，若直接進行二次利用，存在安全隱患，且在對污水進行進化時，效率較低，嚴重的降低了工作效率，不能滿足人日常所需的問題。
2、通過設有的顯示屏，水質檢測完成后，可通過顯示屏觀察檢測結果，結構簡單，為使用者提供了便利，當檢測到的水質不達標時，控制中心便會自動打開第一控制閥，過濾箱內的水便會通過回流管進入進水管，在進水管的運輸下重進進入過濾箱，再次進行過濾，直到檢測的水質達標后才能進入下一個加工環節，從而有效的保證了水質，解決了現有的污水過濾設備不具備二次過濾的功能的問題。
3、通過設有的過濾桶，實現了各部件的固定，使其在對污水進行過濾時更加穩定，通過設有的吸附層，實現雜質的儲存，當污水經過過濾桶時，污水中的雜質便會被吸附在吸附層的表面，可避免第一過濾網出現堵塞，通過設有的第一過濾網，實現了污水的初步過濾，降低水中的雜質，解決了現有的污水過濾設備的過濾網容易發生堵塞的問題。
4、通過設有除味箱，進化后的污水經過第二連接管進入除味箱的內部，在重力作用下落在第三過濾網的表面，第三過濾網可再次對其進行過濾，避免在加入凈化劑時，有灰塵通過加藥口進入水中，通過設有的第二活性炭，可對水中凈化劑的味道進行吸附，從而保證了水的清新，當除味完成后，打開第三控制閥，處理后的水從出水管流出，便可進行再次利用，通過設有的第三檢修門，使除味箱在檢修時更加方便，解決了現有的污水過濾設備不具備對凈化劑進行除味的問題。
5、通過設有的第一活性炭，可對水中的異味進行清除，由于醫院用水藥水味較重，第一活性炭可有效對其進行清除，從而保證了水質，通過設有的第二過濾網，可對污水進一步進行過濾，徹底清除污水中的細小顆粒，使處理后的水在使用時更加安全可靠，通過設有的第一連接管，實現了過濾箱和進化箱之間的連接，通過設有的第一檢修門，為過濾箱的檢修提供了便捷。
（發明人：姚勇;王勤;隋艷林）
