高新污水管線高壓沖洗疏通系統

發布時間:2023-9-20 10:40:05  中國污水處理工程網

公布日:2022.04.01

申請日:2021.12.27

分類號:E01C11/22(2006.01)I;E03B3/02(2006.01)I;E03F3/04(2006.01)I;E03F5/04(2006.01)I;E03F5/06(2006.01)I;E03F7/02(2006.01)I;

E03F9/00(2006.01)I

摘要

本發明涉及沖洗裝置技術領域,具體是涉及一種污水管線高壓沖洗疏通裝置,包括:儲水管;封口機構,設置于儲水管的內部,封口機構非工作狀態時,封口機構的輸出端封閉于儲水管底部的出水口;封蓋,設置于儲水管的頂部的進水口,封蓋上環繞設有多個漏水口;流量控制機構,設置于儲水管的內部,流量控制機構用于控制漏水口的張開面積;輸水管,輸水管的進水口與儲水管的出水口連接;三通管,輸水管的出水口與三通管的進水口連接;進污管,進污管的出污口與三通管的進污口連接;排污管,三通管的出污口與排污管的進污口連接,本技術方案可以在對雨水進行定量收集,并且在收集完成后對管線進行高壓沖洗,提高了清洗質量及沖洗效率。


權利要求書

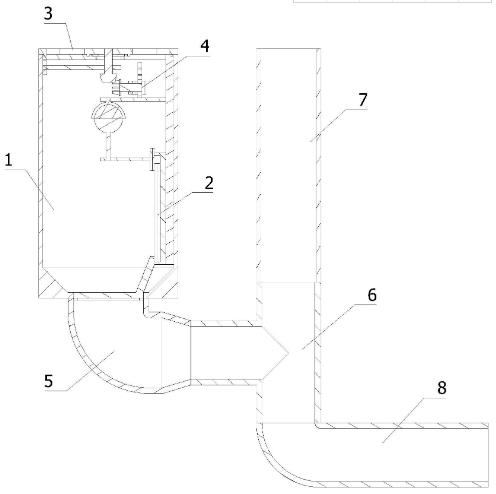

1.一種污水管線高壓沖洗疏通裝置,其特征在于,包括:儲水管(1);封口機構(2),設置于儲水管(1)的內部,封口機構(2)非工作狀態時,封口機構(2)的輸出端封閉于儲水管(1)底部的出水口;封蓋(3),設置于儲水管(1)的頂部的進水口,封蓋(3)上環繞設有多個漏水口(3a);流量控制機構(4),設置于儲水管(1)的內部,流量控制機構(4)用于控制漏水口(3a)的張開面積;輸水管(5),輸水管(5)的進水口與儲水管(1)的出水口連接;三通管(6),三通管(6)分為進水口、進污口和出污口,三通管(6)的進污口與出污口處于同一軸線,輸水管(5)的出水口與三通管(6)的進水口連接;進污管(7),進污管(7)的出污口與三通管(6)的進污口連接;排污管(8),三通管(6)的出污口與排污管(8)的進污口連接。

2.根據權利要求1所述的一種污水管線高壓沖洗疏通裝置,其特征在于,儲水管(1)的內壁設有滑軌(1a),封口機構(2)的非工作部與滑軌(1a)滑動連接;儲水管(1)的底部的出水口呈漏斗形。

3.根據權利要求2所述的一種污水管線高壓沖洗疏通裝置,其特征在于,封口機構(2)包括:雙面滑槽架(2a),位于儲水管(1)的內部,并且雙面滑槽架(2a)的一面與滑軌(1a)滑動連接;浮動組件(2b),位于儲水管(1)的內部,并且浮動組件(2b)與雙面滑槽架(2a)的另一面滑動連接;封口組件(2c),設置于雙面滑槽架(2a)的底部。

4.根據權利要求3所述的一種污水管線高壓沖洗疏通裝置,其特征在于,浮動組件(2b)包括:浮球(2b1);繩(2b2),繩(2b2)的一端與浮球(2b1)連接;滑動架(2b3),繩(2b2)的另一端與滑動架(2b3)連接,滑動架(2b3)與雙面滑槽架(2a)滑動連接。

5.根據權利要求3所述的一種污水管線高壓沖洗疏通裝置,其特征在于,封口組件(2c)包括:連接架(2c1),設置于雙面滑槽架(2a)的底部;圓板(2c2),設置于連接架(2c1)上;橡膠環(2c3),設置于圓板(2c2)的底面。

6.根據權利要求4所述的一種污水管線高壓沖洗疏通裝置,其特征在于,流量控制機構(4)包括:扇面板(4a),有多個,多個扇面板(4a)環繞設置于封蓋(3)的底部,并且扇面板(4a)與封蓋(3)滑動連接,漏水口(3a)呈扇形;旋轉驅動組件(4b),設置于儲水管(1)的內部,封口機構(2)工作狀態時,浮球(2b1)頂起旋轉驅動組件(4b)的受力端;旋轉連動組件(4c),設置于儲水管(1)的內部,旋轉連動組件(4c)的受力端與旋轉驅動組件(4b)的輸出端傳動連接,旋轉連動組件(4c)的輸出端與扇面板(4a)的受力端與連接,旋轉連動組件(4c)上設有扭簧,封口機構(2)非工作狀態時,扭簧通過旋轉連動組件(4c)驅動扇面板(4a)將漏水口(3a)不完全封閉。

7.根據權利要求6所述的一種污水管線高壓沖洗疏通裝置,其特征在于,旋轉驅動組件(4b)包括:罩體(4b1);滑動板(4b2),罩體(4b1)設置于滑動板(4b2)的一端,滑動板(4b2)的另一端與滑軌(1a)滑動連接;齒條(4b3),設置于滑動板(4b2)上;驅動桿(4b4),可轉動安裝于儲水管(1)的內部;第一齒輪(4b5),設置于驅動桿(4b4)的一端,第一齒輪(4b5)與齒條(4b3)嚙合;第一錐齒輪(4b6),設置于驅動桿(4b4)的另一端,第一錐齒輪(4b6)與旋轉連動組件(4c)的受力端傳動連接。

8.根據權利要求7所述的一種污水管線高壓沖洗疏通裝置,其特征在于,旋轉連動組件(4c)包括:連動桿(4c1),可轉動安裝于儲水管(1)的內部;第二錐齒輪(4c2),設置于連動桿(4c1)的一端,并且第二錐齒輪(4c2)與第一錐齒輪(4b6)嚙合;第二齒輪(4c3),設置于連動桿(4c1)的另一端,扇面板(4a)的內緣設有凸齒,第二齒輪(4c3)與扇面板(4a)的凸齒嚙合。

發明內容

為解決上述技術問題,提供一種污水管線高壓沖洗疏通裝置,本技術方案可以在對雨水進行定量收集,并且在收集完成后對管線進行高壓沖洗,提高了清洗質量及沖洗效率。

為達到以上目的,本發明采用的技術方案為:

一種污水管線高壓沖洗疏通裝置,包括:

儲水管;

封口機構,設置于儲水管的內部,封口機構非工作狀態時,封口機構的輸出端封閉于儲水管底部的出水口;

封蓋,設置于儲水管的頂部的進水口,封蓋上環繞設有多個漏水口;

流量控制機構,設置于儲水管的內部,流量控制機構用于控制漏水口的張開面積;

輸水管,輸水管的進水口與儲水管的出水口連接;

三通管,三通管分為進水口、進污口和出污口,三通管的進污口與出污口處于同一軸線,輸水管的出水口與三通管的進水口連接;

進污管,進污管的出污口與三通管的進污口連接;

排污管,三通管的出污口與排污管的進污口連接。

優選的,儲水管的內壁設有滑軌,封口機構的非工作部與滑軌滑動連接;

儲水管的底部的出水口呈漏斗形。

優選的,封口機構包括:

雙面滑槽架,位于儲水管的內部,并且雙面滑槽架的一面與滑軌滑動連接;

浮動組件,位于儲水管的內部,并且浮動組件與雙面滑槽架的另一面滑動連接;

封口組件,設置于雙面滑槽架的底部。

優選的,浮動組件包括:

浮球;繩,繩的一端與浮球連接;

滑動架,繩的另一端與滑動架連接,滑動架與雙面滑槽架滑動連接。

優選的,封口組件包括:

連接架,設置于雙面滑槽架的底部;

圓板,設置于連接架上;

橡膠環,設置于圓板的底面。

優選的,流量控制機構包括:

扇面板,有多個,多個扇面板環繞設置于封蓋的底部,并且扇面板與封蓋滑動連接,漏水口呈扇形;

旋轉驅動組件,設置于儲水管的內部,封口機構工作狀態時,浮球頂起旋轉驅動組件的受力端;

旋轉連動組件,設置于儲水管的內部,旋轉連動組件的受力端與旋轉驅動組件的輸出端傳動連接,旋轉連動組件的輸出端與扇面板的受力端與連接,旋轉連動組件上設有扭簧,封口機構非工作狀態時,扭簧通過旋轉連動組件驅動扇面板將漏水口不完全封閉。

優選的,旋轉驅動組件包括:

罩體;

滑動板,罩體設置于滑動板的一端,滑動板的另一端與滑軌滑動連接;

齒條,設置于滑動板上;

驅動桿,可轉動安裝于儲水管的內部;

第一齒輪,設置于驅動桿的一端,第一齒輪與齒條嚙合;

第一錐齒輪,設置于驅動桿的另一端,第一錐齒輪與旋轉連動組件的受力端傳動連接。

優選的,旋轉連動組件包括:

連動桿,可轉動安裝于儲水管的內部;

第二錐齒輪,設置于連動桿的一端,并且第二錐齒輪與第一錐齒輪嚙合;

第二齒輪,設置于連動桿的另一端,扇面板的內緣設有凸齒,第二齒輪與扇面板的凸齒嚙合。

本發明與現有技術相比具有的有益效果是:在平時通過儲水管對路面的積水和雨水進行收集,居民產生的污水則排入進污管中,排入進污管中的污水一路向下穿過依次穿過三通管的進污口和出污口,最后污水進入排污管排走,當儲水管的內部儲水量較少時由于無法對排污管進行有效沖洗,封口機構對儲水管的出水口進行封閉,當儲水管內部的儲水量達到一定閾值時,例如在下大雨時,雨水通過封蓋的漏水口進入儲水管的內部,當儲水管內部的雨水上漲至一定閾值時帶動封口機構的向上移動,使得儲水管的出水口打開,雨水便依次通過輸水管和三通管,最后進入排污管對其進行沖洗,在封口機構脫離對儲水管出水口封閉的過程中推動流量控制機構的受力端,流量控制機構的輸出端將封蓋的漏水口完全張開,增加漏水口的進水量;

1、通過流量控制機構的設置,可以在下大雨時充分打開封蓋的漏水口的進水量;

2、通過本設備的設置,可以在對雨水進行定量收集,并且在收集完成后對管線進行高壓沖洗,提高了清洗質量及沖洗效率。

(發明人:趙小燕)
