公布日：2022.06.21
申請日：2021.04.21
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

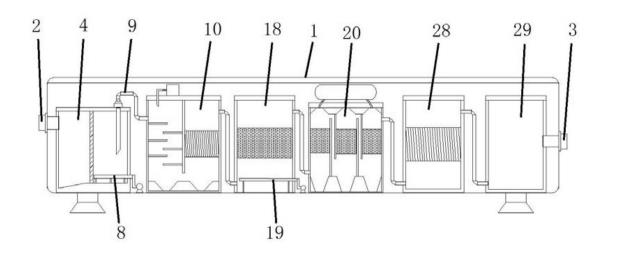

本發明公開了一種一體化污水處理設備，包括殼體，殼體沿長度方向兩側分別連通設有進水管和出水管，殼體內部沿進水管至出水管方向依次連通設置有綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室、二級沉淀室和清水室，殼體外側設有污泥濃縮箱，綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室和二級沉淀室分別通過污泥輸送管路與污泥濃縮箱相連通。其通過對污水進行多級處理，適用于水質和水量波動較大的污水，有效保證了出水水質的穩定性，而且設備運行成本及維護費用均較低。
權利要求書
1.一種一體化污水處理設備，其特征在于，包括殼體，所述殼體沿長度方向兩側分別連通設有進水管和出水管，所述殼體內部沿進水管至出水管方向依次連通設置有綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室、二級沉淀室和清水室，所述殼體外側設有污泥濃縮箱，所述綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室和二級沉淀室分別通過污泥輸送管路與所述污泥濃縮箱相連通；所述綜合調節室內沿污水流動方向安裝有格柵板，所述格柵板將所述綜合調節室內部沿水流方向依次劃分為過濾腔和調節腔，所述調節腔內部設有第一曝氣裝置，且所述調節腔內部通過提升裝置與所述絮凝沉淀室相連通；所述絮凝沉淀室內部沿污水流動設有豎向設置的分隔板，所述分隔板底部與所述絮凝沉淀室內底部之間預留有空隙，所述分隔板將所述絮凝沉淀室內部沿水流方向依次劃分為混合腔和沉淀腔，所述混合腔內側壁上相對兩側交錯設置有折流板，所述絮凝沉淀室內頂部設有加藥箱，所述加藥箱通過加藥管與所述混合腔相連通，所述沉淀腔內部設有斜管沉淀組件，所述沉淀腔內上部通過輸水管路與所述好氧室內下部相連通；所述兼氧厭氧室內部設有擋板，所述擋板將所述兼氧厭氧室內部沿水流方向依次分隔為相連通的兼氧室、缺氧室和厭氧室，所述兼氧室、所述缺氧室、所述厭氧室和所述好氧室內均安裝有微生物填料，所述兼氧室、缺氧室和厭氧室頂部與集氣裝置相連通。
2.根據權利要求1所述的一體化污水處理設備，其特征在于，所述擋板頂部與所述兼氧厭氧室內頂部預留間隙，用于供污水流通，所述缺氧室和所述厭氧室內頂部靠近于所述擋板處設有豎向設置的溢流板，所述溢流板底部高度低于與其位于同一腔室內的微生物填料頂部的高度。
3.根據權利要求1所述的一體化污水處理設備，其特征在于，所述好氧室內下部設有第二曝氣裝置，所述兼氧厭氧室底部分別通過第一污泥泵、第二污泥泵與所述好氧室相連通，在第一污泥泵和第二污泥泵作用下將所述好氧室與所述兼氧厭氧室中沉降的污泥進行循環交換流動。
4.根據權利要求1所述的一體化污水處理設備，其特征在于，所述好氧室與所述兼氧厭氧室內部的所述微生物填料表面吸附有微生物并形成生物膜，所述微生物填料的體積為對應腔室區域內體積的20-40％。
5.根據權利要求1所述的一體化污水處理設備，其特征在于，所述綜合調節室、所述絮凝沉淀室、所述好氧室、所述兼氧厭氧室、所述二級沉淀室和所述清水室內均安裝有液位器。
6.根據權利要求1所述的一體化污水處理設備，其特征在于，所述綜合調節室內部相對兩側的側壁上開設有滑槽，所述格柵板端部設有滑動設置在所述滑槽內的滑塊，所述格柵板與所述綜合調節室內污水流動方向相垂直設置。
7.根據權利要求1所述的一體化污水處理設備，其特征在于，所述絮凝沉淀室內混合腔和沉淀腔底部、所述兼氧厭氧室內兼氧室、缺氧室和厭氧室底部、所述二級沉淀室底部均設有用于收集污泥的泥斗。
8.根據權利要求1所述的一體化污水處理設備，其特征在于，所述過濾腔內底部傾斜設置。
9.根據權利要求1所述的一體化污水處理設備，其特征在于，所述提升裝置包括提升管路和提升泵，所述提升管路兩端分別與所述調節腔內部和所述混合腔上部相連通，所述提升泵安裝在所述提升管路上。
發明內容
為了解決上述背景技術中存在的問題，本發明提供一種一體化污水處理設備，其通過對污水進行多級處理，適用于水質和水量波動較大的污水，有效保證了出水水質的穩定性，而且設備運行成本及維護費用均較低。
為了實現上述目的，本發明采用以下技術方案：
本發明提供一種一體化污水處理設備，包括殼體，所述殼體沿長度方向兩側分別連通設有進水管和出水管，所述殼體內部沿進水管至出水管方向依次連通設置有綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室、二級沉淀室和清水室，所述殼體外側設有污泥濃縮箱，所述綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室和二級沉淀室分別通過污泥輸送管路與所述污泥濃縮箱相連通；
所述綜合調節室內沿污水流動方向安裝有格柵板，所述格柵板將所述綜合調節室內部沿水流方向依次劃分為過濾腔和調節腔，所述調節腔內部設有第一曝氣裝置，且所述調節腔內部通過提升裝置與所述絮凝沉淀室相連通；
所述絮凝沉淀室內部沿污水流動設有豎向設置的分隔板，所述分隔板底部與所述絮凝沉淀室內底部之間預留有空隙，所述分隔板將所述絮凝沉淀室內部沿水流方向依次劃分為混合腔和沉淀腔，所述混合腔內側壁上相對兩側交錯設置有折流板，所述絮凝沉淀室內頂部設有加藥箱，所述加藥箱通過加藥管與所述混合腔相連通，所述沉淀腔內部設有斜管沉淀組件，所述沉淀腔內上部通過輸水管路與所述好氧室內下部相連通；
所述兼氧厭氧室內部設有擋板，所述擋板將所述兼氧厭氧室內部沿水流方向依次分隔為相連通的兼氧室、缺氧室和厭氧室，所述兼氧室、所述缺氧室、所述厭氧室和所述好氧室內均安裝有微生物填料，所述兼氧室、缺氧室和厭氧室頂部與集氣裝置相連通。
進一步地改進在于，所述擋板頂部與所述兼氧厭氧室內頂部預留間隙，用于供污水流通，所述缺氧室和所述厭氧室內頂部靠近于所述擋板處設有豎向設置的溢流板，所述溢流板底部高度低于與其位于同一腔室內的微生物填料頂部的高度。通過設置，污水通過溢流的方式在兼氧室、缺氧室和厭氧室內進行流動，不需要外部動力輸送，節省設備運行成本，同時也保證了污水在相應腔室內停留的時間，使得兼氧室內微生物填料上的兼性菌、缺氧室和厭氧室內微生物填料上的厭氧菌將污水中懸浮污染物和可溶性有機物水解為有機酸，使大分子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物，有效的對污水進行充分降解處理。
進一步地改進在于，所述好氧室內下部設有第二曝氣裝置，所述兼氧厭氧室底部分別通過第一污泥泵、第二污泥泵與所述好氧室相連通，在第一污泥泵和第二污泥泵作用下將所述好氧室與所述兼氧厭氧室中沉降的污泥進行循環交換流動。通過第二曝氣裝置可對好氧室內溶氧量進行調節，好氧室內微生物填料上的好氧菌在有氧氣存在的條件下進行生物代謝以降解有機物，將水中的氨氮化合物進行硝化反應生成硝酸根，同時水中的有機物氧化分解供給吸磷微生物以能量，微生物從水中吸收磷，磷進入細胞組織，富集在微生物內，經沉淀分離后以富磷污泥的形式從系統中排出，可有效去除污水中有機物、氮、磷等；通過第一污泥泵和第二污泥泵定期將好氧室與兼氧厭氧室中的污泥進行交換，可有效減少污泥產生量，降低污泥處理費用，并對污泥中的污染物進行充分的分解處理，減少污泥二次污染。
進一步地改進在于，所述好氧室與所述兼氧厭氧室內部的所述微生物填料表面吸附有微生物并形成生物膜，所述微生物填料的體積為對應腔室區域內體積的20-40％。
進一步地改進在于，所述綜合調節室、所述絮凝沉淀室、所述好氧室、所述兼氧厭氧室、所述二級沉淀室和所述清水室內均安裝有液位器。通過安裝液位器能夠更清楚的觀察各腔室內液位情況，方便工作人員實時了解設備運行情況。
進一步地改進在于，所述綜合調節室內部相對兩側的側壁上開設有滑槽，所述格柵板端部設有滑動設置在所述滑槽內的滑塊，所述格柵板與所述綜合調節室內污水流動方向相垂直設置。通過滑槽和滑塊的配合作用，可方便快速的將格柵板取出或安裝至綜合調節室內，方便操作人員對格柵板進行清理、維修或更換，保證了設備的正常使用。
進一步地改進在于，所述絮凝沉淀室內混合腔和沉淀腔底部、所述兼氧厭氧室內兼氧室、缺氧室和厭氧室底部、所述二級沉淀室底部均設有用于收集污泥的泥斗。通過設置泥斗，可方便的對各腔室內沉積的污泥進行集中收集。
進一步地改進在于，所述過濾腔內底部傾斜設置。通過設置，可方便將過濾腔內底部沉積的雜質或污泥進行收集。
進一步地改進在于，所述提升裝置包括提升管路和提升泵，所述提升管路兩端分別與所述調節腔內部和所述混合腔上部相連通，所述提升泵安裝在所述提升管路上。
與現有技術相比，本發明具有如下有益效果：
本發明中將綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室、二級沉淀室和清水室集中為一體，對污水進行多級處理，適用于水質和水量波動較大的污水，有效保證了出水水質的穩定性，而且設備運行成本及維護費用均較低，經濟性強；通過綜合調節室中的格柵板可去除污水中較大的懸浮物和漂浮物，在調節腔內第一曝氣裝置的作用下對污水的水量和水質進行調節，絮凝沉淀室內部通過分割板劃分為混合腔和沉淀腔，通過在混合腔內設置折流板，可延長污水在混合腔內的流動路徑，使得污水與由加藥箱加入的絮凝劑更加充分的進行混合反應，不需額外配置攪拌裝置，降低了設備的成本，經過絮凝反應后的污水進入至沉淀腔內進行沉淀，隨后將污水依次引流至好氧室、兼氧厭氧室中進行生化降解，有效去除污水中的有機物、氮、磷等，再經二級沉淀室進行深度沉淀處理，經二級沉淀室排出的清水達到處理要求，可引入至清水室內循環再利用；綜合調節室、絮凝沉淀室、好氧室、兼氧厭氧室、二級沉淀室內底部沉積的污泥定期通過污泥輸送管路輸送至污泥濃縮箱內進行濃縮脫水處理，更好的保障了污水處理設備的工作性能。
（發明人：武剛;季杭;趙群）
