公布日：2022.05.10
申請日：2022.02.23
分類號：C02F11/122(2019.01)I;B01D33/03(2006.01)I;B01D33/42(2006.01)I;B01D33/80(2006.01)I;F16M11/42(2006.01)I
摘要
本發明公開了適用于污水站污泥脫水的移動式污泥脫水機及其使用方法，屬于污泥脫水機技術領域，將需要脫水的污泥通過壓榨筒的頂部倒入至壓榨筒內部，然后啟動驅動電機，通過驅動電機帶動第二轉桿轉動，從而通過第二轉桿帶動異形輪轉動，通過異形輪帶動頂桿不斷上下振動，并通過頂桿上的撞擊塊撞擊撞擊槽的內壁帶動振動過濾網振動，振動過濾網振動的同時配合第二振動彈簧和壓縮筒增加振動頻率，同時在驅動電機運動的時候還會同步帶動第二工型輪運動。
權利要求書

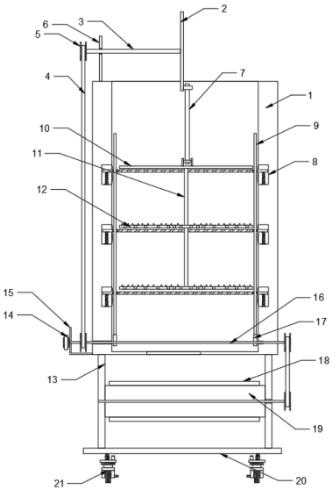

1.適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：包括壓榨筒(1)，所述壓榨筒(1)的底部兩側安裝有下側架(13)，且所述下側架(13)的內側設有污水傳送組件，所述壓榨筒(1)的底部設有污水出口并位于污水傳送組件上方處，所述壓榨筒(1)的內壁等間距開設有頂桿(9)，且位于頂桿(9)的內底部處安裝有振動支撐組件，該振動支撐組件的頂部安裝有過濾網組件，所述過濾網組件的兩側處貫穿設有撞擊桿組件，所述壓榨筒(1)的外側底部處安裝有驅動組件，該驅動組件的輸出端安裝有可帶動撞擊桿組件運動的異形輪撞擊組件，所述壓榨筒(1)的側頂部處安裝有側支撐架(6)，且所述側支撐架(6)內側通過軸承安裝有第一轉桿(3)，第一轉桿(3)的一端與所述驅動組件之間設有第一工型傳動組件，所述第一轉桿(3)的另一端安裝有壓榨輪組件，所述壓榨輪組件的端部鉸接有貫穿多組過濾網組件的壓榨盤組件，所述壓榨筒(1)側底部處于所述污水傳送組件之間設有第二工型傳動組件，所述下側架(13)的底部安裝有底座(20)，所述底座(20)的底部四角處安裝有振動移動輪組件。
2.根據權利要求1所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：污水傳送組件包括傳送皮帶(18)、主動傳送滾筒(19)、貫穿轉桿(27)和從動滾筒，所述下側架(13)的內側兩端處通過軸承分別安裝有貫穿轉桿(27)，一組貫穿轉桿(27)的外側套設有主動傳送滾筒(19)，另一組貫穿轉桿(27)的外側套設有從動滾筒，所述從動滾筒和主動傳送滾筒(19)的外側套設有傳送皮帶(18)。
3.根據權利要求2所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：所述振動支撐組件包括壓縮筒(37)、第二振動彈簧(36)和橡膠層(32)，所述側槽口(8)的內底部處安裝有壓縮筒(37)，且所述壓縮筒(37)的外側套設有第二振動彈簧(36)，所述壓縮筒(37)的頂部安裝有過濾網組件，所述側槽口(8)的外側套設有橡膠層(32)，且所述過濾網組件貫穿橡膠層(32)。
4.根據權利要求3所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：過濾網組件包括振動過濾網(23)和撞擊槽(34)，所述壓縮筒(37)的頂部安裝有振動過濾網(23)，所述振動過濾網(23)的內部兩側處開設有撞擊槽(34)，所述撞擊桿組件貫穿撞擊槽(34)與所述振動過濾網(23)相互配合；撞擊桿組件包括撞擊塊(35)和頂桿(9)，所述頂桿(9)貫穿所述撞擊槽(34)，且所述頂桿(9)位于所述撞擊槽(34)內部處外壁安裝有與所述振動過濾網(23)相互配合的撞擊塊(35)。
5.根據權利要求4所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：驅動組件包括L電機座(15)和驅動電機(14)，所述壓榨筒(1)的側底部處安裝有L電機座(15)，且所述L電機座(15)的側中部處安裝有驅動電機(14)，且所述驅動電機(14)的輸出端貫穿所述L電機座(15)安裝有異形輪撞擊組件；所述異形輪撞擊組件包括第二轉桿(16)和異形輪(17)，所述驅動電機(14)的輸出端安裝有貫穿所述壓榨筒(1)側底部的第二轉桿(16)，且所述第二轉桿(16)的外側兩端處安裝有異形輪(17)，且異形輪(17)位于所述頂桿(9)的底部處并與頂桿(9)的底部接觸。
6.根據權利要求5所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：第一工型傳動組件包括第二工型輪(22)、第一工型輪(4)和第一傳動皮帶(5)，所述第二轉桿(16)的外側端部處安裝有第二工型輪(22)，所述第一轉桿(3)的一端處安裝有第一傳動皮帶(5)，所述第一傳動皮帶(5)和第二工型輪(22)的外側套設有第一工型輪(4)。
7.根據權利要求6所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：壓榨輪組件包括轉盤(2)和鉸接桿(7)，所述第一轉桿(3)的一端處安裝有轉盤(2)，且所述轉盤(2)的外側邊部處鉸接有鉸接桿(7)，所述鉸接桿(7)的底部與所述壓榨盤組件鉸接。
8.根據權利要求7所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：壓榨盤組件包括貫穿連接桿(11)、上壓榨板(10)、防堵塞錐(38)、下壓榨板(12)和貫穿孔(33)，所述上壓榨板(10)的底部鉸接有鉸接桿(7)，所述上壓榨板(10)的底中部安裝有貫穿所述振動過濾網(23)的貫穿連接桿(11)，所述貫穿連接桿(11)的外側中部與底部處皆安裝有下壓榨板(12)，且所述下壓榨板(12)上等間距開設有貫穿孔(33)，所述下壓榨板(12)的頂部等間距安裝有防堵塞錐(38)，所述下壓榨板(12)位于下層振動過濾網(23)的上方處。
9.根據權利要求8所述的適用于污水站污泥脫水的移動式污泥脫水機，其特征在于：第二工型傳動組件包括第三工型輪(24)、第二傳動皮帶(25)和第四工型輪(26)，所述第二轉桿(16)的一端處安裝有第三工型輪(24)，所述貫穿轉桿(27)的一端安裝有第四工型輪(26)，所述第四工型輪(26)和第三工型輪(24)的外側套設有第二傳動皮帶(25)；振動移動輪組件包括上滑動筒(28)、第一振動彈簧(29)、下滑動筒(31)、側限位塊(30)和萬向輪(21)，所述底座(20)的底部四角處安裝有上滑動筒(28)，且所述上滑動筒(28)的內頂部處安裝有第一振動彈簧(29)，所述第一振動彈簧(29)的底部安裝有下滑動筒(31)，所述下滑動筒(31)的底部安裝有萬向輪(21)，所述萬向輪(21)的頂側部安裝有側限位塊(30)，且所述側限位塊(30)的頂部鋪設有橡膠層。
10.根據權利要求9所述的適用于污水站污泥脫水的移動式污泥脫水機的使用方法，其特征在于：包括如下步驟：步驟1：將需要脫水的污泥通過壓榨筒(1)的頂部倒入至壓榨筒(1)內部，然后啟動驅動電機(14)；步驟2：通過驅動電機(14)帶動第二轉桿(16)轉動，從而通過第二轉桿(16)帶動異形輪(17)轉動；步驟3：通過異形輪(17)帶動頂桿(9)不斷上下振動，并通過頂桿(9)上的撞擊塊(35)撞擊撞擊槽(34)的內壁帶動振動過濾網(23)振動；步驟4：振動過濾網(23)振動的同時配合第二振動彈簧(36)和壓縮筒(37)增加振動頻率；步驟5：同時在驅動電機(14)運動的時候還會同步帶動第二工型輪(22)運動，通過第二工型輪(22)帶動第一工型輪(4)運動，通過第一工型輪(4)帶動第一傳動皮帶(5)運動，通過第一傳動皮帶(5)帶動第一轉桿(3)轉動；步驟6：通過第一轉桿(3)帶動轉盤(2)轉動，并通過轉盤(2)帶動鉸接桿(7)推動上壓榨板(10)、貫穿連接桿(11)和下壓榨板(12)上下運動；步驟7：通過上壓榨板(10)和下壓榨板(12)不斷撞擊淤泥進行壓榨脫水處理；步驟8：通過防堵塞錐(38)可穿透振動過濾網(23)網孔進行防堵塞；步驟9：通過貫穿孔(33)可將淤泥流到振動過濾網(23)上面，在第二轉桿(16)運動的同時還會帶動第三工型輪(24)轉動；步驟10：通過第三工型輪(24)帶動第二傳動皮帶(25)，通過第二傳動皮帶(25)帶動第四工型輪(26)，然后通過第四工型輪(26)帶動貫穿轉桿(27)轉動；步驟11：通過貫穿轉桿(27)帶動主動傳送滾筒(19)運動進一步帶動傳送皮帶(18)運動進行脫出的污水的轉移；步驟12：在需要進行移動的時候可通過萬向輪(21)移動并通過上滑動筒(28)、第一振動彈簧(29)和下滑動筒(31)的配合在移動的過程中具有緩沖和增加振動頻率的功能使其可對振動過濾網(23)的淤泥起到振動脫水。
發明內容
本發明的主要目的是為了提供適用于污水站污泥脫水的移動式污泥脫水機及其使用方法，將需要脫水的污泥通過壓榨筒的頂部倒入至壓榨筒內部，然后啟動驅動電機，通過驅動電機帶動第二轉桿轉動，從而通過第二轉桿帶動異形輪轉動，通過異形輪帶動頂桿不斷上下振動，并通過頂桿上的撞擊塊撞擊撞擊槽的內壁帶動振動過濾網振動，振動過濾網振動的同時配合第二振動彈簧和壓縮筒增加振動頻率，同時在驅動電機運動的時候還會同步帶動第二工型輪運動，通過第二工型輪帶動第一工型輪運動，通過第一工型輪帶動第一傳動皮帶運動，通過第一傳動皮帶帶動第一轉桿轉動，通過第一轉桿帶動轉盤轉動，并通過轉盤帶動鉸接桿推動上壓榨板、貫穿連接桿和下壓榨板上下運動，通過上壓榨板和下壓榨板不斷撞擊淤泥進行壓榨脫水處理，通過防堵塞錐可穿透振動過濾網網孔進行防堵塞，通過貫穿孔可將淤泥流到振動過濾網上面，在第二轉桿運動的同時還會帶動第三工型輪轉動，通過第三工型輪帶動第二傳動皮帶，通過第二傳動皮帶帶動第四工型輪，然后通過第四工型輪帶動貫穿轉桿轉動，通過貫穿轉桿帶動主動傳送滾筒運動進一步帶動傳送皮帶運動進行脫出的污水的轉移，在需要進行移動的時候可通過萬向輪移動并通過上滑動筒、第一振動彈簧和下滑動筒的配合在移動的過程中具有緩沖和增加振動頻率的功能使其可對振動過濾網的淤泥起到振動脫水。
本發明的目的可以通過采用如下技術方案達到：
適用于污水站污泥脫水的移動式污泥脫水機，包括壓榨筒，所述壓榨筒的底部兩側安裝有下側架，且所述下側架的內側設有污水傳送組件，所述壓榨筒的底部設有污水出口并位于污水傳送組件上方處，所述壓榨筒的內壁等間距開設有頂桿，且位于頂桿的內底部處安裝有振動支撐組件，該振動支撐組件的頂部安裝有過濾網組件，所述過濾網組件的兩側處貫穿設有撞擊桿組件，所述壓榨筒的外側底部處安裝有驅動組件，該驅動組件的輸出端安裝有可帶動撞擊桿組件運動的異形輪撞擊組件，所述壓榨筒的側頂部處安裝有側支撐架，且所述側支撐架內側通過軸承安裝有第一轉桿，第一轉桿的一端與所述驅動組件之間設有第一工型傳動組件，所述第一轉桿的另一端安裝有壓榨輪組件，所述壓榨輪組件的端部鉸接有貫穿多組過濾網組件的壓榨盤組件，所述壓榨筒側底部處于所述污水傳送組件之間設有第二工型傳動組件，所述下側架的底部安裝有底座，所述底座的底部四角處安裝有振動移動輪組件。
優選的，污水傳送組件包括傳送皮帶、主動傳送滾筒、貫穿轉桿和從動滾筒，所述下側架的內側兩端處通過軸承分別安裝有貫穿轉桿，一組貫穿轉桿的外側套設有主動傳送滾筒，另一組貫穿轉桿的外側套設有從動滾筒，所述從動滾筒和主動傳送滾筒的外側套設有傳送皮帶。
優選的，所述振動支撐組件包括壓縮筒、第二振動彈簧和橡膠層，所述側槽口的內底部處安裝有壓縮筒，且所述壓縮筒的外側套設有第二振動彈簧，所述壓縮筒的頂部安裝有過濾網組件，所述側槽口的外側套設有橡膠層，且所述過濾網組件貫穿橡膠層。
優選的，過濾網組件包括振動過濾網和撞擊槽，所述壓縮筒的頂部安裝有振動過濾網，所述振動過濾網的內部兩側處開設有撞擊槽，所述撞擊桿組件貫穿撞擊槽與所述振動過濾網相互配合；
撞擊桿組件包括撞擊塊和頂桿，所述頂桿貫穿所述撞擊槽，且所述頂桿位于所述撞擊槽內部處外壁安裝有與所述振動過濾網相互配合的撞擊塊。
優選的，驅動組件包括L電機座和驅動電機，所述壓榨筒的側底部處安裝有L電機座，且所述L電機座的側中部處安裝有驅動電機，且所述驅動電機的輸出端貫穿所述L電機座安裝有異形輪撞擊組件；
所述異形輪撞擊組件包括第二轉桿和異形輪，所述驅動電機的輸出端安裝有貫穿所述壓榨筒側底部的第二轉桿，且所述第二轉桿的外側兩端處安裝有異形輪，且異形輪位于所述頂桿的底部處并與頂桿的底部接觸。
優選的，第一工型傳動組件包括第二工型輪、第一工型輪和第一傳動皮帶，所述第二轉桿的外側端部處安裝有第二工型輪，所述第一轉桿的一端處安裝有第一傳動皮帶，所述第一傳動皮帶和第二工型輪的外側套設有第一工型輪。
優選的，壓榨輪組件包括轉盤和鉸接桿，所述第一轉桿的一端處安裝有轉盤，且所述轉盤的外側邊部處鉸接有鉸接桿，所述鉸接桿的底部與所述壓榨盤組件鉸接。
優選的，壓榨盤組件包括貫穿連接桿、上壓榨板、防堵塞錐、下壓榨板和貫穿孔，所述上壓榨板的底部鉸接有鉸接桿，所述上壓榨板的底中部安裝有貫穿所述振動過濾網的貫穿連接桿，所述貫穿連接桿的外側中部與底部處皆安裝有下壓榨板，且所述下壓榨板上等間距開設有貫穿孔，所述下壓榨板的頂部等間距安裝有防堵塞錐，所述下壓榨板位于下層振動過濾網的上方處。
優選的，第二工型傳動組件包括第三工型輪、第二傳動皮帶和第四工型輪，所述第二轉桿的一端處安裝有第三工型輪，所述貫穿轉桿的一端安裝有第四工型輪，所述第四工型輪和第三工型輪的外側套設有第二傳動皮帶；
振動移動輪組件包括上滑動筒、第一振動彈簧、下滑動筒、側限位塊和萬向輪，所述底座的底部四角處安裝有上滑動筒，且所述上滑動筒的內頂部處安裝有第一振動彈簧，所述第一振動彈簧的底部安裝有下滑動筒，所述下滑動筒的底部安裝有萬向輪，所述萬向輪的頂側部安裝有側限位塊，且所述側限位塊的頂部鋪設有橡膠層。
適用于污水站污泥脫水的移動式污泥脫水機的使用方法，包括如下步驟：
步驟1：將需要脫水的污泥通過壓榨筒的頂部倒入至壓榨筒內部，然后啟動驅動電機；
步驟2：通過驅動電機帶動第二轉桿轉動，從而通過第二轉桿帶動異形輪轉動；
步驟3：通過異形輪帶動頂桿不斷上下振動，并通過頂桿上的撞擊塊撞擊撞擊槽的內壁帶動振動過濾網振動；
步驟4：振動過濾網振動的同時配合第二振動彈簧和壓縮筒增加振動頻率；
步驟5：同時在驅動電機運動的時候還會同步帶動第二工型輪運動，通過第二工型輪帶動第一工型輪運動，通過第一工型輪帶動第一傳動皮帶運動，通過第一傳動皮帶帶動第一轉桿轉動；
步驟6：通過第一轉桿帶動轉盤轉動，并通過轉盤帶動鉸接桿推動上壓榨板、貫穿連接桿和下壓榨板上下運動；
步驟7：通過上壓榨板和下壓榨板不斷撞擊淤泥進行壓榨脫水處理；
步驟8：通過防堵塞錐可穿透振動過濾網網孔進行防堵塞；
步驟9：通過貫穿孔可將淤泥流到振動過濾網上面，在第二轉桿運動的同時還會帶動第三工型輪轉動；
步驟10：通過第三工型輪帶動第二傳動皮帶，通過第二傳動皮帶帶動第四工型輪，然后通過第四工型輪帶動貫穿轉桿轉動；
步驟11：通過貫穿轉桿帶動主動傳送滾筒運動進一步帶動傳送皮帶運動進行脫出的污水的轉移；
步驟12：在需要進行移動的時候可通過萬向輪移動并通過上滑動筒、第一振動彈簧和下滑動筒的配合在移動的過程中具有緩沖和增加振動頻率的功能使其可對振動過濾網的淤泥起到振動脫水。
本發明的有益技術效果：
本發明提供的適用于污水站污泥脫水的移動式污泥脫水機及其使用方法，將需要脫水的污泥通過壓榨筒的頂部倒入至壓榨筒內部，然后啟動驅動電機，通過驅動電機帶動第二轉桿轉動，從而通過第二轉桿帶動異形輪轉動，通過異形輪帶動頂桿不斷上下振動，并通過頂桿上的撞擊塊撞擊撞擊槽的內壁帶動振動過濾網振動，振動過濾網振動的同時配合第二振動彈簧和壓縮筒增加振動頻率，同時在驅動電機運動的時候還會同步帶動第二工型輪運動，通過第二工型輪帶動第一工型輪運動，通過第一工型輪帶動第一傳動皮帶運動，通過第一傳動皮帶帶動第一轉桿轉動，通過第一轉桿帶動轉盤轉動，并通過轉盤帶動鉸接桿推動上壓榨板、貫穿連接桿和下壓榨板上下運動，通過上壓榨板和下壓榨板不斷撞擊淤泥進行壓榨脫水處理，通過防堵塞錐可穿透振動過濾網網孔進行防堵塞，通過貫穿孔可將淤泥流到振動過濾網上面，在第二轉桿運動的同時還會帶動第三工型輪轉動，通過第三工型輪帶動第二傳動皮帶，通過第二傳動皮帶帶動第四工型輪，然后通過第四工型輪帶動貫穿轉桿轉動，通過貫穿轉桿帶動主動傳送滾筒運動進一步帶動傳送皮帶運動進行脫出的污水的轉移，在需要進行移動的時候可通過萬向輪移動并通過上滑動筒、第一振動彈簧和下滑動筒的配合在移動的過程中具有緩沖和增加振動頻率的功能使其可對振動過濾網的淤泥起到振動脫水。
（發明人：袁廣權）
