公布日：2022.08.02
申請日：2022.05.07
分類號：C02F9/04(2006.01)I
摘要
本發明公開一種高效含油廢水分離器，包括絮凝沉淀裝置通過絮凝沉淀將廢水中含有的懸浮物沉淀以及浮油進行分離；油水分離裝置，設有多孔親油疏水性材料對絮凝沉淀裝置中的產水進行油脂吸附；再生裝置，對吸附飽和的多孔親油疏水性材料進行物理壓縮，將多孔親油疏水性材料內部油脂排出；沖洗裝置，將油水分離裝置分離后的產水儲存并回流入油脂分離裝置油水分離裝置中循環處理；儲油裝置，將絮凝沉淀裝置分離的浮油以及再生裝置壓縮使得多孔親油疏水性材料排出油脂進行收集；加藥裝置，依據含油污水水源情況對絮凝沉淀裝置中添加絮凝藥品；自動控制系統，通過預設程序?qū)υO(shè)備進行整體控制，該裝置有效實現了對含油廢水的低成本高效分離。
權利要求書
1.一種高效含油廢水分離器，其特征在于：包括絮凝沉淀裝置，通過絮凝沉淀將廢水中含有的懸浮物沉淀以及浮油進行分離；油水分離裝置，其內部設有多孔親油疏水性材料對絮凝沉淀裝置中的產水進行油脂吸附；再生裝置，對吸附飽和的多孔親油疏水性材料進行物理壓縮，將多孔親油疏水性材料內部油脂排出；沖洗裝置，將油水分離裝置分離后的產水儲存并回流入油脂分離裝置油水分離裝置中循環處理；儲油裝置，將絮凝沉淀裝置分離的浮油以及再生裝置壓縮使得多孔親油疏水性材料排出油脂進行收集；加藥裝置，對絮凝沉淀裝置中添加絮凝藥品；所述儲油裝置的側端面固定連接有絮凝沉淀裝置，所述儲油裝置的下端面固定連接有所述油水分離裝置，所述油水分離裝置的內部填充有所述多孔親油疏水性材料，且所述油水分離裝置的底部嵌設有再生裝置，所述多孔親油疏水性材料的底部連有所述沖洗裝置，所述絮凝沉淀裝置的底部連通有沉淀倉；所述絮凝沉淀裝置和儲油裝置的頂部設有相連通的第一輸液孔，且所述第一輸液孔中部滑動連接有活動閘板，活動閘板開設有與第一輸液孔相適配的第一適配口；所述再生裝置包括控制套管，所述控制套管底部驅動連接有驅動電機，所述多孔親油疏水性材料置于控制套管的內部，且所述控制套管頂部與儲油裝置轉動相連；所述絮凝沉淀裝置內壁下部開設有第二輸液孔，所述活動閘板與絮凝沉淀裝置貼合設置，所述活動閘板開設有與第二輸液孔相適配的第二適配口，且所述控制套管與活動閘板相貼合，所述控制套管嵌設有與第二輸液孔相適配的環形濾板，所述活動閘板的底部設有斜面板，且所述活動閘板彈性嵌設在儲油裝置和絮凝沉淀裝置之間，所述控制套管側端面固定連接有與斜面板貼合的驅動環，所述驅動環上部堆疊設置兩組驅動板，所述驅動板包括有斜面段和水平段；所述絮凝沉淀裝置的底部設有錐形沉降槽，所述沉降槽底部設有缺口，所述缺口貼合設置有閉合齒輪，所述閉合齒輪通過轉動軸轉動連接在絮凝沉淀裝置的底部，且所述轉動軸通過扇形封板與閉合齒輪固定相連，且所述控制套管側端面固定連接有閉合齒輪相適配的齒環；所述儲油裝置的底部嵌設有密封塊，所述密封塊呈倒置錐臺狀，所述密封塊通過彈性件與儲油裝置底部彈性相連，所述儲油裝置通過密封塊與控制套管內部相連通；所述控制套管的底部貼合設有第一貼合板，所述第一貼合板轉動連接有第二貼合板，所述控制套管的內壁開設有螺旋槽，所述第二貼合板側端面設有與螺旋槽相適配的驅動桿；所述第一貼合板的上端面開設有第一排液口，所述第一貼合板的底部固定連接有扇形凸起，所述扇形凸起之間設有活動槽，所述活動槽與第一排液口相連通，所述第二貼合板內部固定連接有活動封板，所述活動封板活動連接在活動槽的內部，且所述活動封板與第一排液口相適配，所述第二貼合板開設有與扇形凸起相適配的凸起槽。
發明內容
本發明的目的在于提供一種高效含油廢水分離器以解決上述技術問題。
為實現上述目的，本發明提供如下技術方案：一種高效含油廢水分離器，包括絮凝沉淀裝置，通過絮凝沉淀將廢水中含有的懸浮物沉淀以及浮油進行分離；
油水分離裝置，其內部設有多孔親油疏水性材料對絮凝沉淀裝置中的產水進行油脂吸附；
再生裝置，對吸附飽和的多孔親油疏水性材料進行物理壓縮，將多孔親油疏水性材料內部油脂排出；
沖洗裝置，將油水分離裝置分離后的產水儲存并回流入油脂分離裝置油水分離裝置中循環處理；
儲油裝置，將絮凝沉淀裝置分離的浮油以及再生裝置壓縮使得多孔親油疏水性材料排出油脂進行收集；
加藥裝置，依據含油污水水源情況對絮凝沉淀裝置中添加絮凝藥品；
自動控制系統，通過預設程序?qū)υO(shè)備進行整體控制。
作為本發明的進一步方案，所述絮凝沉淀裝置包括混凝池、絮凝池、沉淀池和沉淀產水池，且混凝池、絮凝池、沉淀池和沉淀產水池依次連通。
作為本發明的進一步方案，所述沖洗裝置包括產水箱、循環水箱和輸液泵，所述產水箱與油水分離裝置相連通，所述循環水箱對產水箱中產水進行收集并通過輸液泵輸送至油水分離裝置中。
作為本發明的進一步方案，所述多孔親油疏水性材料包括海綿、鋼絲網、塑料、金屬篩網、帶孔吸油氈、帶孔吸油板、帶孔吸油棉、石墨纖維布、海綿中一種或兩種及兩種以上交替碼放。
作為本發明的進一步方案，所述多孔親油疏水性材料形狀包括帶孔方形、帶孔圓形、球形中的一種或多種組合，且所述多孔親油疏水性材料包括不同粒徑或者同一粒徑交替碼放。
作為本發明的進一步方案，所述再生裝置包括螺旋升降桿、擠壓腔、擠壓夾板和底板，所述擠壓腔內部填充有多孔親油疏水性材料，所述擠壓夾板固定設置在擠壓腔底部，所述底板活動連接在擠壓腔內部，所述螺旋升降桿與擠壓腔驅動相連。

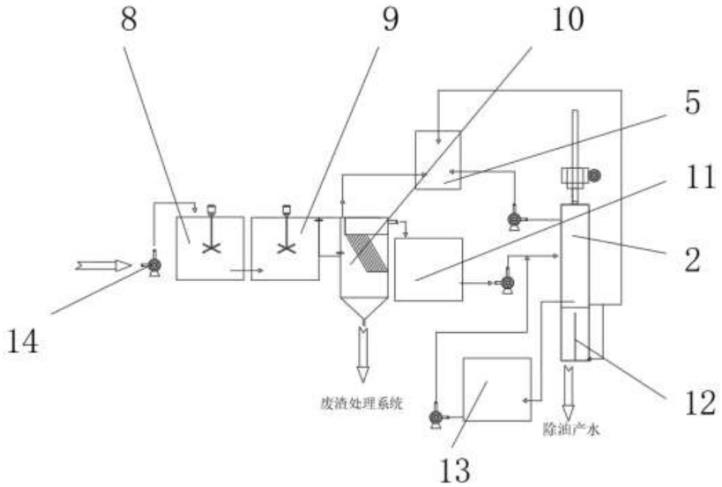

作為本發明的進一步方案，如圖 所示，所述儲油裝置的側端面固定連接有絮凝沉淀裝置，所述儲油裝置的下端面固定連接有油水分離裝置，所述油水分離裝置的內部填充有多孔親油疏水性材料，且所述油水分離裝置的底部嵌設有再生裝置，所述再生裝置用于對多孔親油疏水性材料進行擠壓，所述多孔親油疏水性材料的底部連有沖洗裝置，所述絮凝沉淀裝置的底部連通有沉淀倉。
作為本發明的進一步方案，所述絮凝沉淀裝置和儲油裝置的頂部設有相連通的第一輸液孔，且所述第一輸液孔中部滑動連接有活動閘板，活動閘板開設有與第一輸液孔相適配的第一適配口。
作為本發明的進一步方案，所述再生裝置包括控制套管，所述控制套管底部驅動連接有驅動電機，所述多孔親油疏水性材料置于控制套管的內部，且所述控制套管頂部與儲油裝置轉動相連。
作為本發明的進一步方案，所述絮凝沉淀裝置內壁下部開設有第二輸液孔，所述活動閘板與絮凝沉淀裝置貼合設置，所述活動閘板開設有與第二輸液孔相適配的第二適配口，且所述控制套管與活動閘板相貼合，所述控制套管嵌設有與第二輸液孔相適配的環形濾板。
作為本發明的進一步方案，所述活動閘板的底部設有斜面板，且所述活動閘板彈性嵌設在儲油裝置和絮凝沉淀裝置之間，所述控制套管側端面固定連接有與斜面板貼合的驅動環，所述驅動環上部堆疊設置兩組驅動板，所述驅動板包括有斜面段和水平段。
作為本發明的進一步方案，所述絮凝沉淀裝置的底部設有錐形沉降槽，所述沉降槽底部設有缺口，所述缺口貼合設置有閉合齒輪，所述閉合齒輪通過轉動軸轉動連接在絮凝沉淀裝置的底部，且所述轉動軸通過扇形封板與閉合齒輪固定相連，且所述控制套管側端面固定連接有閉合齒輪相適配的齒環。
使用時，常規狀態下扇形封板與沉降槽底部缺口貼合，將缺口封閉，隨著控制套管的轉動，在絮凝沉淀裝置內部產水以及浮油，分別輸送后，在齒環的驅動下閉合齒輪轉動，轉動軸與缺口脫離，進而使得絮凝沉淀裝置內部的沉淀物流入沉淀倉內部收集，且沉降槽設置為錐形，有助于沉淀物的沉降和收集，并通過閉合齒輪的設置實現了絮凝沉淀裝置內部浮油、產水以及沉淀物的有序輸送。
所述儲油裝置的底部嵌設有密封塊，所述密封塊呈倒置錐臺狀，所述密封塊通過彈性件與儲油裝置底部彈性相連，所述儲油裝置通過密封塊與控制套管內部相連通。
所述控制套管的底部貼合設有第一貼合板，所述第一貼合板轉動連接有第二貼合板，所述控制套管的內壁開設有螺旋槽，所述第二貼合板側端面設有與螺旋槽相適配的驅動桿。
作為本發明的進一步方案，所述第一貼合板的上端面開設有第一排液口，所述第一貼合板的底部固定連接有扇形凸起，所述扇形凸起之間設有活動槽，所述活動槽與第一排液口相連通，所述第二貼合板內部固定連接有活動封板，活動封板活動連接在活動槽的內部，且所述活動封板與第一排液口相適配，所述第二貼合板開設有與扇形凸起相適配的凸起槽。
本發明使用時，高效含油廢水分離器集絮凝加藥、沉淀、過濾、再生于一體的高性能過濾裝置，適應范圍廣，無論輕質油還是焦油類重質油，都能高效的過濾，產水含油量≦10mg/l，COD也大幅削減。高效含油過濾器對廢水含油量容忍度高，產水含油量穩定，不污染也不污堵，可以連續穩定運行。對于5000mg/l及以上的含油廢水的產水含油量依然能夠保持≦10mg/l。高效含油廢水分離器油水分離效率高，過濾和再生簡單，不需要額外添加再生劑，沒有二次污染。濾材壽命長，可反復再生使用。高效含油廢水分離器除因懸浮物、乳化油含量較高需要添加絮凝劑、混凝劑外無需添加任何化學添加劑，僅僅消耗電能，對于1000mg/l的含油廢水，耗電0.2-0.3KW/(噸.水)，除油成本低于0.01元/(Kg.油)，運行成本遠遠低于現有的油水分離器。含油廢水中如果不含乳化油、懸浮物或者即使有含量也很少，可以不經過絮凝沉淀直接過濾。在用廢機油配制的1500mg/l的含油廢水直接過濾沒有絮凝沉淀后，實測含油量6.2mg/l，COD含量68mg/l，對200g廢機油+20g泥土配成6L含油廢水直接過濾廢油含量約33000mg/l、SS約3300mg/l，發現過濾液浮油含量低于10mg/l。高效含油廢水分離器處理出來廢油脂含水量少，可以直接回收，不像超濾膜法除油和離心式油水分離器出來的油脂含水量較高，還需要進一步減量。
（發明人：孫光武;王文娟;于翠峰）
