公布日：2022.07.01
申請日：2020.12.31
分類號：C02F1/00(2006.01)I
摘要
本發明公開了污水處理領域的一種快速處理塑料制品的污水處理裝置，包括污水罐，所述污水罐上安裝有電機，所述污水罐中沿豎直方向轉動固定有攪拌軸，攪拌軸通過電機驅動運轉，所述攪拌軸的外側壁上周向布置有多個切割組件，所述切割組件包括豎直的柱體，所述柱體的側壁上固定有刀片，且柱體的兩端分別固定在支架上，所述支架通過彈性收縮件與所述攪拌軸固定。本發明可以對垃圾中的塑料等進行預處理切割，有利于后續污水處理的進行。
權利要求書

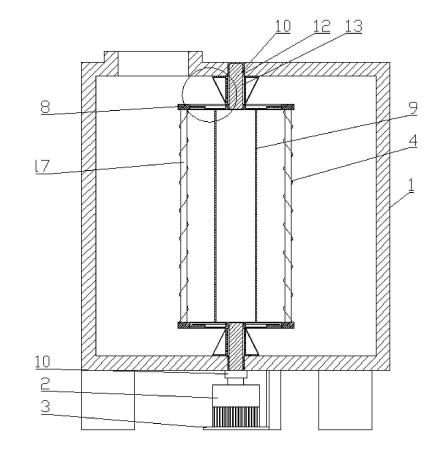

1.一種快速處理塑料制品的污水處理裝置，包括污水罐(1)，所述污水罐(1)上安裝有電機(2)，所述污水罐(1)中沿豎直方向轉動固定有攪拌軸，攪拌軸通過電機(2)驅動運轉，其特征在于，所述攪拌軸的外側壁上周向布置有多個切割組件，所述切割組件包括豎直的柱體(17)，所述柱體(17)的側壁上固定有刀片(4)，且柱體(17)的兩端分別固定在支架(8)上，所述支架(8)通過彈性收縮件與所述攪拌軸固定。
2.根據權利要求1所述的一種快速處理塑料制品的污水處理裝置，其特征在于，所述彈性收縮件包括彈性護套(5)、彈性元件(6)以及導柱導套(7)，所述導柱導套(7)水平設置在彈性護套(5)內部，所述導柱導套(7)與彈性護套(5)均一端固連支架(8)的側壁，另一端固連攪拌軸，彈性元件(6)纏繞在導柱的外側，并布置在導套與支架(8)之間。
3.根據權利要求2所述的一種快速處理塑料制品的污水處理裝置，其特征在于，所述彈性元件(6)為彈簧。
4.根據權利要求2所述的一種快速處理塑料制品的污水處理裝置，其特征在于，不同切割組件中，彈性收縮件的彈性系數不同。
5.根據權利要求1所述的一種快速處理塑料制品的污水處理裝置，其特征在于，所述攪拌軸包括中間軸(9)以及分別固定在中間軸(9)兩端的連接軸(10)，兩個連接軸(10)均通過軸承(12)與污水罐(1)配合，且其中一個連接軸(10)通過聯軸器(11)與電機(2)的輸出軸連接固定，所述中間軸(9)中空。
6.根據權利要求4所述的一種快速處理塑料制品的污水處理裝置，其特征在于，所述連接軸(10)的外側套設有套筒(13)，所述套筒(13)外側套設有筒型支架(14)，筒型支架(14)靠近污水罐(1)的端面兩側延伸有邊沿部(15)，并通過所述邊沿部(15)固定在污水罐(1)內壁上，所述筒型支架(14)的外側壁與邊沿部(15)之間固定有三角形刀片(16)，所述三角形刀片(16)設有多個并沿筒型支架(14)周向分布。
7.根據權利要求1所述的一種快速處理塑料制品的污水處理裝置，其特征在于，所述柱體(17)上的刀片(4)呈螺旋狀設置。
發明內容
本發明的目的在于提供一種快速處理塑料制品的污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種快速處理塑料制品的污水處理裝置，包括污水罐，所述污水罐上安裝有電機，所述污水罐中沿豎直方向轉動固定有攪拌軸，攪拌軸通過電機驅動運轉，所述攪拌軸的外側壁上周向布置有多個切割組件，所述切割組件包括豎直的柱體，所述柱體的側壁上固定有刀片，且柱體的兩端分別固定在支架上，所述支架通過彈性收縮件與所述攪拌軸固定。
作為本發明的改進方案，所述彈性收縮件包括彈性護套、彈性元件以及導柱導套，所述導柱導套水平設置在彈性護套內部，所述導柱導套與彈性護套均一端固連支架的側壁，另一端固連攪拌軸，彈性元件纏繞在導柱的外側，并布置在導套與支架之間。
作為本發明的改進方案，所述彈性元件為彈簧。
作為本發明的改進方案，不同切割組件中，彈性元件的彈性系數不同。
作為本發明的改進方案，所述攪拌軸包括中間軸以及分別固定在中間軸兩端的連接軸，兩個連接軸均通過軸承與污水罐配合，且其中一個連接軸通過聯軸器與電機的輸出軸連接固定，所述中間軸中空。
作為本發明的改進方案，所述連接軸的外側套設有套筒，所述套筒外側套設有筒型支架，筒型支架靠近污水罐的端面兩側延伸有邊沿部，并通過所述邊沿部固定在污水罐內壁上，所述筒型支架的外側壁與邊沿部之間固定有三角形刀片，所述三角形刀片設有多個并沿筒型支架周向分布。
作為本發明的改進方案，所述柱體上的刀片呈螺旋狀設置。
有益效果：本發明在攪拌軸的外側設置多個切割組件，攪拌軸轉動攪拌的過程中，切割組件會因為離心力向外伸出，對與刀片發生接觸的垃圾進行切割，電機停止運轉后，切割組件縮回到攪拌軸側，防止與攪拌軸距離太遠被污水中的垃圾等埋沒，也防止攪拌軸上纏繞上塑料等。本發明可以對垃圾中的塑料等進行預處理切割，有利于后續污水處理的進行。
（發明人：王瑞興;王乃龍;馬廣西;李丹丹;陳宏;屠西洋;王安全;黃節;李騰飛;童言青;趙停;童小鑼）
