公布日：2022.05.24
申請日：2022.02.21
分類號：F04D7/04(2006.01)I;F04D13/06(2006.01)I;F04D29/66(2006.01)I;F04D29/70(2006.01)I
摘要
本發明公開了一種高效環保排污水節能泵，包括泵體，所述泵體的底部螺栓固定有排污殼，且排污殼的底部螺栓固定有支撐架；還包括：電機，所述電機固定于泵體內，所述電機輸出軸的外側固定有安裝桿，所述安裝槽內通過第一彈簧安裝有連接桿，所述第一活塞位于第一儲油腔內；輪盤，所述輪盤通過上下分布的兩個螺帽固定套設在安裝軸的中部，所述安裝軸的外側焊接有定位桿，所述輪盤的內壁上開設有第二儲油腔，所述第二儲油腔端部的底部與輪盤的底部之間貫通開設有活動槽。該高效環保排污水節能泵，利用電機帶動葉輪的轉動，實現對電機的緩沖保護，同時可以在葉輪堵塞時進行不停機的自動清洗，避免停機清理的麻煩，高效節能。
權利要求書

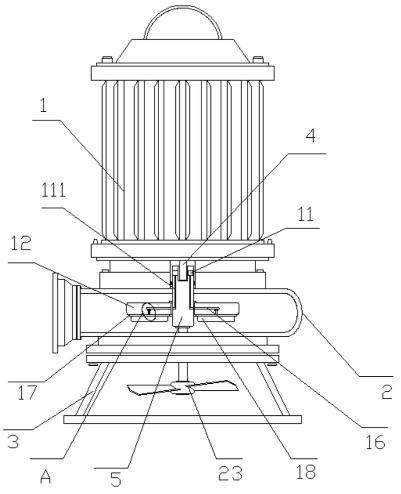

1.一種高效環保排污水節能泵，包括泵體（1），所述泵體（1）的底部螺栓固定有排污殼（2），且排污殼（2）的底部螺栓固定有支撐架（3）；其特征在于：還包括：電機（4），所述電機（4）固定于泵體（1）內，且電機（4）的輸出端上套設有安裝軸（5），并且安裝軸（5）的底部固定有切割刀組件（23），而且切割刀組件（23）位于支撐架（3）內，所述電機（4）輸出軸的外側固定有安裝桿（6），且安裝桿（6）位于安裝槽（7）內，并且安裝槽（7）開設于安裝軸（5）內壁的頂部，所述安裝槽（7）內通過第一彈簧（8）安裝有連接桿（9），且連接桿（9）的一端貫穿安裝槽（7）的內壁固定有第一活塞（10），所述第一活塞（10）位于第一儲油腔（11）內，且第一儲油腔（11）開設于安裝軸（5）頂部的內部；輪盤（12），所述輪盤（12）通過上下分布的兩個螺帽固定套設在安裝軸（5）的中部，且輪盤（12）的下方等角度固定有葉輪（13），并且輪盤（12）位于排污殼（2）內，所述安裝軸（5）的外側焊接有定位桿（14），且定位桿（14）位于定位槽（15）內，并且定位槽（15）開設于輪盤（12）的內壁上，所述輪盤（12）的內壁上開設有第二儲油腔（16），且輪盤（12）的底部安裝有防護盤（17），并且防護盤（17）的底部固定有防護套（18），而且防護套（18）位于葉輪（13）的外側，所述第二儲油腔（16）端部的底部與輪盤（12）的底部之間貫通開設有活動槽（19），且活動槽（19）內凸出位置通過第二彈簧（20）連接有第二活塞（22），并且第二活塞（22）的底部固定有活動桿（21），而且活動桿（21）固定于防護盤（17）的頂部。
2.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述安裝桿（6）在電機（4）輸出軸上等角度分布，且安裝桿（6）與連接桿（9）的分布位置相對應。
3.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述連接桿（9）通過第一彈簧（8）在安裝槽（7）和第一儲油腔（11）內彈性滑動，且連接桿（9）的邊端呈“T”字形結構設計，并且連接桿（9）的中部呈弧形結構設計。
4.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述第一儲油腔（11）的底部邊緣處開設有輸送通道（111），且輸送通道（111）的底部呈“L”字形結構與第二儲油腔（16）的分布位置相對應，并且第一儲油腔（11）的后端向內凹陷設置。
5.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述定位桿（14）在安裝軸（5）的外側等角度分布，且定位桿（14）與定位槽（15）之間相互卡合。
6.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述第二儲油腔（16）呈弧形結構在輪盤（12）內等角度分布有四個，且第二儲油腔（16）與定位桿（14）之間交錯分布。
7.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述防護套（18）與葉輪（13）之間凹凸配合，且防護套（18）和防護盤（17）均為網狀結構設計。
8.根據權利要求1所述的一種高效環保排污水節能泵，其特征在于：所述活動桿（21）和第二活塞（22）通過第二彈簧（20）在活動槽（19）內豎直彈性滑動，且活動桿（21）與防護盤（17）之間相互垂直，并且防護盤（17）與輪盤（12）之間平行相貼。
發明內容
本發明的目的在于提供一種高效環保排污水節能泵，以解決上述背景技術提出現有的排污水節能泵，不方便自動將葉輪內的雜物去除，同時不方便在卡住時對電機進行緩沖保護的問題。
為實現上述目的，本發明提供如下技術方案：一種高效環保排污水節能泵，包括泵體，所述泵體的底部螺栓固定有排污殼，且排污殼的底部螺栓固定有支撐架；
還包括：
電機，所述電機固定于泵體內，且電機的輸出端上套設有安裝軸，并且安裝軸的底部固定有切割刀組件，而且切割刀組件位于支撐架內，所述電機輸出軸的外側固定有安裝桿，且安裝桿位于安裝槽內，并且安裝槽開設于安裝軸內壁的頂部，所述安裝槽內通過第一彈簧安裝有連接桿，且連接桿的一端貫穿安裝槽的內壁固定有第一活塞，所述第一活塞位于第一儲油腔內，且第一儲油腔開設于安裝軸頂部的內部；
輪盤，所述輪盤通過上下分布的兩個螺帽固定套設在安裝軸的中部，且輪盤的下方等角度固定有葉輪，并且輪盤位于排污殼內，所述安裝軸的外側焊接有定位桿，且定位桿位于定位槽內，并且定位槽開設于輪盤的內壁上，所述輪盤的內壁上開設有第二儲油腔，且輪盤的底部安裝有防護盤，并且防護盤的底部固定有防護套，而且防護套位于葉輪的外側，所述第二儲油腔端部的底部與輪盤的底部之間貫通開設有活動槽，且活動槽內凸出位置通過第二彈簧連接有第二活塞，并且第二活塞的底部固定有活動桿，而且活動桿固定于防護盤的頂部。
優選的，所述安裝桿在電機輸出軸上等角度分布，且安裝桿與連接桿的分布位置相對應，方便安裝軸在電機輸送軸上的對接安裝，同時安裝桿可以與連接桿端部接觸。
優選的，所述連接桿通過第一彈簧在安裝槽和第一儲油腔內彈性滑動，且連接桿的邊端呈“T”字形結構設計，并且連接桿的中部呈弧形結構設計，連接桿受力在安裝槽和第一儲油腔內滑動，配合第一彈簧對安裝桿和電機輸出軸進行緩沖保護。
優選的，所述第一儲油腔的底部邊緣處開設有輸送通道，且輸送通道的底部呈“L”字形結構與第二儲油腔的分布位置相對應，并且第一儲油腔的后端向內凹陷設置，連接桿和第一活塞對第一儲油腔內的油液進行擠壓，使得輸送通道內的油液被擠向第二儲油腔內。
優選的，所述定位桿在安裝軸的外側等角度分布，且定位桿與定位槽之間相互卡合，定位桿與定位槽卡合，方便安裝軸帶動輪盤轉動，同時對輪盤進行定位安裝。
優選的，所述第二儲油腔呈弧形結構在輪盤內等角度分布有四個，且第二儲油腔與定位桿之間交錯分布，第二儲油腔和其內的油液均勻分布在輪盤內，保持后續防護盤的穩定安裝和使用。
優選的，所述防護套與葉輪之間凹凸配合，且防護套和防護盤均為網狀結構設計，通過防護盤和防護套對輪盤和葉輪進行防護，避免雜質高速運動損壞防護盤和防護套，同時方便后續防護盤和防護套的活動，對卡在葉輪之間的雜質推離清理。
優選的，所述活動桿和第二活塞通過第二彈簧在活動槽內豎直彈性滑動，且活動桿與防護盤之間相互垂直，并且防護盤與輪盤之間平行相貼，第二儲油腔內的油液增加，可以通過第二活塞和活動桿推動防護盤向下活動，同時第二彈簧的使用，方便防護盤返回原位。
與現有技術相比，本發明的有益效果是：
1.本發明，設置緩沖保護機構，安裝軸套設在電機輸出軸上，使得安裝桿進入安裝槽內并與連接桿端部相貼，在第一彈簧和第一儲油腔內油液的阻力作用下，電機帶動安裝桿轉動，可以通過連接桿帶動安裝軸轉動，進而帶動輪盤和葉輪轉動，實現排污，同時當輪盤和葉輪卡住堵塞時，安裝軸轉速度變緩慢，此時電機在持續運行作用下，安裝桿跟隨持續轉動，第一彈簧受力壓縮，使得安裝桿帶動連接桿活動，配合第一活塞對第一儲油腔內的油液進行擠壓，通過油液和第一彈簧提供初期的緩沖保護，避免電機受損，提高電機的使用壽命；
2.本發明，設置自動清理結構，連接桿受力對第一儲油腔內的油液進行擠壓，使得油液進入輸送通道內，將輸送通道內的油液擠壓進第二儲油腔內，使得第二儲油腔內的油液進入活動槽對第二活塞進行擠壓，進而帶動活動桿和防護盤下移，實現防護套的下移，將卡在葉輪之間的雜質推離，配合輪盤和葉輪的轉動，將推離的雜質甩出，同時網狀結構的防護盤和防護套，在下移時可以實現切割功能，提高雜質的清理效果，同時配合第一彈簧和第二彈簧，可以實現各部件的復位，方便進行持續的排污和自動清堵工作；
3.綜上所述，本發明，在電機軸和安裝軸之間設置緩沖和油液擠壓機構，一方面在堵塞時可以對電機軸進行初步的緩沖保護，另一方面，可以利用電機轉動的動力實現自動清堵，無需停機清理，也無需使用額外的傳感器和驅動電力，在實現持續自動清堵的基礎上，極大的節約了能源，提高了單位時間內排污的效率，極大提高了環境保護的效果。
（發明人：劉洪全;陳超;朱敏;魏配配;姚四化;仲子麟）
