公布日：2022.05.13
申請日：2022.03.08
分類號：A47L11/40(2006.01)I
摘要
本發明適用于清潔設備技術領域。本發明公開一種清水污水一體式水箱，包括設有密閉空腔的水箱本體，該水箱本體內設有可變存儲空間的清水腔和污水腔，所述清水腔設有與第一水泵連接的出水口，所述污水腔設有與第二水泵連接的進水口。由于所述水箱本體設有柔性隔片，可以使用于存儲污水和清水的存儲空間的清水腔和污水腔，可以以較小體積存儲較多的清水或污水，達到加水一次水延長使用時間。同時每個獨立的腔體可以設有將腔體分成多個相互連接的分隔片，這樣可以避免在使用時液體出晃動，提高使用體驗。
權利要求書
1.一種清水污水一體式水箱，包括設有密閉空腔的水箱本體，其特征在于，該水箱本體內設有可變存儲空間的清水腔和污水腔，所述清水腔設有與第一水泵連接的出水口，所述污水腔設有與第二水泵連接的進水口。
2.根據權利要求1所述的清水污水一體式水箱，其特征在于，所述清水腔和污水腔由可變分隔機構將水箱本體密閉空腔分隔形成。
3.根據權利要求2所述的清水污水一體式水箱，其特征在于，所述可變分隔機構包括分隔片和在分隔片與水箱本體之間設有可拆疊的折疊部或彈性部。
4.根據權利要求3所述的清水污水一體式水箱，其特征在于，所述折疊部包括柔性或彈性材料。
5.根據權利要求1所述的清水污水一體式水箱，其特征在于，所述清水腔包括清水袋。
6.根據權利要求5所述的清水污水一體式水箱，其特征在于，所述清水腔包括污水袋。
7.根據權利要求6所述的清水污水一體式水箱，其特征在于，所述清水袋和污水袋分別為彈性或柔性袋。
8.根據權利要求1或6所述的清水污水一體式水箱，其特征在于，所述水箱本體用于檢測污水水位的檢測機構。
9.根據權利要求8所述的清水污水一體式水箱，其特征在于，所述檢測機構包括設于污水袋的磁鐵和設于水箱本體可與磁鐵配合的霍爾器件，以及與霍爾器件形成電回路的提示燈，當霍爾器件感應到污水袋的磁鐵時，使提示燈形成工作回路。
10.根據權利要求9所述的清水污水一體式水箱，其特征在于，所述檢測機構包括設于水箱本體底部電開關和與電開關形成電回路的提示燈，當污水袋盛滿污水時，該電開關為提示燈接通電回路，提示燈工作。
11.根據權利要求10所述的清水污水一體式水箱，其特征在于，所述水箱本體底部設有凹槽，該電開關位于凹槽內且不高出凹槽邊緣。
12.根據權利要求9所述的清水污水一體式水箱，其特征在于，所述磁鐵位于污水進水口處，且當在污水袋最大容量時，磁鐵能對霍爾器件生產信號變化。
13.根據權利要求10所述的清水污水一體式水箱，其特征在于，所述清水袋最大容量與污水袋最大容量相同。
14.根據權利要求2所述的清水污水一體式水箱，其特征在于，所述清水腔和污水腔分別設有將腔體分成多個相互連接的抑制晃動的抑制片。
15.根據權利要求3所述的清水污水一體式水箱，其特征在于，所述清水腔和污水腔分別設有可浮在液面的浮球。
發明內容
本發明主要解決的技術問題是提供一種清水污水一體式水箱，該清水污水一體式水箱可以避免污水箱或清水箱體積固定時無法有效存儲液體，結構簡單緊湊。
為了解決上述問題，本發明提供一種清水污水一體式水箱，該清水污水一體式水箱包括設有密閉空腔的水箱本體，該水箱本體內設有可變存儲空間的清水腔和污水腔，所述清水腔設有與第一水泵連接的出水口，所述污水腔設有與第二水泵連接的進水口。
進一步地說，所述清水腔和污水腔由可變分隔機構將水箱本體上的密閉空腔分隔形成。

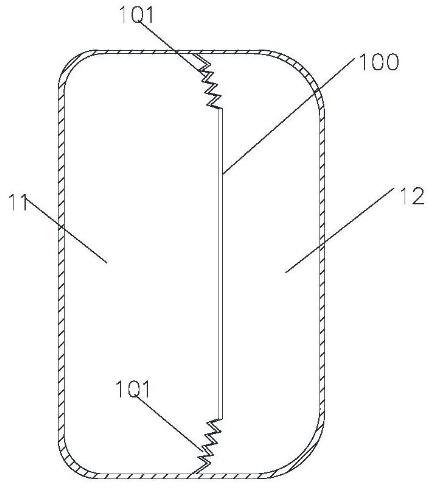

進一步地說，所述可變分隔機構包括分隔片和在分隔片與水箱本體之間設有可拆疊的折疊部或彈性部。
進一步地說，所述折疊部包括柔性或彈性材料。
進一步地說，所述清水腔包括清水袋。
進一步地說，所述清水腔包括污水袋。
進一步地說，所述清水袋和污水袋分別為彈性或柔性袋。
進一步地說，所述水箱本體內設有用于檢測污水水位的檢測機構。
進一步地說，所述檢測機構包括設于污水袋的磁鐵和設于水箱本體可與磁鐵配合的霍爾器件，以及與霍爾器件形成電回路的提示燈，當霍爾器件感應到污水袋的磁鐵時，使提示燈形成工作回路。
進一步地說，所述檢測機構包括設于水箱本體底部電開關和與電開關形成電回路的提示燈，當污水袋盛滿污水時，該電開關為提示燈接通電回路，提示燈工作。
進一步地說，所述水箱本體底部設有凹槽，該電開關位于凹槽內且不高出凹槽邊緣。
進一步地說，所述磁鐵位于污水進水口處，且當在污水袋最大容量時，磁鐵能對霍爾器件生產信號變化。
進一步地說，所述清水袋最大容量與污水袋最大容量相同。
本發明提供一種清水污水一體式水箱，包括設有密閉空腔的水箱本體，該水箱本體內設有可變存儲空間的清水腔和污水腔，所述清水腔設有與第一水泵連接的出水口，所述污水腔設有與第二水泵連接的進水口。由于所述水箱本體設有柔性隔片，可以使用于存儲污水和清水的存儲空間的清水腔和污水腔，可以以較小體積存儲較多的清水或污水，達到加水一次水延長使用時間。同時每個獨立的腔體可以設有將腔體分成多個相互連接的分隔片，這樣可以避免在使用時液體出晃動，提高使用體驗。
（發明人：周杰;萬科學）
