公布日：2022.08.02
申請日：2022.06.14
分類號：C02F1/78(2006.01)I;C02F1/36(2006.01)I
摘要
本發明適用于污水處理設備領域，提供了一種污水處理用超聲波臭氧溶氣裝置及使用方法；所述溶氣裝置包括：處理箱，至少四組的支撐腳設置在處理箱下表面；固定架，所述固定架的上表面設置有驅動組件，所述驅動組件的上表面設置有第三齒輪。本發明實施例提供的超聲波臭氧溶氣裝置及使用方法，增加污水中雜物的均勻，同時對污水中分解氧化產物進行收集，在攪動的同時實現對氧化過程增壓，增加污水中臭氧的溶解量，增加整體的氧化反應效果，且超聲波在污水中傳遞的同時產生空化作用，使污水中部分雜物被沖擊分解，充分與臭氧接觸，且采用超聲波可使水分子裂解形成部分活性離子，可增強對污水的氧化殺菌效果。
權利要求書
1.一種污水處理用超聲波臭氧溶氣裝置，其特征在于：所述溶氣裝置包括：圓柱形處理箱，至少四組的支撐腳設置在處理箱下表面；固定架，所述固定架的上表面設置有驅動組件，所述驅動組件的上表面設置有第三齒輪，所述第三齒輪與第二齒輪嚙合，所述第二齒輪的上表面設置有攪拌軸，所述攪拌軸的外表面設置有第二軸承，所述第二軸承設置在處理箱的下表面，所述攪拌軸的外表面設置有兩組攪拌葉；其中，所述固定架的上表面設置有超聲波發生器，所述超聲波發生器的外表面設置有超聲波換能器，所述超聲波換能器設置在固定架的上表面，所述固定架設置在處理箱的下表面，所述攪拌軸為中空設置，所述超聲波換能器設置在攪拌軸內；臭氧發生組件，所述臭氧發生組件設置在處理箱的右側面，所述臭氧發生組件與處理箱相連通。
2.根據權利要求1所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述處理箱的上表面設置有頂蓋，所述處理箱的正面設置有控制門，所述頂蓋的上表面設置有進料管，所述處理箱的背面設置有出料管。
3.根據權利要求1所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述第三齒輪的上表面設置有連接柱，所述處理箱的外表面設置有泄壓閥，所述第三齒輪的上表面設置有控氣組件，所述控氣組件設置在連接柱的外表面，所述控氣組件與第一連接管相連通，所述第一連接管設置在臭氧發生組件的下表面，所述控氣組件與第二連接管相連通，所述第二連接管與處理箱相連通。
4.根據權利要求3所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述第一連接管的外表面設置有第一單向閥，所述第二連接管的外表面設置有第二單向閥，所述控氣組件包括：活塞框；與活塞框滑動連接的活塞板；活塞桿，所述活塞板固定連接在活塞桿的一端；移動框，所述移動框設置在活塞桿的另一端。
5.根據權利要求4所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述活塞框的上表面與處理箱的下表面固定連接，所述活塞框的右側面與第一連接管連通，所述活塞框的正面與第二連接管連通，所述移動框滑動連接在連接柱外表面。
6.根據權利要求5所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述連接柱設置為圓柱形，所述活塞框內部長度大于連接柱與第三齒輪圓心距離的二倍，所述第一連接管和第二連接管與活塞框的連接位置均位于活塞板的右側。
7.根據權利要求1所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述攪拌軸的外表面設置有兩個收集組件，所述處理箱的內壁設置有齒圈，所述收集組件包括：兩個網板，兩個所述網板對稱設置在攪拌軸外表面；網框，所述網框設置在網板的外表面；第一齒輪，所述第一齒輪設置在轉軸的一端；螺旋壓板，所述螺旋壓板設置在轉軸外表面；所述齒圈與第一齒輪嚙合，所述螺旋壓板的外表面與網框內壁滑動連接，在所述處理箱箱體內壁等角度間隔固定設置有一彈性刮板，該彈性刮板在無外力作用下時刮板板面與所述圓柱形處理箱的半徑方向重合，在沿著半徑方向該彈性刮板刮板的中間位置處設置有第一磁塊，同樣沿著半徑方向在每個攪拌葉上的中間位置處設置有第二磁塊，攪拌葉轉動至臨近所述彈性刮板時兩個磁塊的相互靠近側是同性磁極，在轉動方向上每個網框與其前方的攪拌葉之間設置有一帶有網孔的擋板，在所述彈性刮板板體的靠近攪拌軸的一側端部設置有多個梳齒，每個梳齒的末端套接有一圓球。
8.根據權利要求7所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述收集組件還包括：第一軸承，第一軸承套接在轉軸外表面；所述第一軸承設置在網框的上表面。
9.根據權利要求8所述的一種污水處理用超聲波臭氧溶氣裝置，其特征在于，所述網框的底部設置有翻轉板，翻轉板的尺寸與網框的尺寸相對應。
10.如權利要求1-9所述的一種污水處理用超聲波臭氧溶氣裝置的使用方法，其特征在于，包括以下步驟：S1、需要進行污水處理時，直接控制超聲波發生器、超聲波換能器、臭氧發生組件和驅動組件工作，此時臭氧發生組件將臭氧直接通入污水中，超聲波發生器產生超聲波傳遞至污水內，驅動組件工作控制第三齒輪轉動，第三齒輪通過第二齒輪控制攪拌軸轉動，攪拌軸控制攪拌葉和網框轉動；S2、此時第一齒輪與齒圈嚙合，第一齒輪和轉軸被嚙合作用控制轉動，同時攪拌葉轉動的同時利用離心力將污水中雜物轉動至處理箱靠壁位置，雜物進入網框后，螺旋壓板將雜物不斷向下擠壓收集，在第三齒輪轉動的同時通過連接柱擠壓移動框向后移動；S3、此時移動框通過活塞桿控制活塞板向后移動，此時活塞板中臭氧被擠壓通過第二連接管進入處理箱內，移動框向前移動的同時利用活塞板將臭氧通過第一連接管抽吸進入活塞框內，不斷重復上述過程，實現將臭氧不斷通入處理箱內部，實現增大處理箱內部壓力，增大臭氧在污水中的溶解量；S4、在上述過程中自動周期性的完成對網板網孔中堵塞的雜物進行清理：在攪拌軸持續帶動網板和攪拌葉過程中，由于在攪拌葉轉動至臨近所述的彈性刮板時兩個磁塊的相互靠近側是同性磁極且該時刻下彈性刮板與兩側就近的攪拌葉、網框之間的網板抵接，攪拌葉推動彈性刮板發生形變并沿著轉動方向前行擺動，該過程中梳齒末端的各個圓球?qū)W(wǎng)板上的網孔進行滲透刮擦，從而對堵塞物清除，且隨著刮板的擺動清除后的雜物被刮板帶動到網框處經由收集組件收集，而在對上述單面網板上的堵塞物帶動至網框進行收集后的1/4周期后，相同的攪拌葉與轉動方向后側的一個網框之間的網框與其前方的攪拌葉之間設置有一帶有網孔的擋板迫使彈性板無法接觸到網板，從而防止將污物不期望的刮擦收集至攪拌軸處。
發明內容
本發明實施例的目的在于提供一種污水處理用超聲波臭氧溶氣裝置及使用方法，旨在解決臭氧在污水中溶解量有限，導致臭氧對污水處理的效率受到影響，導致能耗增加，且在污水中可能存在大顆粒雜物，影響臭氧與雜物的充分接觸的問題。

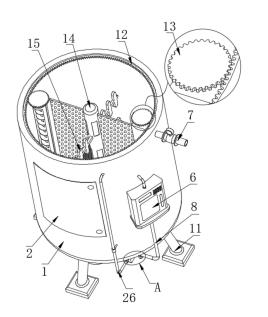

本發明實施例是這樣實現的，一種污水處理用超聲波臭氧溶氣裝置，所述溶氣裝置包括：
處理箱，至少四組的支撐腳設置在處理箱下表面；
固定架，所述固定架的上表面設置有驅動組件，所述驅動組件的上表面設置有第三齒輪，所述第三齒輪與第二齒輪嚙合，所述第二齒輪的上表面設置有攪拌軸，所述攪拌軸的外表面設置有第二軸承，所述第二軸承設置在處理箱的下表面，所述攪拌軸的外表面設置有兩組攪拌葉；
其中，所述固定架的上表面設置有超聲波發生器，所述超聲波發生器的外表面設置有超聲波換能器，所述超聲波換能器設置在固定架的上表面，所述固定架設置在處理箱的下表面，所述攪拌軸為中空設置，所述超聲波換能器設置在攪拌軸內；
臭氧發生組件，所述臭氧發生組件設置在處理箱的右側面，所述臭氧發生組件與處理箱相連通。
作為本發明實施例技術方案的進一步限定，所述處理箱的上表面設置有頂蓋，所述處理箱的正面設置有控制門，所述頂蓋的上表面設置有進料管，所述處理箱的背面設置有出料管。
作為本發明實施例技術方案的進一步限定，所述第三齒輪的上表面設置有連接柱，所述處理箱的外表面設置有泄壓閥，所述第三齒輪的上表面設置有控氣組件，所述控氣組件設置在連接柱的外表面，所述控氣組件與第一連接管相連通，所述第一連接管設置在臭氧發生組件的下表面，所述控氣組件與第二連接管相連通，所述第二連接管與處理箱相連通。
所述第一連接管的外表面設置有第一單向閥，所述第二連接管的外表面設置有第二單向閥，所述控氣組件包括：
活塞框；
與活塞框滑動連接的活塞板；
活塞桿，所述活塞板固定連接在活塞桿的一端；
移動框，所述移動框設置在活塞桿的另一端。
所述活塞框的上表面與處理箱的下表面固定連接，所述活塞框的右側面與第一連接管連通，所述活塞框的正面與第二連接管連通，所述移動框滑動連接在連接柱外表面。
所述連接柱設置為圓柱形，所述活塞框內部長度大于連接柱與第三齒輪圓心距離的二倍，所述第一連接管和第二連接管與活塞框的連接位置均位于活塞板的右側。
作為本發明實施例技術方案的進一步限定，所述攪拌軸的外表面設置有兩個收集組件，所述處理箱的內壁設置有齒圈，所述收集組件包括：
網板，所述網板設置在攪拌軸外表面；
網框，所述網框設置在網板的外表面；
第一齒輪，所述第一齒輪設置在轉軸的一端；
螺旋壓板，所述螺旋壓板設置在轉軸外表面。
所述齒圈與第一齒輪嚙合，所述螺旋壓板的外表面與網框內壁滑動連接，在所述處理箱箱體內壁等角度間隔固定設置有一彈性刮板，該彈性刮板在無外力作用下時刮板板面與所述圓柱形處理箱的半徑方向重合，在沿著半徑方向該彈性刮板刮板的中間位置處設置有第一磁塊，同樣沿著半徑方向在每個攪拌葉上的中間位置處設置有第二磁塊，攪拌葉轉動至臨近所述彈性刮板時兩個磁塊的相互靠近側是同性磁極，在轉動方向上每個網框與其前方的攪拌葉之間設置有一帶有網孔的擋板，在所述彈性刮板板體的靠近攪拌軸的一側端部設置有多個梳齒，每個梳齒的末端套接有一圓球。
所述收集組件還包括：
第一軸承，第一軸承套接在轉軸外表面；
所述第一軸承設置在網框的上表面。
所述網框的底部設置有翻轉板，翻轉板的尺寸與網框的尺寸相對應。
一種污水處理用超聲波臭氧溶氣裝置的使用方法，包括以下步驟：
S1、需要進行污水處理時，直接控制超聲波發生器、超聲波換能器、臭氧發生組件和驅動組件工作，此時臭氧發生組件將臭氧直接通入污水中，超聲波發生器產生超聲波傳遞至污水內，驅動組件工作控制第三齒輪轉動，第三齒輪通過第二齒輪控制攪拌軸轉動，攪拌軸控制攪拌葉和網框轉動；
S2、此時第一齒輪與齒圈嚙合，第一齒輪和轉軸被嚙合作用控制轉動，同時攪拌葉轉動的同時利用離心力將污水中雜物轉動至處理箱靠壁位置，雜物進入網框后，螺旋壓板將雜物不斷向下擠壓收集，在第三齒輪轉動的同時通過連接柱擠壓移動框向后移動；
S3、此時移動框通過活塞桿控制活塞板向后移動，此時活塞板中臭氧被擠壓通過第二連接管進入處理箱內，移動框向前移動的同時利用活塞板將臭氧通過第一連接管抽吸進入活塞框內，不斷重復上述過程，實現將臭氧不斷通入處理箱內部，實現增大處理箱內部壓力，增大臭氧在污水中的溶解量；
S4、在上述過程中自動周期性的完成對網板網孔中堵塞的雜物進行清理：在攪拌軸持續帶動網板和攪拌葉過程中，由于在攪拌葉轉動至臨近所述的彈性刮板時兩個磁塊的相互靠近側是同性磁極且該時刻下彈性刮板與兩側就近的攪拌葉、網框之間的網板抵接，攪拌葉推動彈性刮板發生形變并沿著轉動方向前行擺動，該過程中梳齒末端的各個圓球?qū)W(wǎng)板上的網孔進行滲透刮擦，從而對堵塞物清除，且隨著刮板的擺動清除后的雜物被刮板帶動到網框處經由收集組件收集，而在對上述單面網板上的堵塞物帶動至網框進行收集后的1/4周期后，相同的攪拌葉與轉動方向后側的一個網框之間的網框與其前方的攪拌葉之間設置有一帶有網孔的擋板迫使彈性板無法接觸到網板，從而防止將污物不期望的刮擦收集至攪拌軸處。
有益效果：
1、與現有技術相比，本發明實施例提供的超聲波臭氧溶氣裝置及使用方法，驅動組件通過第三齒輪控制第二齒輪和攪拌軸轉動的同時帶動攪拌葉對污水進行攪動混合，且攪拌的同時超聲波發生器制造超聲波散發至污水內部，臭氧在進入污水內后，對污水實現氧化處理，超聲波與臭氧氧化聯合增加臭氧在污水中的傳質和分解作用，提高間接氧化速率，同時采用控制內部攪動，增加污水中雜物的均勻，同時對污水中分解氧化產物進行收集，在攪動的同時實現對氧化過程增壓，增加污水中臭氧的溶解量，增加整體的氧化反應效果，且超聲波在污水中傳遞的同時產生空化作用，使污水中部分雜物被沖擊分解，充分與臭氧接觸，且采用超聲波可使水分子裂解形成部分活性離子，可增強對污水的氧化殺菌效果。
2、與現有技術相比，本發明實施例提供的超聲波臭氧溶氣裝置及使用方法，在攪拌軸帶動網板、網框和第一齒輪轉動，第一齒輪與齒圈嚙合可控制轉軸和螺旋壓板轉動，網框在轉動的同時可對污水中的雜物進行收集，同時螺旋壓板轉動的同時將網框中雜物不斷向下擠壓收集，對污水中雜物的收集清理，避免雜物對超聲波傳遞過程的影響，保證超聲波對臭氧氧化過程的輔助加強效果。
3、與現有技術相比，本發明實施例提供的超聲波臭氧溶氣裝置及使用方法，在第三齒輪轉動的同時可實現控制連接柱轉動，連接柱轉動的同時對移動框造成擠壓，實現控制移動框不斷進行前后的往復移動，移動框和活塞板向后移動時，實現將活塞框內部臭氧擠壓轉移至處理箱內，活塞板向前移動時，將臭氧通過第一連接管抽吸進入活塞框內，實現不斷將臭氧通入處理箱內部，增大壓強的同時，增加臭氧在水中的溶解度，使整體的臭氧氧化處理效果更為充分，且降低臭氧消耗量，節省能源。
4、因此本發明中通過特殊設計的擋板和彈性刮板，使得在堵塞網板上的網孔中的雜物能夠被清除聚集至遠離圓心的外環處，從而順利被收集組件收集。
