公布日：2022.11.15

申請日：2022.08.18

分類號：B01D33/073(2006.01)I;B01D33/48(2006.01)I;B01D33/80(2006.01)I

摘要

本發明涉及廢水處理技術領域，公開了一種高PTA廢水深度處理裝置，本發明包括電機，還包括向上敞口的濾筒以及蓋壓在濾筒上端口的端蓋，濾筒的下端固定設有支撐用的支腳，端蓋與濾筒之間通過法蘭及螺栓緊固連接，濾筒的上端固定連接設有進液口，濾筒的下側固定連接設有排液口，濾筒內固定設有分腔隔板且在分腔隔板的中心固定設有承載座且承載座上下貫通。本發明通過使廢水由進液口處注入經過濾芯筒的過濾后廢液流入濾后腔內并由排液口流轉至下一工序，而廢液中的化纖纖維被阻擋在濾芯筒的外部，同時通過電機將轉矩傳遞給聯軸器再由聯軸器帶動濾芯筒轉動使得濾芯筒上的濾孔始終處于移動狀態，有效降低了化纖塞入濾孔的現象，且提高了過濾速度。

權利要求書

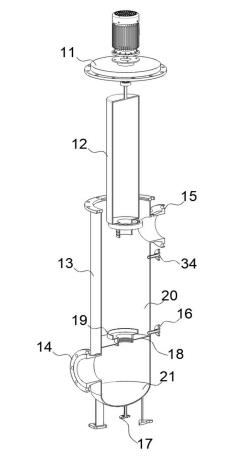

1.一種高PTA廢水深度處理裝置，包括電機(10)，其特征在于：還包括向上敞口的濾筒(13)以及蓋壓在所述濾筒(13)上端口的端蓋(11)，所述濾筒(13)的下端固定設有支撐用的支腳(22)，所述端蓋(11)與所述濾筒(13)之間通過法蘭及螺栓緊固連接，所述濾筒(13)的上端固定連接設有進液口(15)，所述濾筒(13)的下側固定連接設有排液口(14)，所述濾筒(13)內固定設有分腔隔板(18)且在所述分腔隔板(18)的中心固定設有承載座(19)且所述承載座(19)上下貫通，所述濾筒(13)和所述分腔隔板(18)內形成有濾前腔(20)和濾后腔(21)，所述排液口(14)與所述濾后腔(21)連通，所述進液口(15)與所述濾前腔(20)連通，還包括濾芯筒(12)，所述濾芯筒(12)內設有空腔且所述濾芯筒(12)的外圓柱壁上均布設有濾孔，所述濾芯筒(12)的下端固定設有與其內腔連通的密封軸端(26)，所述密封軸端(26)上套裝設有第一軸承(25)且所述第一軸承(25)的外圈過盈配合設置在所述承載座(19)內，所述密封軸端(26)上還套裝設有第一密封圈(27)且所述第一密封圈(27)與所述承載座(19)的內壁相抵并形成密封，所述濾芯筒(12)的上端固定設有從動軸(23)，所述端蓋(11)的上端面固定設有法蘭連接座(35)，所述電機(10)和所述法蘭連接座(35)之間通過法蘭面及螺栓固定連接，所述法蘭連接座(35)內過盈配合設有供所述從動軸(23)轉動用的軸承，所述從動軸(23)向上穿過所述法蘭連接座(35)后通過膜片聯軸器與所述電機(10)的輸出軸連接，廢水由所述進液口(15)處注入經過所述濾芯筒(12)的過濾后廢液流入所述濾后腔(21)內并由所述排液口(14)流轉至下一工序。

2.根據權利要求1所述的一種高PTA廢水深度處理裝置，其特征在于：所述濾筒(13)的直徑內徑為所述濾芯筒(12)的外徑的兩倍。

3.根據權利要求2所述的一種高PTA廢水深度處理裝置，其特征在于：所述濾芯筒(12)外部套裝設有拆換濾筒(28)，所述拆換濾筒(28)向下敞口且所述拆換濾筒(28)的下端口固定設有銜鐵(29)，所述濾芯筒(12)的下端固定設有與所述銜鐵(29)磁吸連接的永磁鐵圈(24)，所述拆換濾筒(28)的上端固定設有套筒凸緣管(30)供所述從動軸(23)穿過，所述從動軸(23)由所述套筒凸緣管(30)處穿過后與膜片聯軸器固定連接。

4.根據權利要求3所述的一種高PTA廢水深度處理裝置，其特征在于：所述套筒凸緣管(30)的內壁嵌裝設有密封圈且該密封圈與所述從動軸(23)的外圓柱面相抵。

5.根據權利要求4所述的一種高PTA廢水深度處理裝置，其特征在于：所述濾筒(13)上固定設有與所述濾前腔(20)連通的廢物排口(16)，所述濾筒(13)的底部固定設有與所述濾后腔(21)連通的排廢料注水口(17)，所述濾筒(13)上固定設有與所述濾前腔(20)連通的氣閥(34)且所述氣閥(34)位于所述廢物排口(16)的上側。

6.根據權利要求1-5任意一項所述的一種高PTA廢水深度處理裝置，其特征在于：所述濾筒(13)內設有擋板(31)，所述擋板(31)的一端面上環形陣列固定設有連接桿(32)，所述連接桿(32)的另一端固定于所述濾筒(13)的內壁上，且所述擋板(31)的與所述進液口(15)同軸，所述擋板(31)的直徑大于所述進液口(15)的內徑。

7.根據權利要求5所述的一種高PTA廢水深度處理裝置，其特征在于：所述進液口(15)切向設置在所述濾筒(13)上。

8.根據權利要求7所述的一種高PTA廢水深度處理裝置，其特征在于：所述濾筒(13)的內壁上焊接固定設有螺旋導流片(33)，且所述螺旋導流片(33)的兩端處于所述進液口(15)和所述承載座(19)之間。

9.根據權利要求8所述的一種高PTA廢水深度處理裝置，其特征在于：所述螺旋導流片(33)的旋向與所述電機(10)的轉動方向相反，在這樣的結構設計下廢水流向和所述濾芯筒(12)轉動方向相反。

發明內容

本發明要解決的技術問題是：為了克服上述中存在的問題，提供了一種高PTA廢水深度處理裝置，其解決了上述等問題。

本發明解決其技術問題是采取以下技術方案實現的：

一種高PTA廢水深度處理裝置，包括電機，還包括向上敞口的濾筒以及蓋壓在所述濾筒上端口的端蓋，所述濾筒的下端固定設有支撐用的支腳，所述端蓋與所述濾筒之間通過法蘭及螺栓緊固連接，所述濾筒的上端固定連接設有進液口，所述濾筒的下側固定連接設有排液口，所述濾筒內固定設有分腔隔板且在所述分腔隔板的中心固定設有承載座且所述承載座上下貫通，所述濾筒和所述分腔隔板內形成有濾前腔和濾后腔，所述排液口與所述濾后腔連通，所述進液口與所述濾前腔連通，還包括濾芯筒，所述濾芯筒內設有空腔且所述濾芯筒的外圓柱壁上均布設有濾孔，所述濾芯筒的下端固定設有與其內腔連通的密封軸端，所述密封軸端上套裝設有第一軸承且所述第一軸承的外圈過盈配合設置在所述承載座內，所述密封軸端上還套裝設有第一密封圈且所述第一密封圈與所述承載座的內壁相抵并形成密封，所述濾芯筒的上端固定設有從動軸，所述端蓋的上端面固定設有法蘭連接座，所述電機和所述法蘭連接座之間通過法蘭面及螺栓固定連接，所述法蘭連接座內過盈配合設有供所述從動軸轉動用的軸承，所述從動軸向上穿過所述法蘭連接座后通過膜片聯軸器與所述電機的輸出軸連接，廢水由所述進液口處注入經過所述濾芯筒的過濾后廢液流入所述濾后腔內并由所述排液口流轉至下一工序。

優選的，所述濾筒的直徑內徑為所述濾芯筒的外徑的兩倍。

優選的，所述濾芯筒外部套裝設有拆換濾筒，所述拆換濾筒向下敞口且所述拆換濾筒的下端口固定設有銜鐵，所述濾芯筒的下端固定設有與所述銜鐵磁吸連接的永磁鐵圈，所述拆換濾筒的上端固定設有套筒凸緣管供所述從動軸穿過，所述從動軸由所述套筒凸緣管處穿過后與聯軸器固定連接。

優選的，所述套筒凸緣管的內壁嵌裝設有密封圈且該密封圈與所述從動軸的外圓柱面相抵。

優選的，所述濾筒上固定設有與所述濾前腔連通的廢物排口，所述濾筒的底部固定設有與所述濾后腔連通的排廢料注水口，所述濾筒上固定設有與所述濾前腔連通的氣閥且所述氣閥位于所述廢物排口的上側。

優選的，所述濾筒內設有擋板，所述擋板的一端面上環形陣列固定設有連接桿，所述連接桿的另一端固定于所述濾筒的內壁上，且所述擋板的與所述進液口同軸，所述擋板的直徑大于所述進液口的內徑。

優選的，所述進液口切向設置在所述濾筒上。

優選的，所述濾筒的內壁上焊接固定設有螺旋導流片，且所述螺旋導流片的兩端處于所述進液口和所述承載座之間，在與切向設置的所述進液口的配合作用下使進入所述濾筒的廢液不會直接沖擊所述濾芯筒，降低了所述濾芯筒的負載提高了所述濾芯筒的壽命，同時使所述濾筒內的液流更加有序減少了亂流，提高了設備的穩定性。

優選的，所述螺旋導流片的旋向與所述電機的轉動方向相反，在這樣的結構設計下廢水流向和所述濾芯筒轉動方向相反。

本發明的優點和積極效果是：通過使廢水由所述進液口處注入經過所述濾芯筒的過濾后廢液流入所述濾后腔內并由所述排液口流轉至下一工序，而廢液中的化纖纖維被阻擋在所述濾芯筒的外部，同時通過所述電機將轉矩傳遞給聯軸器再由聯軸器帶動所述濾芯筒轉動使得所述濾芯筒上的濾孔始終處于移動狀態，這樣有效的降低了化纖塞入濾孔的現象，同時提高了過濾速度，通過打開與所述排廢料注水口及所述氣閥連接的閥體并由所述排廢料注水口處將帶有活性劑的清洗液注入，清洗液在泵的壓力下打入所述濾筒內并由所述濾芯筒的下端向上滲透，所述濾筒內的空氣由所述氣閥處排出，當打入預計體積的清洗液時(清洗液液面高于所述廢物排口低于所述氣閥即可)啟動所述電機使所述濾芯筒轉動使貼合附著的纖維流向清洗液中，然后打開所述廢物排口使清洗液將化纖裹挾帶出，同時所述排廢料注水口可繼續供入清洗液從而形成循環，這樣持續幾分鐘即可對累積在所述濾前腔內的化纖進行排出處理，然后關閉與所述氣閥、廢物排口、排廢料注水口連接的閥體即可恢復正常的廢水處理，另外所述拆換濾筒可用于定期拆卸深度清理而無需拆卸濾芯筒有利于提高生產效率。

（發明人：沈一成;沈?qū)W拯;魏曉鳴;張國劍;李立新）
