公布日：2022.07.29

申請日：2022.04.01

分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N

摘要

本發明提供一種應用于高濃度有機廢水處理的一體化設備及工藝，涉及機廢水處理技術領域。該應用于高濃度有機廢水處理的一體化設備及工藝，包括大功率虹吸泵、三級過濾機構、螺旋滾筒、噴料器、深度處理裝置、沉淀池、一級抽水泵和二級抽水泵；所述大功率虹吸泵的出水口通過管道與三級過濾機構連接，所述三級過濾機構的末端出水口通過管道與螺旋滾筒的進水口連接，所述噴料器安裝于螺旋滾筒投料口的頂部；所述深度處理裝置的末端排水口通過管道連接沉淀池。通過設計系統性的有機廢水處理設備，可以對水體中的固體雜物、泥沙以及多種有機污染物進行有效凈化去除，而且設備可實現全自動工作，使用方便快捷，綜合處理成本低。

權利要求書

1.一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：包括大功率虹吸泵(1)、三級過濾機構(2)、螺旋滾筒(3)、噴料器(4)、深度處理裝置(5)、沉淀池(6)、一級抽水泵(7)和二級抽水泵(8)；所述大功率虹吸泵(1)的出水口通過管道與三級過濾機構(2)連接，所述三級過濾機構(2)的末端出水口通過管道與螺旋滾筒(3)的進水口連接，所述噴料器(4)安裝于螺旋滾筒(3)投料口的頂部；所述螺旋滾筒(3)的出水口通過管道與深度處理裝置(5)的進水口連接，所述深度處理裝置(5)的末端排水口通過管道連接沉淀池(6)；所述三級過濾機構(2)末端出水口排出的水流通過一級抽水泵(7)泵入螺旋滾筒(3)，所述螺旋滾筒(3)出水口排出的水流通過二級抽水泵(8)泵入深度處理裝置(5)。

2.根據權利要求1所述的一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：所述三級過濾機構(2)包括雜物過濾器(201)、泥沙過濾器(202)和微生物過濾器(203)。

3.根據權利要求2所述的一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：所述雜物過濾器(201)、泥沙過濾器(202)和微生物過濾器(203)分別負責過濾水流中的固體雜物、泥沙以及微生物。

4.根據權利要求3所述的一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：所述固體雜物包括固體生活垃圾、石塊、植物枝干以及水生物殘骸。

5.根據權利要求1所述的一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：所述深度處理裝置(5)包括一級沉淀倉(501)、二級沉淀倉(502)和三級沉淀倉(503)。

6.根據權利要求5所述的一種應用于高濃度有機廢水處理的一體化設備及工藝，其特征在于：所述一級沉淀倉(501)、二級沉淀倉(502)和三級沉淀倉(503)依次呈階梯狀分布，且一級沉淀倉(501)、二級沉淀倉(502)和三級沉淀倉(503)之間均連接有導流管。

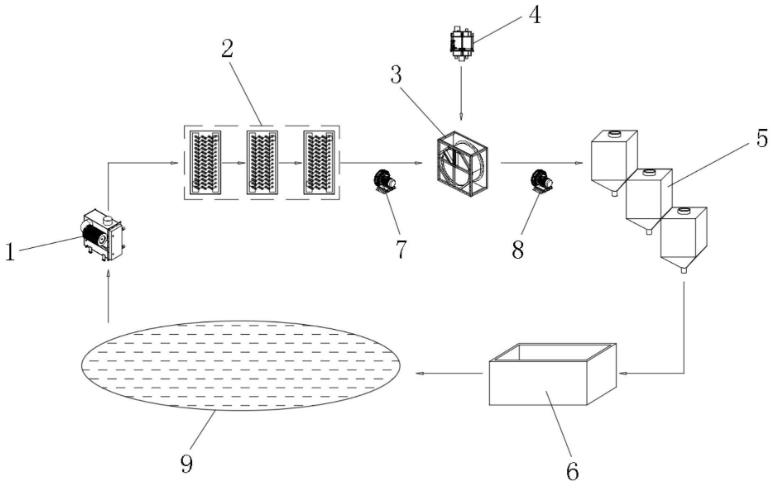

7.根據權利要求1-6中任意一項所述的一種應用于高濃度有機廢水處理的工藝，其特征在于，包括以下具體步驟：S1.由大功率虹吸泵(1)將水體(9)中的水流抽入三級過濾機構(2)，三級過濾機構(2)中的雜物過濾器(201)、泥沙過濾器(202)和微生物過濾器(203)分別負責過濾水流中的固體雜物、泥沙以及微生物，通過在雜物過濾器(201)和泥沙過濾器(202)中通過物化加藥系統添加明礬實現固體雜質的物化預沉淀，同時微生物過濾器中通過物化加藥系統進行高效前處理，過濾微生物；S2.經過過濾后的水流由一級抽水泵(7)泵入螺旋滾筒(3)，螺旋滾筒(3)投料口的頂部安裝有噴料器(4)，噴料器(4)將凈化調節試劑噴灑在螺旋滾筒(3)中，螺旋滾筒(3)通過不間斷滾動，使水流與凈化調節試劑充分混合，進一步提高凈化效率，所述螺旋滾筒(3)為集水解酸化、缺氧反應、好氧反應和MBR反應器為一體的反應設備；S3.經過凈化調節后的水流由二級抽水泵(8)泵入深度處理裝置(5)，深度處理裝置(5)的一級沉淀倉(501)、二級沉淀倉(502)和三級沉淀倉(503)可以對凈化調節后的水流分級沉淀，實現對螺旋滾筒(3)處理后的水進行深度處理，一級沉淀倉(501)、二級沉淀倉(502)和三級沉淀倉(503)之間均連接有導流管，以實現多個沉淀倉之間的自然導流；S4.經過逐級沉淀后的水流排出至沉淀池(6)，經過1-2h的靜置沉淀后，水流最終排出至水體(9)中。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種應用于高濃度有機廢水處理的一體化設備及工藝，解決了目前對水體有機污染物的處理，大多是直接利用大型設備進行排水、清淤，最后再引入活水，這種處理方式不僅費時費力，而且處理周期也較長，采用該方法對中小型水體進行處理時，不僅效率低下，同時也處理成本也更高的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種應用于高濃度有機廢水處理的一體化設備及工藝，包括大功率虹吸泵、三級過濾機構、螺旋滾筒、噴料器、深度處理裝置、沉淀池、一級抽水泵和二級抽水泵；

所述大功率虹吸泵的出水口通過管道與三級過濾機構連接，所述三級過濾機構的末端出水口通過管道與螺旋滾筒的進水口連接，所述噴料器安裝于螺旋滾筒投料口的頂部；

所述螺旋滾筒的出水口通過管道與深度處理裝置的進水口連接，所述深度處理裝置的末端排水口通過管道連接沉淀池；

所述三級過濾機構末端出水口排出的水流通過一級抽水泵泵入螺旋滾筒，所述螺旋滾筒出水口排出的水流通過二級抽水泵泵入深度處理裝置。

優選的，所述三級過濾機構包括雜物過濾器、泥沙過濾器和微生物過濾器，雜物過濾器、泥沙過濾器和微生物過濾器之間均連接有管道，從而使水流能夠在雜物過濾器、泥沙過濾器和微生物過濾器之間逐級流動過濾。

優選的，所述雜物過濾器、泥沙過濾器和微生物過濾器分別負責過濾水流中的固體雜物、泥沙以及微生物，通過對水流中的固體雜物、泥沙以及微生物進行逐級過濾，可以對污染水流中的各種固態雜物進行過濾，從而實現預處理，以便后續的凈化調節。

優選的，所述固體雜物包括固體生活垃圾、石塊、植物枝干以及水生物殘骸，通過對固體生活垃圾、石塊、植物枝干以及水生物殘骸進行預過濾，既可以防止在后續過濾過程中發生堵塞，同時也便于對固體雜物進行分類處理。

優選的，所述深度處理裝置包括一級沉淀倉、二級沉淀倉和三級沉淀倉，深度處理裝置用于噴灑凈化調節試劑后的水流凈化沉淀。

優選的，所述一級沉淀倉、二級沉淀倉和三級沉淀倉依次呈階梯狀分布，且一級沉淀倉、二級沉淀倉和三級沉淀倉之間均連接有導流管，水流首先進入一級沉淀倉，部分沉淀物會自動沉淀在倉底，而水流則會經導流管流至二級沉淀倉，二級沉淀倉和三級沉淀倉經過上述同樣的流程，可以對水流中的沉淀物進行逐級攔截滯留，最終經過沉淀后的水流排入沉淀池。

一種應用于高濃度有機廢水處理的工藝，包括以下具體步驟：

S1.由大功率虹吸泵將水體中的水流抽入三級過濾機構，三級過濾機構中的雜物過濾器、泥沙過濾器和微生物過濾器分別負責過濾水流中的固體雜物、泥沙以及微生物，通過在雜物過濾器和泥沙過濾器中通過物化加藥系統添加明礬實現固體雜質的物化預沉淀，同時微生物過濾器中通過物化加藥系統進行高效前處理，過濾微生物；

S2.經過過濾后的水流由一級抽水泵泵入螺旋滾筒，螺旋滾筒投料口的頂部安裝有噴料器，噴料器將凈化調節試劑噴灑在螺旋滾筒中，螺旋滾筒通過不間斷滾動，使水流與凈化調節試劑充分混合，進一步提高凈化效率，所述螺旋滾筒為集水解酸化、缺氧反應、好氧反應和MBR反應器為一體的反應設備；

S3.經過凈化調節后的水流由二級抽水泵泵入深度處理裝置，深度處理裝置的一級沉淀倉、二級沉淀倉和三級沉淀倉可以對凈化調節后的水流分級沉淀，實現對螺旋滾筒處理后的水進行深度處理，一級沉淀倉、二級沉淀倉和三級沉淀倉之間均連接有導流管，以實現多個沉淀倉之間的自然導流；

S4.經過逐級沉淀后的水流排出至沉淀池，經過-h的靜置沉淀后，水流最終排出至水體中；

S5.通過上述凈化處理流程，對水體進行循環凈化，直至水體中有機污染物的污染含量符合正常標準。

(三)有益效果

本發明提供了一種應用于高濃度有機廢水處理的一體化設備及工藝。具備以下有益效果：

1、該應用于高濃度有機廢水處理的一體化設備，通過設計簡單的一體化處理系統，可以完成水體中有機污染物的循環凈化，相較于傳統的處理方案，該設備不僅工作效率大大提高，同時也更加省時省力，處理周期也更短。

2、該應用于高濃度有機廢水處理的一體化設備，通過設計系統性的有機廢水處理設備，可以對水體中的固體雜物、泥沙以及多種有機污染物進行有效凈化去除，而且設備可實現全自動工作，且設備設置更加的緊湊，使得一種裝置事項多種不同的功能，使得設備占地面積小，使用方便快捷，綜合處理成本低。

3、螺旋滾筒設置成集成式的處理集，使得廢水在進行酸化、缺氧、好氧等處理時效率更高，有效的減少好氧反應器、缺氧反應器和水解酸化池等的投入，在不影響運營的情況下提高了集成化效率，將設備的投入成本。

（發明人：徐云龍;梁家成;王子霞）
