公布日：2022.05.13
申請日：2020.11.13
分類號：C02F9/04(2006.01)I;B01F27/70(2022.01)I;B01F35/53(2022.01)I
摘要
本發明公開了一種吸附效果好的污水處理過濾裝置，屬于污水處理技術領域，包括裝置主體，所述裝置主體的內部分別設置有除菌室和過濾室，所述裝置主體的頂部一側連接有延伸至除菌室內部的處理倉，該種污水處理過濾裝置，設置有處理倉和活性炭層，由于處理倉位于除菌室的內部的，且多個活性炭層較多分布于處理倉的內部，因此當使用者在使用該種處理裝置時，可先將污水通過進水口加入至處理倉中，當污水進入至處理倉后，交錯分布的活性炭層可對污水進行阻擋導流，從而延長污水在處理倉的流動時間，以此使活性炭層對污水中的污物異味進行充分吸附凈化，從而大大提高裝置對污水的處理效果，設置的透明護罩防止污水粘附在外線殺菌燈上影響殺菌效果。
權利要求書

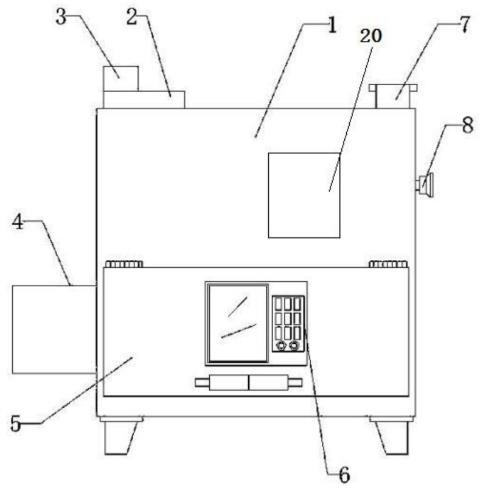

1.一種吸附效果好的污水處理過濾裝置，包括裝置主體，其特征在于：所述裝置主體的內部分別設置有除菌室和過濾室，所述裝置主體的頂部一側連接有延伸至除菌室內部的處理倉，所述處理倉的內部連接有多個活性炭層，所述處理倉的頂部連接有進水口，除菌室的底部通過通孔與過濾室相連通，所述除菌室的內部上方安裝有紫外線殺菌燈，紫外線殺菌燈外設置有透明護罩，所述過濾室的內部連接有濾網，所述處理倉的底部連接有連接管，所述連接管的底端延伸至濾網的下方，所述裝置主體的外表面安裝有倉門，所述裝置主體的一側連接有進氣管，所述進氣管的一端延伸至除菌室的內部的曝氣管，所述裝置主體的另一側焊接有機箱，所述機箱的內部安裝有電機，所述電機的輸出端連接有延伸至過濾室內部的轉軸，所述轉軸的外表面焊接有多個攪拌桿。
2.根據權利要求1所述的一種吸附效果好的污水處理過濾裝置，其特征在于：所述轉軸的一端通過軸承與過濾室轉動連接，且多個所述攪拌桿等距分布于轉軸的外表面。
3.根據權利要求1所述的一種吸附效果好的污水處理過濾裝置，其特征在于：所述裝置主體的頂部另一側安裝有延伸至除菌室內部的出水管，裝置主體前側設置有觀察窗。
4.根據權利要求1所述的一種吸附效果好的污水處理過濾裝置，其特征在于：多個所述活性炭層交錯分布于處處理倉的內部，且多個所述活性炭層的頂部均呈凹凸不平狀。
5.根據權利要求1所述的一種吸附效果好的污水處理過濾裝置，其特征在于：所述倉門的外表面安裝有工作面板，且所述工作面板分別與電機和紫外線殺菌燈電性連接。
6.根據權利要求1所述的一種吸附效果好的污水處理過濾裝置，其特征在于：所述倉門由不銹鋼材料制作而成，所述倉門的背部粘接有密封墊，且其通過鉸鏈與裝置主體轉動連接。
發明內容
本發明的目的在于提供一種吸附效果好的污水處理過濾裝置，以解決上述背景技術中提出難以對污水進行阻擋，造成污水流速過快，導致裝置與污水處理時間較短，難以對污水中的污物異味進行充分凈化，影響裝置處理效果的問題。
為實現上述目的，本發明提供如下技術方案：一種吸附效果好的污水處理過濾裝置，包括主體，所述裝置主體的內部分別設置有除菌室和過濾室，所述裝置主體的頂部一側連接有延伸至除菌室內部的處理倉，所述處理倉的內部連接有多個活性炭層，所述處理倉的頂部連接有進水口，除菌室的底部通過通孔與過濾室相連通，所述除菌室的內部上方安裝有紫外線殺菌燈，紫外線殺菌燈外設置有透明護罩，所述過濾室的內部連接有濾網，所述處理倉的底部連接有連接管，所述連接管的底端延伸至濾網的下方，所述裝置主體的外表面安裝有倉門，所述裝置主體的一側連接有進氣管，所述進氣管的一端延伸至除菌室的內部的曝氣管，所述裝置主體的另一側焊接有機箱，所述機箱的內部安裝有電機，所述電機的輸出端連接有延伸至過濾室內部的轉軸，所述轉軸的外表面焊接有多個攪拌桿。
優選地，所述轉軸的一端通過軸承與過濾室轉動連接，且多個所述攪拌桿等距分布于轉軸的外表面。
優選地，所述裝置主體的頂部另一側安裝有延伸至除菌室內部的出水管，裝置主體前側設置有觀察窗。
優選地，多個所述活性炭層交錯分布于處處理倉的內部，且多個所述活性炭層的頂部均呈凹凸不平狀。
優選地，所述所述倉門的外表面安裝有工作面板，且所述工作面板分別與電機和紫外線殺菌燈電性連接。
優選地，所述倉門由不銹鋼材料制作而成，所述倉門的背部粘接有密封墊，且其通過鉸鏈與裝置主體轉動連接鋼。
與現有技術相比，本發明的有益效果是：該種污水處理過濾裝置，設置有處理倉和活性炭層，由于處理倉位于除菌室的內部的，且多個活性炭層較多分布于處理倉的內部，因此當使用者在使用該種處理裝置時，可先將污水通過進水口加入至處理倉中，當污水進入至處理倉后，交錯分布的活性炭層可對污水進行阻擋導流，以此對污水的流速進行減緩，避免污水在處理倉的內部流速過快，從而延長污水在處理倉的流動時間，以此使活性炭層對污水中的污物異味進行充分吸附凈化，從而大大提高裝置對污水的處理效果，同時還設置有倉門、電機、轉軸、攪拌桿和濾網，當污水在經過處理倉凈化后可通過連接管進入至過濾室中，而當污水進入過濾室后，使用者可通過工作面板啟動電機，使電機通過轉軸帶動攪拌桿進行旋轉，以此使攪拌桿旋轉后帶動污水在過濾室中進行旋流，從而使污水旋流時，濾網可對污水中的雜質顆粒進行過濾篩分，而當濾網在將污水中的雜質顆粒篩分后，使用者可在工作結束后打開倉門，將過濾室中的濾網之間的雜質顆粒進行清理，從而避免雜質顆粒堆積過多而造成濾網堵塞。
（發明人：陳銳）
