公布日：2022.07.29
申請日：2022.06.01
分類號：C02F3/28(2006.01)I;B01D53/78(2006.01)I;B01D53/52(2006.01)I;C02F103/32(2006.01)N
摘要
本申請涉及一種白酒釀制廢水的高效厭氧處理系統，包括厭氧反應器和除臭組件，所述除臭組件包括除臭箱、儲液箱和噴淋管；所述除臭箱的進氣口和厭氧反應器的排氣口通過輸氣管道連通，儲液箱內儲存有除臭溶液，儲液箱與噴淋管之間連接有用于輸送除臭溶液至噴淋管的輸液管道，所述噴淋管位于除臭箱內并位于所述除臭箱的出氣口和進氣口之間。本申請通過噴淋管將除臭溶液噴灑在除臭箱內形成除臭屏障，使得除臭箱內的臭味氣體與除臭溶液化學反應被吸收，除臭后的氣體通過除臭屏障從出氣口排出，改善厭氧反應時氣體逸散的情況，對厭氧處理時產生的氣體進行除臭處理，從而保護環境，提高整個厭氧處理系統的安全系數。
權利要求書

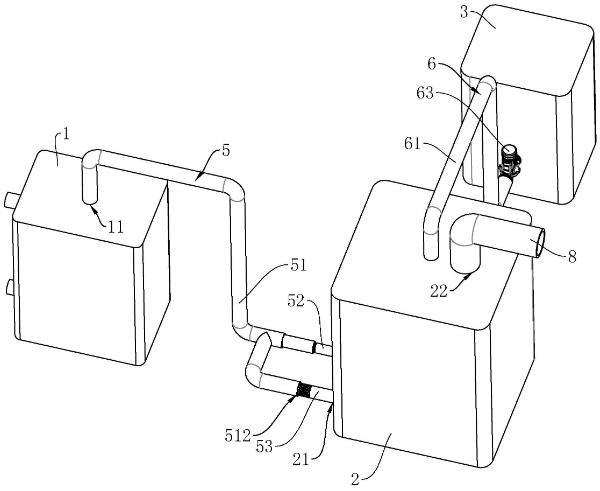

1.一種白酒釀制廢水的高效厭氧處理系統，其特征在于：包括厭氧反應器(1)和除臭組件，所述除臭組件包括除臭箱(2)、儲液箱(3)和噴淋管(4)；所述除臭箱(2)的進氣口(21)和厭氧反應器(1)的排氣口(11)通過輸氣管道(5)連通，所述儲液箱(3)內儲存有除臭溶液，所述儲液箱(3)與噴淋管(4)之間連接有用于輸送除臭溶液至噴淋管(4)的輸液管道(6)，所述噴淋管(4)位于除臭箱(2)內并位于所述除臭箱(2)的出氣口(22)和進氣口(21)之間；所述輸氣管道(5)包括輸送管段(51)、主進氣管段(52)和副進氣管段(53)；所述輸送管段(51)的一端和厭氧反應器(1)的排氣口(11)連通，另一端開設有與主進氣管段(52)可拆卸連通的主連通口(511)和與副進氣管段(53)可拆卸連通的副連通口(512)；所述主進氣管段(52)和所述副進氣管段(53)背離所述輸氣管道(5)的一端連通所述除臭箱(2)的進氣口(21)，且所述主進氣管段(52)和副進氣管段(53)內均設置有抽氣風機(54)；所述輸氣管道(5)上設置有用于控制輸送管段(51)和主進氣管段(52)、副進氣管段(53)的連通狀態的控制組件(7)；所述控制組件(7)包括控制擋板(71)、控制桿組(72)和推動管段(73)；所述控制擋板(71)轉動設置在所述輸送管段(51)的主連通口(511)和副連通口(512)之間且用于轉動蓋合在主連通口(511)或副連通口(512)上；所述推動管段(73)的一端設置有與主進氣管段(52)螺紋連通的內螺紋，所述推動管段(73)的另一端設置有與所述輸送管段(51)螺紋連通的外螺紋，所述輸送管段(51)在主連通口(511)處開設有與所述推動管段(73)螺紋連接的內螺紋段；所述控制桿組(72)與所述控制擋板(71)連接并位于所述控制擋板(71)和推動管段(73)之間，所述推動管段(73)能夠通過控制桿組(72)控制控制擋板(71)的轉動角度；所述控制桿組(72)包括推動連桿(721)，沿主連通口(511)的軸線方向布設，所述輸送管段(51)的內周壁上沿主連通口(511)的軸線方向布設有推動滑槽(513)，所述推動連桿(721)滑動位于推動滑槽(513)內，所述推動連桿(721)的一端設置有推動塊(722)，所述推動塊(722)穿過推動滑槽(513)并用于與所述推動管段(73)相抵接；滑動塊(723)，固定在所述推動連桿(721)的另一端并與所述控制擋板(71)滑動連接，所述控制擋板(71)上開設有供滑動塊(723)滑動的控制滑槽(711)；復位彈簧(724)，沿推動滑槽(513)的開設方向布設且一端與所述推動滑槽(513)的槽壁固定，另一端與所述推動連桿(721)靠近推動塊(722)的一端固定；復位扭簧(725)，與控制擋板(71)連接且用于帶動控制擋板(71)轉動蓋合在主連通口(511)上。
2.根據權利要求1所述的白酒釀制廢水的高效厭氧處理系統，其特征在于：所述輸液管道(6)包括第一管段(61)和第二管段(62)；所述第一管段(61)上連通設置有輸液泵(63)且所述第一管段(61)一端連通儲液箱(3)，另一端穿過除臭箱(2)并位于除臭箱(2)內部；所述第二管段(62)的一端與第一管段(61)的另一端連通固定，所述第二管段(62)的另一端封閉并豎直向下布設，所述噴淋管(4)和所述第二管段(62)連通。
3.根據權利要求2所述的白酒釀制廢水的高效厭氧處理系統，其特征在于：所述噴淋管(4)水平布設并設置有若干根，若干根噴淋管(4)沿豎直方向間隔布設，所述噴淋管(4)的一端封閉，另一端與所述第二管段(62)的周壁連通固定，所述噴淋管(4)的周壁上間隔開設有若干個噴水孔(41)。
4.根據權利要求3所述的白酒釀制廢水的高效厭氧處理系統，其特征在于：沿豎直方向布設的若干個所述噴淋管(4)交錯布設，若干個噴淋管(4)沿所述第二管段(62)的軸線方向周向間隔布設。
5.根據權利要求1所述的白酒釀制廢水的高效厭氧處理系統，其特征在于：所述除臭箱(2)的出氣口(22)處連通設置有出氣管道(8)，所述出氣管道(8)背離除臭箱(2)的一端與外界連通，所述出氣管道(8)內沿氣體流動至外界的方向依次設置有吸潮劑(9)和排氣扇(100)。
6.根據權利要求1所述的白酒釀制廢水的高效厭氧處理系統，其特征在于：所述除臭溶液為堿性溶液。
發明內容
為了改善厭氧反應時氣體逸散的情況，對厭氧處理時產生的氣體進行除臭處理，從而保護環境，提高整個厭氧處理系統的安全系數，本申請?zhí)峁┮环N白酒釀制廢水的高效厭氧處理系統。
本申請?zhí)峁┑囊环N白酒釀制廢水的高效厭氧處理系統采用如下的技術方案：
一種白酒釀制廢水的高效厭氧處理系統，包括厭氧反應器和除臭組件，所述除臭組件包括除臭箱、儲液箱和噴淋管；
所述除臭箱的進氣口和厭氧反應器的排氣口通過輸氣管道連通，所述儲液箱內儲存有除臭溶液，所述儲液箱與噴淋管之間連接有用于輸送除臭溶液至噴淋管的輸液管道，所述噴淋管位于除臭箱內并位于所述除臭箱的出氣口和進氣口之間。
通過采用上述技術方案，通過輸氣管道使得厭氧反應器內產生的各種氣體移動至除臭箱內，通過噴淋管將除臭溶液噴灑在除臭箱內形成除臭屏障，使得除臭箱內的臭味氣體與除臭溶液化學反應從而被吸收，除臭后的氣體通過除臭屏障從除臭箱的出氣口排出，從而對厭氧反應后產生的氣體進行處理，改善厭氧反應時氣體逸散的情況，對厭氧處理時產生的氣體進行除臭處理，從而保護環境，提高整個厭氧處理系統的安全系數。
優選的，所述輸液管道包括第一管段和第二管段；
所述第一管段上連通設置有輸液泵且一端連通儲液箱，所述第一管段另一端穿過除臭箱并位于除臭箱內部；
所述第二管段的一端與第一管段的另一端連通固定，所述第二管段的另一端封閉并豎直向下布設，所述噴淋管和所述第二管段連通。
通過采用上述技術方案，通過第一管段和第二管段使得除臭溶液進入噴淋管，通過輸液泵對除臭溶液提供動力，使得從噴淋管內噴灑出的除臭溶液能夠有動力形成除臭屏障。
優選的，所述噴淋管水平布設并設置有若干根，若干根噴淋管沿豎直方向間隔布設，所述噴淋管的一端封閉，另一端與所述第二管段的周壁連通固定，所述噴淋管的周壁上間隔開設有若干個噴水孔。
通過采用上述技術方案，若干個噴淋管能夠擴大除臭溶液的噴灑面積，降低部分氣體未與除臭溶液所接觸而直接從除臭箱的出氣口排出的情況，從而優化除臭組件的除臭性能。
優選的，沿豎直方向布設的若干個所述噴淋管交錯布設，若干個噴淋管沿所述第二管段的軸線方向周向間隔布設。
通過采用上述技術方案，由上往下看時，使得若干個噴淋管沿第二管段的軸線方向周向間隔布設，從而進一步擴除臭溶液的噴淋面積，每個噴淋管負責一定范圍的噴射面積，同時提高各個噴淋管的利用率，提高除臭溶液的除臭效率和利用率，從而進一步優化除臭組件的除臭性能。
優選的，所述輸氣管道包括輸送管段、主進氣管段和副進氣管段；
所述輸送管段的一端和厭氧反應器的排氣口連通，另一端開設有與主進氣管段可拆卸連通的主連通口和與副進氣管段可拆卸連通的副連通口；
所述主進氣管段和所述副進氣管段背離所述輸氣管道的一端連通所述除臭箱的進氣口，且所述主進氣管段和副進氣管段內均設置有抽氣風機。
通過采用上述技術方案，由于硫化氫一類的酸性氣體會腐蝕比如抽氣風機等的一些設備，因此靠近除臭箱附近的管段會受到除臭溶液的噴濺，這些除臭溶液與硫化氫反應后的吸收液附著在管壁上或者抽氣風機上會對管段和抽氣風機進行腐蝕，因此，需要對靠近除臭箱附近的管段以管段內的設備進行維護和更換，通過主進氣管段和副進氣管段之間的更換，使得其中一個進行維修更換時另一個也能進行氣體傳輸，從而降低由于更換維修管段對整個系統運行的影響，提高系統的工作效率。
優選的，所述輸氣管道上設置有用于控制輸送管段和主進氣管段、副進氣管段的連通狀態的控制組件。
通過采用上述技術方案，正常情況下控制組件使得輸送管段和副進氣管段處于斷開狀態，輸送管段和主進氣管段連通。當對主進氣管段進行維護時，需要將主進氣管段進行拆離，此時控制組件能夠?qū)χ鬟B通口進行封閉的同時使得輸送管段和副進氣管段連通，氣體可以通過副進氣管段進行輸送，從而不影響整個系統工作。
優選的，所述控制組件包括控制擋板、控制桿組和推動管段；
所述控制擋板轉動設置在所述輸送管段的主連通口和副連通口之間且用于轉動蓋合在主連通口或副連通口上；
所述推動管段的一端設置有與主進氣管段螺紋連通的內螺紋，所述推動管段的另一端設置有與所述輸送管段螺紋連通的外螺紋，所述輸送管段在主連通口處開設有與所述推動管段螺紋連接的內螺紋段；
所述控制桿組與所述控制擋板連接并位于所述控制擋板和推動管段之間，所述推動管段能夠通過控制桿組控制控制擋板的轉動角度。
通過采用上述技術方案，當控制組件對主連通口進行封閉時，此時控制擋板對副連通口進行蓋合封閉，隨著推動管段旋離輸送管段，控制桿組帶動控制擋板沿靠近主連通口的方向轉動，直至控制擋板蓋合在主連通口處，避免氣體從主連通口溢出的同時引導氣體從副連通口進入副進氣管段。
優選的，所述控制桿組包括
推動連桿，沿主連通口的軸線方向布設，所述輸送管段的內周壁上沿主連通口的軸線方向布設有推動滑槽，所述推動連桿滑動位于推動滑槽內，所述推動連桿的一端設置有推動塊，所述推動塊穿過推動滑槽并用于與所述推動管段相抵接；
滑動塊，固定在所述推動連桿的另一端并與所述控制擋板滑動連接，所述控制擋板上開設有供滑動塊滑動的控制滑槽；
復位彈簧，沿推動滑槽的開設方向布設且一端與所述推動滑槽的槽壁固定，另一端與所述推動連桿靠近推動塊的一端固定；
復位扭簧，與控制擋板連接且用于帶動控制擋板轉動蓋合在主連通口上。
通過采用上述技術方案，當維護好的主進氣管段再次安裝在輸送管段上時，推動管段旋轉進入輸送管段的過程中，推動管段抵觸并推動推動塊沿靠近控制擋板的方向移動，同時帶動推動連桿沿靠近控制擋板的方向在推動滑槽內滑動，復位彈簧伸長、復位扭簧同時推動滑動塊隨著推動連桿的滑動方向在控制擋板上滑動，控制擋板在滑動塊滑動的過程中逐漸向靠近副連通口的方向轉動直至蓋合在副連通口上，推動管段停止轉動，以實現主進氣管段和輸送管段的連通。
優選的，所述除臭箱的出氣口處連通設置有出氣管道，所述出氣管道背離除臭箱的一端與外界連通，所述出氣管道內沿氣體流動至外界的方向依次設置有吸潮劑和排氣扇。
通過采用上述技術方案，進入除臭箱出氣口處的氣體中帶有部分水汽，這部分水汽中會有吸收了硫化氫等酸性氣體的吸收液，這種水汽排放出去對環境也有一定影響，因此通過吸潮劑對這類水汽進行吸收，對除臭過的氣體進行進一步的處理，以提高最終從出氣管道內排出的氣體的干燥性，以提高整個系統的排氣質量；同時排氣扇一方面便于進入出氣管道內的氣體排出外界，另一方面引導位于除臭箱內已經穿過除臭屏障的氣體進入出氣管道，從而降低除臭箱內形成微壓環境的概率，提高氣體移動的速度，從而提高氣體除臭的效率。
優選的，所述除臭溶液為堿性溶液。
通過采用上述技術方案，堿性溶液能夠中和并吸收硫化氫一類的酸性氣，且堿液選擇種類較多，與酸性氣體發生反應效果好，時間短，即除臭過程短，使得氣體穿過除臭屏幕的極短時間就可發生反應，從而提高系統的除臭效果。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過噴淋管將除臭溶液噴灑在除臭箱內形成除臭屏障，使得除臭箱內的臭味氣體與除臭溶液化學反應被吸收，除臭后的氣體通過除臭屏障從出氣口排出，改善厭氧反應時氣體逸散的情況，對厭氧處理時產生的氣體進行除臭處理，從而保護環境，提高整個厭氧處理系統的安全系數；
2.若干個噴淋管沿第二管段的軸線方向周向間隔布設，進一步擴除臭溶液的噴淋面積，每個噴淋管負責一定范圍的噴射面積，提高各個噴淋管的利用率，提高除臭溶液的除臭效率和利用率，從而進一步優化除臭組件的除臭性能；
3.當控制組件對主連通口進行封閉時，此時控制擋板對副連通口進行蓋合封閉，隨著推動管段旋離輸送管段，控制桿組帶動控制擋板沿靠近主連通口的方向轉動，直至控制擋板蓋合在主連通口處，避免氣體從主連通口溢出的同時引導氣體從副連通口進入副進氣管段。
（發明人：傅繼達;徐軍富;朱紅兵;熊仿鵬;趙宏）
