公布日：2022.08.02
申請日：2022.05.11
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種低碳環保的農村污水凈化裝置，涉及污水凈化處理技術領域，包括外殼主體，所述外殼主體的內部的中間位置處設置有兩個第一限位槽，所述壓水板的一側上下均設置有第一傳動桿，第一傳動桿的一端延伸至第一限位槽的內部，且第一傳動桿與第一限位槽滑動連接，所述第一傳動桿的前端設置有齒輪槽，位于上方所述第一限位槽的上端設置有第一電機，所述第一電機的輸出端設置有第二傳動桿，所述第二傳動桿的上下端均設置有傳動齒輪，所述傳動齒輪與第一傳動桿嚙合連接，通過這種方式，使用第一電機帶動壓水板將污水快速的過濾，提高了過濾的效率。
權利要求書

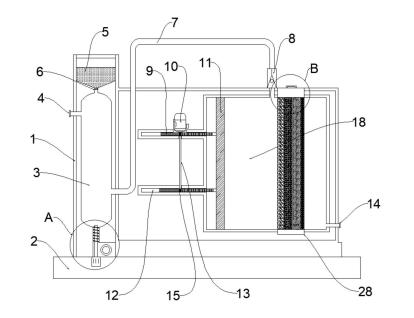

1.一種低碳環保的農村污水凈化裝置，包括外殼主體（1），所述外殼主體（1）的下方設置有底座（2），所述外殼主體（1）的內部一側設置有沉淀池（3），所述沉淀池（3）一側的上方設置有注水口（4），且注水口（4）延伸至外殼主體（1）的外部，所述外殼主體（1）的另一側內部設置有過濾箱（18），所述過濾箱（18）的底部設置有排水口（14），其特征在于：還包括壓水板（11），其設置在過濾箱（18）的內部一側，所述外殼主體（1）的內部的中間位置處設置有兩個第一限位槽（12），所述壓水板（11）的一側上下均設置有第一傳動桿（9），第一傳動桿（9）的一端延伸至第一限位槽（12）的內部，且第一傳動桿（9）與第一限位槽（12）滑動連接，所述第一傳動桿（9）的前端設置有齒輪槽，位于上方所述第一限位槽（12）的上端設置有第一電機（10），所述第一電機（10）的輸出端設置有第二傳動桿（13），所述第二傳動桿（13）的上下端均設置有傳動齒輪（15），所述傳動齒輪（15）與第一傳動桿（9）嚙合連接。
2.根據權利要求1所述的一種低碳環保的農村污水凈化裝置，其特征在于：所述沉淀池（3）的底部設置有結構槽（27），且結構槽（27）與沉淀池（3）內部相通，所述底座（2）一端的內部設置有第二電機（16），所述第二電機（16）的輸出端安裝有螺旋輸送葉片（17），且螺旋輸送葉片（17）通過結構槽（27）延伸至沉淀池（3）的底部，所述結構槽（27）的前端設置有排污口（19）。
3.根據權利要求1所述的一種低碳環保的農村污水凈化裝置，其特征在于：所述過濾箱（18）的上下端均設有第二限位槽（22）和第三限位槽（28）。
4.根據權利要求3所述的一種低碳環保的農村污水凈化裝置，其特征在于：所述第二限位槽（22）和第三限位槽（28）的中間位置設置有過濾模塊（21），所述過濾模塊（21）的頂部設置有把手（20），所述過濾模塊（21）的內部依次設置有第一活性炭層（23）、石英砂層（24）、第二活性炭層（25）和PP棉濾網層（26）。
5.根據權利要求1所述的一種低碳環保的農村污水凈化裝置，其特征在于：所述沉淀池（3）的上方設置有明礬投料箱（5），且明礬投料箱（5）的底部與沉淀池（3）相連接，所述明礬投料箱（5）的底部連接處設置有電控閥門（6）。
6.根據權利要求1所述的一種低碳環保的農村污水凈化裝置，其特征在于：所述沉淀池（3）的底部內端設置有輸水管（7），所述輸水管（7）的另一端與過濾箱（18）頂端通過單向閥（8）連接。
發明內容
本發明的目的在于提供一種低碳環保的農村污水凈化裝置，以解決上述背景技術中提出的沉淀物易堵塞和過濾效率低下。
為實現上述目的，本發明提供如下技術方案：一種低碳環保的農村污水凈化裝置，包括外殼主體，所述外殼主體的下方設置有底座，所述外殼主體的內部一側設置有沉淀池，所述沉淀池一側的上方設置有注水口，且注水口延伸至外殼主體的外部，所述外殼主體的另一側內部設置有過濾箱，所述過濾箱的底部設置有排水口；還包括壓水板，其設置在過濾箱的內部一側，所述外殼主體的內部的中間位置處設置有兩個第一限位槽，所述壓水板的一側上下均設置有第一傳動桿，第一傳動桿的一端延伸至第一限位槽的內部，且第一傳動桿與第一限位槽滑動連接，所述第一傳動桿的前端設置有齒輪槽，位于上方的所述第一限位槽的上端設置有第一電機，所述第一電機的輸出端設置有第二傳動桿，所述第二傳動桿的上下端均設置有傳動齒輪，所述傳動齒輪與第一傳動桿嚙合連接。
優選的，所述沉淀池的底部設置有結構槽，且結構槽與沉淀池內部相通，所述底座一端的內部設置有第二電機，所述第二電機的輸出端安裝有螺旋輸送葉片，且螺旋輸送葉片通過結構槽延伸至沉淀池的底部，所述結構槽的前端設置有排污口。
優選的，所述過濾箱的上下端均設有第二限位槽和第三限位槽。
優選的，所述第二限位槽和第三限位槽的中間位置設置有過濾模塊，所述過濾模塊的頂部設置有把手，所述過濾模塊的內部依次設置有第一活性炭層、石英砂層、第二活性炭層和PP棉濾網層。
優選的，所述沉淀池的上方設置有明礬投料箱，且明礬投料箱的底部與沉淀池相連接，所述明礬投料箱的底部連接處設置有電控閥門。
優選的，所述沉淀池的底部內端設置有輸水管，所述輸水管的另一端與過濾箱頂端通過單向閥連接。
與現有技術相比，本發明的有益效果是：1、本發明通過在沉淀池的上方設置有明礬投料箱，連接位置有電動閥門，當沉淀池內達到設定水位時，投料箱加入明礬，同時底部設有一個螺旋輸送葉片，電機帶動螺旋桿旋轉，將沉淀的雜質輸送至下方，再由排污口將沉淀物排出。
2、本發明通過在內部設置的過濾箱內設有過濾器濾芯，過濾器濾芯可以從上方拔出，便于清洗更換，而且過濾器有四層設計，第一活性炭層和石英砂層可以過濾小中等大小的雜質，第二活性炭層對水體內的色素等部分可溶性雜質進行過濾，最后PP棉濾網層將前面無法過濾的雜質過濾，使水質達到排放標準。
3、本發明通過在過濾箱內部設置有壓水板，壓水板與第一傳動桿連接，第一傳動桿通過左側的第一電機上的傳動齒輪，在嚙合下，帶動壓水板向左側移動，同時輸水管尾端的單向閥打開，在負壓的作用下，污水由輸水管進入至過濾箱內，當壓水板到達最左側后，內部污水達到最大值，然后壓水板向右移動，單向閥關閉，在壓強的作用下，污水被快速過濾，提高了過濾的效率。
（發明人：劉會平;凌建軍;張冬;喬利敏;閭雪嬌）
