公布日：2022.07.05
申請日：2022.05.09
分類號：C02F9/04(2006.01)I;C02F1/50(2006.01)I
摘要
本發明涉及水處理設備技術領域，提出了一種河道污水一體化處理設備，包括處理箱，處理箱內借助隔板分隔成沉淀腔和加藥腔，處理設備還包括設置在加藥腔內的加藥噴頭，關鍵在于：所述處理設備還包括輸送泵、設置在加藥腔內且位于加藥噴頭下方的混合箱、以及設置在混合箱內的出水噴頭，輸送泵的進口端與沉淀腔連通，輸送泵的出口端與出水噴頭的進口端連接，出水噴頭的出口端朝向加藥噴頭的出口端，加藥噴頭的出口端位于混合箱上端面的下方，出水噴頭的出口端位于混合箱內液面的上方，混合箱的底部開設有出水口。解決了相關技術中藥劑在加藥腔內的分散速度較慢，殺菌效果有待提高的問題。
權利要求書

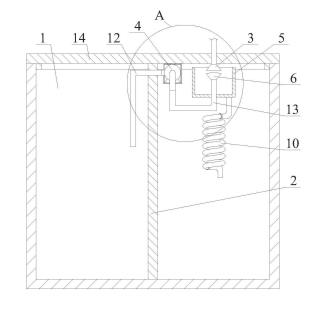

1.一種河道污水一體化處理設備，包括處理箱(1)，處理箱(1)內借助隔板(2)分隔成沉淀腔和加藥腔，處理設備還包括設置在加藥腔內的加藥噴頭(3)，其特征在于：所述處理設備還包括輸送泵(4)、設置在加藥腔內且位于加藥噴頭(3)下方的混合箱(5)、以及設置在混合箱(5)內的出水噴頭(6)，輸送泵(4)的進口端與沉淀腔連通，輸送泵(4)的出口端與出水噴頭(6)的進口端連接，出水噴頭(6)的出口端朝向加藥噴頭(3)的出口端，加藥噴頭(3)的出口端位于混合箱(5)上端面的下方，出水噴頭(6)的出口端位于混合箱(5)內液面的上方，混合箱(5)的底部開設有出水口。
2.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括連接在加藥噴頭(3)進口端且與控制器(7)連接的送藥機構(8)、以及設置在混合箱(5)內的液位計(9)，液位計(9)的輸出端與控制器(7)連接，控制器(7)的輸出端同時與輸送泵(4)和送藥機構(8)的受控端連接形成為混合箱(5)內的液面控制機構。
3.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述出水噴頭(6)的出口端面是中間向上凸起的弧形面。
4.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括螺旋盤繞的混合管(10)，混合管(10)位于加藥腔內，混合管(10)的進口與混合箱(5)底部的出水口連通，混合管(10)的出口與加藥腔連通。
5.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括設置在加藥腔內且與處理箱(1)形成為可拆卸式連接的防護桶(11)，輸送泵(4)設置在防護桶(11)內，輸送泵(4)的進口端連接有進水管(12)、出口端連接有排水管(13)，進水管(12)的另一端穿過隔板(2)后與沉淀腔連通，排水管(13)的另一端與出水噴頭(6)連通。
6.根據權利要求5所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括與處理箱(1)形成為可拆卸式連接的箱蓋(14)，防護桶(11)的上端面與箱蓋(14)的下端面接觸，輸送泵(4)放置在防護桶(11)內，輸送泵(4)與箱蓋(14)的下端面之間設置有彈性墊(15)，彈性墊(15)與箱蓋(14)固定連接。
7.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括設置在沉淀腔內的下傳動軸(16)、設置在處理箱(1)外側的上傳動軸(17)、以及連接在上傳動軸(17)與下傳動軸(16)之間的過濾帶(18)，沉淀腔內部借助過濾帶(18)分隔成上下兩個腔室，輸送泵(4)的進口端與上方的腔室連通，過濾帶(18)上開設有過濾孔，處理箱(1)側壁上開設有用來穿過過濾帶(18)的過孔，處理設備還包括設置在上傳動軸(17)外圍的雜質回收箱(19)、以及設置在雜質回收箱(19)內的刮刀(20)，刮刀(20)的刀刃與過濾帶(18)接觸。
8.根據權利要求7所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括設置在雜質回收箱(19)內且位于刮刀(20)下方的過濾板(21)，雜質回收箱(19)底部連接有回水管(22)，回水管(22)的出口端與位于過濾帶(18)下方的腔室連通且回水管(22)的出口端連接有單向閥(23)。
9.根據權利要求1所述的一種河道污水一體化處理設備，其特征在于：所述處理設備還包括抽水泵(24)、與抽水泵(24)的進口端連接的抽水管(25)、以及設置在抽水管(25)進口端的過濾網(26)，抽水泵(24)的出口端與沉淀腔底部連通，處理設備還包括氣泵(27)、連接在氣泵(27)的出口端與抽水管(25)之間的送氣管(28)、以及連接在抽水管(25)上且位于送氣管(28)與抽水泵(24)之間的第一控制閥(29)，還包括連接在送氣管(28)上且與控制器(7)連接的第二控制閥(30)、連接在抽水管(25)上的流量計(31)、以及報警器(32)，流量計(31)的輸出端與控制器(7)的輸入端連接，控制器(7)的輸出端與第一控制閥(29)、氣泵(27)、抽水泵(24)和報警器(32)的受控端連接。10.根據權利要求9所述的一種河道污水一體化處理設備，其特征在于：在抽水管(25)的進口端內壁上開設有容納槽，過濾網(26)嵌裝在容納槽內，處理設備還包括與容納槽螺紋連接的壓環(33)，壓環(33)的內端面與過濾網(26)接觸。
發明內容
本發明提出一種河道污水一體化處理設備，解決了相關技術中藥劑在加藥腔內的分散速度較慢，殺菌效果有待提高的問題。
本發明的技術方案如下：一種河道污水一體化處理設備，包括處理箱，處理箱內借助隔板分隔成沉淀腔和加藥腔，處理設備還包括設置在加藥腔內的加藥噴頭，關鍵在于：所述處理設備還包括輸送泵、設置在加藥腔內且位于加藥噴頭下方的混合箱、以及設置在混合箱內的出水噴頭，輸送泵的進口端與沉淀腔連通，輸送泵的出口端與出水噴頭的進口端連接，出水噴頭的出口端朝向加藥噴頭的出口端，加藥噴頭的出口端位于混合箱上端面的下方，出水噴頭的出口端位于混合箱內液面的上方，混合箱的底部開設有出水口。
所述處理設備還包括連接在加藥噴頭進口端且與控制器連接的送藥機構、以及設置在混合箱內的液位計，液位計的輸出端與控制器連接，控制器的輸出端同時與輸送泵和送藥機構的受控端連接形成為混合箱內的液面控制機構。
所述出水噴頭的出口端面是中間向上凸起的弧形面。
所述處理設備還包括螺旋盤繞的混合管，混合管位于加藥腔內，混合管的進口與混合箱底部的出水口連通，混合管的出口與加藥腔連通。
所述處理設備還包括設置在加藥腔內且與處理箱形成為可拆卸式連接的防護桶，輸送泵設置在防護桶內，輸送泵的進口端連接有進水管、出口端連接有排水管，進水管的另一端穿過隔板后與沉淀腔連通，排水管的另一端與出水噴頭連通。
所述處理設備還包括與處理箱形成為可拆卸式連接的箱蓋，防護桶的上端面與箱蓋的下端面接觸，輸送泵放置在防護桶內，輸送泵與箱蓋的下端面之間設置有彈性墊，彈性墊與箱蓋固定連接。
所述處理設備還包括設置在沉淀腔內的下傳動軸、設置在處理箱外側的上傳動軸、以及連接在上傳動軸與下傳動軸之間的過濾帶，沉淀腔內部借助過濾帶分隔成上下兩個腔室，輸送泵的進口端與上方的腔室連通，過濾帶上開設有過濾孔，處理箱側壁上開設有用來穿過過濾帶的過孔，處理設備還包括設置在上傳動軸外圍的雜質回收箱、以及設置在雜質回收箱內的刮刀，刮刀的刀刃與過濾帶接觸。
所述處理設備還包括設置在雜質回收箱內且位于刮刀下方的過濾板，雜質回收箱底部連接有回水管，回水管的出口端與位于過濾帶下方的腔室連通且回水管的出口端連接有單向閥。
所述處理設備還包括抽水泵、與抽水泵的進口端連接的抽水管、以及設置在抽水管進口端的過濾網，抽水泵的出口端與沉淀腔底部連通，處理設備還包括氣泵、連接在氣泵的出口端與抽水管之間的送氣管、以及連接在抽水管上且位于送氣管與抽水泵之間的第一控制閥，還包括連接在送氣管上且與控制器連接的第二控制閥、連接在抽水管上的流量計、以及報警器，流量計的輸出端與控制器的輸入端連接，控制器的輸出端與第一控制閥、氣泵、抽水泵和報警器的受控端連接。
在抽水管的進口端內壁上開設有容納槽，過濾網嵌裝在容納槽內，處理設備還包括與容納槽螺紋連接的壓環，壓環的內端面與過濾網接觸。
本發明的工作原理及有益效果為：在加藥腔內加藥噴頭下方設置混合箱，在混合箱內設置出水噴頭，增設輸送泵，輸送泵的進口端與沉淀腔連通，輸送泵的出口端與出水噴頭的進口端連接，出水噴頭的出口端朝向加藥噴頭的出口端，加藥噴頭的出口端位于混合箱上端面的下方，出水噴頭的出口端位于混合箱內液面的上方。沉淀腔內的水在輸送泵的作用下經過出水噴頭噴出，與由加藥噴頭噴出的藥劑碰撞混合后落入混合箱內，然后經過混合箱底部的出水口排放到加藥腔內，可以增大藥劑與水的接觸面積，加快藥劑在水中的分散速度，而且下落的液體與混合箱內的液體接觸時可以再次發生碰撞混合，可以有效提高殺菌效果。
（發明人：劉曉曉;趙明杰;栗勇田;張兆祥;汪佳慧;劉雪妮;郭清;王靜）
