公布日：2022.12.27

申請日：2022.08.16

分類號：C02F9/10(2006.01)I;B01D5/00(2006.01)I;C01D3/04(2006.01)I;C07D333/48(2006.01)I;C02F1/04(2006.01)N;C02F1/38(2006.01)N;

C02F1/52(2006.01)N;C02F101/12(2006.01)N;C02F103/38(2006.01)N

摘要

本申請涉及一種PPESK材料生產廢水的綜合提純回收工藝，屬于生產廢水提純技術領域，其步驟依次包括濃縮飽和、析鉀蒸發、環丁砜蒸發、離心、一級冷凝和二級冷凝，用于物料濃縮飽和的蒸發濃縮裝置包括降膜MVR蒸發濃縮裝置和預加熱循環組件，廢水物料加入降膜MVR蒸發濃縮裝置前，先經過預加熱循環組件，對廢水物料進行預加熱，便于提高蒸發結晶效率。

權利要求書

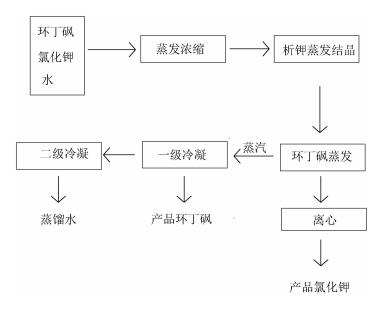

1.一種PPESK材料生產廢水的綜合提純回收工藝，其特征在于，依次包括如下步驟：S1濃縮飽和：將廢水物料加入蒸發濃縮裝置進行濃縮，使蒸發至氯化鉀飽和,得到飽和廢水；S2析鉀蒸發：飽和廢水輸送至析鉀蒸發結晶系統，蒸發結晶出氯化鉀以及析晶液；S3環丁砜蒸發：析晶液輸送至環丁砜蒸發系統，形成固液混合懸浮液和蒸汽；S31離心：固液混合懸浮液輸送至離心機，離心，保留下層沉淀，得到氯化鉀固體；S4一級冷凝：蒸汽進入一級冷凝器中，控制冷凝溫度為180-190℃，冷凝分離得到環丁砜以及冷凝蒸汽；S5二級冷凝：冷凝蒸汽運送至二級冷凝器中，控制冷凝溫度為45-55℃，冷凝形成冷凝水。

2.一種PPESK材料生產廢水的綜合提純回收工藝，其特征在于：所述步驟S1中的蒸發濃縮裝置包括蒸發室(11)和收集罐(12)，所述蒸發室(11)與收集罐(12)連通，所述收集罐(12)上連接有進料管，所述進料管上連接有第一循環泵(13)，所述進料管上開設有進料口(141)，所述進料口(141)用于物料投入，所述第一循環泵(13)上連接有上料管(3)，所述上料管(3)遠離第一循環泵(13)的一端與蒸發室(11)連通，所述蒸發室(11)的上方連接有排汽管(112)。

3.根據權利要求2所述的一種蒸發濃縮裝置，其特征在于：還包括第一冷凝器(21)，所述進料管與第一冷凝器(21)連通，所述第一冷凝器(21)與上料管(3)遠離蒸發室(11)的一端連通。

4.根據權利要求3所述的一種蒸發濃縮裝置，其特征在于：所述第一冷凝器(21)內設有螺旋隔板(6)，所述第一冷凝器(21)包括物料冷凝管(211)，所述螺旋隔板(6)套設于物料冷凝管(211)上且螺旋隔板(6)的一側表面與第一冷凝器(21)的內壁貼合。

5.根據權利要求3所述的一種蒸發濃縮裝置，其特征在于：還包括第二冷凝器(22)，所述第二冷凝器(22)與排汽管(112)連接，所述第一冷凝器(21)上設有第一冷凝出管(214)，所述第二冷凝器(22)與第一冷凝出管(214)遠離第一冷凝器(21)的一端連通。

6.根據權利要求5所述的一種蒸發濃縮裝置，其特征在于：所述第二冷凝器(22)上設有第二冷凝出管(222)，所述第二冷凝出管(222)遠離第二冷凝器(22)的一端與第一冷凝器(21)連通。

7.根據權利要求6所述的一種蒸發濃縮裝置，其特征在于：所述螺旋隔板(6)內開設有螺旋空腔(61)，所述第二冷凝出管(222)與螺旋空腔(61)連通。

8.根據權利要求7所述的一種蒸發濃縮裝置，其特征在于：還包括第二循環泵(223)，所述第二循環泵(223)與第二冷凝出管(222)連通，所述第二循環泵(223)上連接有回流管(224)，所述回流管(224)遠離第二循環泵(223)的一端與螺旋空腔(61)連通。

9.根據權利要求4所述的一種蒸發濃縮裝置，其特征在于：所述第一冷凝器(21)中設有中心物料管(2111)，所述中心物料管(2111)與物料冷凝管(211)連通，所述中心物料管(2111)外同軸設有中心加熱管(212)，所述中心加熱管(212)與螺旋隔板(6)固定連接。

發明內容

為了改善上述問題，本申請?zhí)峁┮环NPPESK材料生產廢水的綜合提純回收工藝。

本申請?zhí)峁┑囊环NPPESK材料生產廢水的綜合提純回收工藝采用如下的技術方案：一種PPESK材料生產廢水的綜合提純回收工藝，其特征在于，依次包括如下步驟：S1濃縮飽和：將廢水物料加入蒸發濃縮裝置進行濃縮，使蒸發至氯化鉀飽和,得到飽和廢水；S2析鉀蒸發：飽和廢水輸送至析鉀蒸發結晶系統，蒸發結晶出氯化鉀以及析晶液；S3環丁砜蒸發：析晶液輸送至環丁砜蒸發系統，形成固液混合懸浮液和蒸汽；S31離心：固液混合懸浮液輸送至離心機，離心，保留下層沉淀，得到氯化鉀固體；S4一級冷凝：蒸汽進入一級冷凝器中，控制冷凝溫度為180-190℃，冷凝分離得到環丁砜以及冷凝蒸汽；S5二級冷凝：冷凝蒸汽運送至二級冷凝器中，控制冷凝溫度為45-55℃，冷凝形成冷凝水。

通過采用上述技術方案，將廢水物料經過蒸發濃縮后進入析鉀蒸發結晶系統，結晶出氯化鉀，而后廢水物料進入環丁砜蒸發系統，此時，廢水物料已經形成固液混合的懸浮液，懸浮液進入離心機將氯化鉀固體分離出來，而后蒸汽進入一級冷凝器中，實現環丁砜的分離，最后剩余蒸汽再進入到二級冷凝器中形成冷凝水，將生產廢水中有利用價值的物質進行提純回收，實現資源的再次利用，減少浪費。

優選的，所述步驟S1中的蒸發濃縮裝置包括蒸發室和收集罐，所述蒸發室與收集罐連通，所述收集罐上連接有進料管，所述進料管上連接有第一循環泵，所述進料管上開設有進料口，所述進料口用于物料投入，所述第一循環泵上連接有上料管，所述上料管遠離第一循環泵的一端與蒸發室連通，所述蒸發室的上方連接有排汽管。

通過采用上述技術方案，廢水物料通過進料口進入到進料管中，在第一循環泵的作用下，廢水物料經過上料管進入到蒸發室內，進行加熱蒸發，蒸發結晶后的晶體進入收集罐沉淀，剩余溶液繼續參與蒸發循環，剩余的蒸汽則通過蒸發室上的排汽管排出。

優選的，還包括第一冷凝器，所述進料管與第一冷凝器連通，所述第一冷凝器與上料管遠離蒸發室的一端連通。

通過采用上述技術方案，廢水物料進入第一冷凝器中，第一冷凝器中的加熱蒸汽對廢水物料進行預加熱，廢水物料經過第一冷凝器后，溫度逐步升高，而后通過上料管進入到蒸發室時，可以使廢水物料快速升溫，提高蒸發結晶的效率，同時提高廢水物料中的氯化鉀的提取純度，提高提取出的物質的有效利用。

優選的，所述第一冷凝器內設有螺旋隔板，所述第一冷凝器包括物料冷凝管，所述螺旋隔板套設于物料冷凝管上且螺旋隔板的一側表面與第一冷凝器的內壁貼合。

通過采用上述技術方案，螺旋隔板與第一冷凝器的內壁相互配合之下，將第一冷凝器內分隔成螺旋下降的空間，進入第一冷凝器內的加熱蒸汽在螺旋隔板的作用下，可以沿螺旋隔板的設置路徑均勻向下移動，在移動過程中可以與物料冷凝管內各個位置的廢水物料充分接觸，提高廢水物料預加熱時的受熱均勻程度，進一步提高廢水物料中物質提純效率。

優選的，還包括第二冷凝器，所述第二冷凝器與排汽管連接，所述第一冷凝器上設有第一冷凝出管，所述第二冷凝器與第一冷凝出管遠離第一冷凝器的一端連通。

通過采用上述技術方案，第一冷凝器中的加熱蒸汽對物料冷凝管內的廢水物料進行預加熱，加熱蒸汽經過放熱后液化成冷凝水，冷凝水排出第一冷凝器后進入第一冷凝出管，而后進入到第二冷凝器中，第一蒸汽進管將蒸發室內排出的加熱蒸汽引導至第二冷凝器中，通過熱量的交換，使冷凝水溫度升高或部分汽化成為蒸汽，提高熱量的有效利用。

優選的，所述第二冷凝器上設有第二冷凝出管，所述第二冷凝出管遠離第二冷凝器的一端與第一冷凝器連通。

通過采用上述技術方案，溫度升高后的汽液混合物通過第二冷凝出管回流進入第一冷凝器中，利用自身熱量進放熱，對物料冷凝管內的廢水物料進行加熱，進一步提高第一冷凝器內的廢水物料預加熱的受熱均勻程度，提高熱量的有效利用，降低能耗。

優選的，所述螺旋隔板內開設有螺旋空腔，所述第二冷凝出管與螺旋空腔連通。

通過采用上述技術方案，從第二冷凝器中排出的的汽液混合物，進入到螺旋隔板內的螺旋空腔中，從第一物料冷凝管的下方沿螺旋空腔的開設路徑，向上移動，與第一冷凝器中的加熱蒸汽相互配合，對物料冷凝管內的廢水物料進行預加熱，使進入到第一冷凝器中的廢水物料預加熱更加充分，提高廢水物料進入到蒸發室時的溫度，便于廢水物料在蒸發室內快速實現蒸發濃縮，提高提純分離操作的效率，同時提高廢水物料中物質的提取純度，實現資源的再次回收利用。

優選的，還包括第二循環泵，所述第二循環泵與第二冷凝出管連通，所述第二循環泵上連接有回流管，所述回流管遠離第二循環泵的一端與螺旋空腔連通。

通過采用上述技術方案，從第二冷凝器內排出的汽液混合物，通過第二冷凝出管進入螺旋空腔內，在螺旋空腔內蒸汽可沿螺旋空腔逐漸上升后排出第一冷凝器，但在這個過程中，經過吸熱的冷凝水無法自行沿螺旋空腔路徑移動，通過第二循環泵的設置，可以使汽液混合物同步沿螺旋空腔路徑移動，使物料冷凝管內的廢水物料與汽液混合物充分接觸，提高廢水物料的預加熱程度。

優選的，所述第一冷凝器中設有中心物料管，所述中心物料管與物料冷凝管連通，所述中心物料管外同軸設有中心加熱管，所述中心加熱管與螺旋隔板固定連接。

通過采用上述技術方案，中心物料管與物料冷凝管連通，廢水物料通過進料管進入中心物料管和物料冷凝管中，加熱蒸汽進入第一冷凝器后，同時沿螺旋隔板的路徑和中心加熱管均勻向下移動，使位于第一冷凝器中心區域的物料冷凝管和中心物料管均可以實現均勻受熱，進一步實現廢水物料的提純回收效率，同時中心物料管的設置也便于螺旋隔板的安裝。

綜上所述，本申請包括以下至少一種有益技術效果：

1.通過螺旋隔板的設置，螺旋隔板與第一冷凝器的內壁相互配合之下，將第一冷凝器內分隔成螺旋下降的空間，進入第一冷凝器內的加熱蒸汽在螺旋隔板的作用下，可以沿螺旋隔板的設置路徑均勻向下移動，在移動過程中可以與物料冷凝管內各個位置的廢水物料充分接觸，提高廢水物料預加熱時的受熱均勻程度，進一步提高廢水物料中物質提純效率；

2.通過螺旋空腔的設置，從第二冷凝器中排出的的汽液混合物，進入到螺旋隔板內的螺旋空腔中，從第一物料冷凝管的下方沿螺旋空腔的開設路徑，向上移動，與第一冷凝器中的加熱蒸汽相互配合，對物料冷凝管內的廢水物料進行預加熱，使進入到第一冷凝器中的廢水物料預加熱更加充分，提高廢水物料進入到蒸發室時的溫度，便于廢水物料在蒸發室內快速實現蒸發濃縮，提高提純分離操作的效率，同時提高廢水物料中物質的提取純度，實現資源的再次回收利用。

（發明人：王前;黃小芳）
