公布日：2022.06.24

申請日：2022.04.26

分類號：C02F7/00(2006.01)I;C02F3/02(2006.01)I;C02F1/74(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種環保型微氣泡污水處理裝置及其使用方法，屬于污水處理裝置技術領域。一種環保型微氣泡污水處理裝置，包括外套筒和固定連接在所述外套筒內的內套管，所述外套筒和內套管之間形成內腔，所述外套筒和內套管之間固定連接有分隔板；本發明通過氣體從內套管進入到內腔中時驅動轉桿在安裝管中旋轉，使得第一切割刀對內腔中的氣泡進行切割破碎，同時通過進入到內套管中的氣體吹動主軸旋轉，驅動連接軸旋轉，使得兩個呈相反旋轉的第一切割刀和第二切割刀對氣泡進行旋切，進一步破碎氣泡，使得氣泡粒徑進一步減小，進而使得污水中的氣泡含量增多，提高增氧量，并提高對污水中污染物的降解效果。

權利要求書

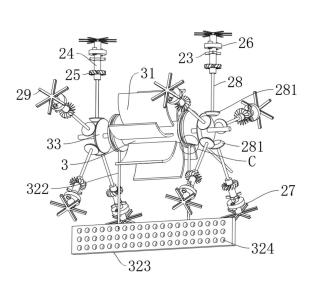

1.一種環保型微氣泡污水處理裝置，包括外套筒（1）和固定連接在所述外套筒（1）內的內套管（2），其特征在于，所述外套筒（1）和內套管（2）之間形成內腔（20），所述外套筒（1）和內套管（2）之間固定連接有分隔板（21），所述外套筒（1）上分別固定連接有進水管（11）和排水管（12），所述進水管（11）和排水管（12）分別位于分隔板（21）兩側，還包括：主氣管（13），所述主氣管（13）上分別固定連通有第一支管（131）和第二支管（132），所述第一支管（131）和第二支管（132）分別固定連接在外套筒（1）上，且所述第一支管（131）和第二支管（132）末端均通向內套管（2）內；圓周固定連接在所述內套管（2）上的多個安裝管（22），所述安裝管（22）一端通向內腔（20）中，所述安裝管（22）中固定連接有單向閥（26），所述安裝管（22）內固定連接有支撐架（23），所述支撐架（23）上轉動連接有轉桿（24），所述轉桿（24）一端固定連接有第一切割刀（27），所述第一切割刀（27）位于內腔（20）中；所述轉桿（24）上圓周固定連接有渦輪葉片（25），所述渦輪葉片（25）在安裝管（22）中；所述轉桿（24）中轉動連接有與轉桿（24）旋轉方向相反的連接軸（28），所述連接軸（28）一端固定連接有第二切割刀（29），所述第二切割刀（29）位于內腔（20）中，所述第一切割刀（27）和第二切割刀（29）相鄰。

2.根據權利要求1所述的一種環保型微氣泡污水處理裝置，其特征在于，所述外套筒（1）兩端內壁之間轉動連接有主軸（3），所述主軸（3）在內套管（2）中，所述主軸（3）上固定連接有第一錐齒輪（33），所述連接軸（28）另一端固定連接有第二錐齒輪（281），所述第二錐齒輪（281）、第一錐齒輪（33）相嚙合。

3.根據權利要求2所述的一種環保型微氣泡污水處理裝置，其特征在于，所述主軸（3）上圓周固定連接有葉輪片（31），所述葉輪片（31）與第一支管（131）末端和第二支管（132）末端相對應。

4.根據權利要求3所述的一種環保型微氣泡污水處理裝置，其特征在于，所述第一支管（131）和第二支管（132）的末端呈相對狀，且所述第一支管（131）末端和第二支管（132）末端呈高低狀，所述第二支管（132）末端朝向主軸（3）上方葉輪片（31），所述第一支管（131）末端朝向主軸（3）下方葉輪片（31）。

5.根據權利要求4所述的一種環保型微氣泡污水處理裝置，其特征在于，所述外套筒（1）和內套管（2）之間固定連接有過濾板（34），所述過濾板（34）上開設有微氣孔（341）。

6.根據權利要求5所述的一種環保型微氣泡污水處理裝置，其特征在于，所述內套管（2）上滑動連接有滑桿（322），所述滑桿（322）末端固定連接有連接板（323），所述連接板（323）位于內腔（20）中，所述連接板（323）位于過濾板（34）一側，所述主軸（3）上呈偏心狀固定連接有圓盤（32），所述圓盤（32）外徑圓周開設有環形限位槽（321），所述滑桿（322）前端固定連接有滑塊（320），所述滑塊（320）滑動連接在環形限位槽（321）中。

7.根據權利要求6所述的一種環保型微氣泡污水處理裝置，其特征在于，所述連接板（323）上開設有與微氣孔（341）錯位的過水孔（324）。

8.一種環保型微氣泡污水處理裝置的使用方法，包括權利要求7所述的一種環保型微氣泡污水處理裝置，其特征在于，主要包括以下步驟：S1：將污水管道與進水管（11）相連接，將氣泵的出氣管與主氣管（13）相連接；S2：氣體通過主氣管（13）上的第一支管（131）和第二支管（132）進入到內套管（2）中，內套管（2）中的氣體再由安裝管（22）進入到內腔（20）中吹進污水，在污水中形成氣泡，并吹動安裝管（22）中的渦輪葉片（25）帶動轉桿（24）旋轉，并帶動第一切割刀（27）在內腔（20）中對氣泡切割；S3：同時進入到內套管（2）中的氣體吹在葉輪片（31）上，葉輪片（31）被吹動后使得主軸（3）旋轉，主軸（3）旋轉時通過第一錐齒輪（33）嚙合第二錐齒輪（281）轉動，第二錐齒輪（281）轉動帶動連接軸（28）旋轉，使得連接軸（28）帶動第二切割刀（29）與轉桿（24）反向旋轉，對內腔（20）中的氣泡進行旋切破碎；S4：主軸（3）旋轉時帶動呈偏心軸設置在主軸（3）上的圓盤（32）旋轉，圓盤（32）旋轉時往復拉動滑桿（322）運動，帶動連接板（323）在內腔（20）中對混合氣泡的污水進行攪動，同時通過往復運動的過水孔（324）與微氣孔（341）的重合對經過的污水進行搓動。

發明內容

本發明的目的是為了解決產生的氣泡粒徑較大，造成對水的增氧效果減弱，大大降低了對污水中污染物的降解效果，同時氣泡粒徑較大后，與污水中的污染物接觸量減少，導致氣泡不能與污染物更充分的混合，同樣會降低對污水處理的效果的問題。

為了實現上述目的，本發明采用了如下技術方案：

一種環保型微氣泡污水處理裝置，包括外套筒和固定連接在所述外套筒內的內套管，所述外套筒和內套管之間形成內腔，所述外套筒和內套管之間固定連接有分隔板，所述外套筒上分別固定連接有進水管和排水管，所述進水管和排水管分別位于分隔板兩側，還包括：主氣管，所述主氣管上分別固定連通有第一支管和第二支管，所述第一支管和第二支管分別固定連接在外套筒上，且所述第一支管和第二支管末端均通向內套管內；圓周固定連接在所述內套管上的多個安裝管，所述安裝管一端通向內腔中，所述安裝管中固定連接有單向閥，所述安裝管內固定連接有支撐架，所述支撐架上轉動連接有轉桿，所述轉桿一端固定連接有第一切割刀，所述第一切割刀位于內腔中。

為了便于驅動轉桿旋轉，優選地，所述轉桿上圓周固定連接有渦輪葉片，所述渦輪葉片在安裝管中。

為了提高對氣泡的破碎效果，進一步的，所述轉桿中轉動連接有與轉桿旋轉方向相反的連接軸，所述連接軸一端固定連接有第二切割刀，所述第二切割刀位于內腔中，所述第一切割刀和第二切割刀相鄰。

為了便于驅動連接軸旋轉，進一步的，所述外套筒兩端內壁之間轉動連接有主軸，所述主軸在內套管中，所述主軸上固定連接有第一錐齒輪，所述連接軸另一端固定連接有第二錐齒輪，所述第二錐齒輪、第一錐齒輪相嚙合。

為了便于驅動主軸旋轉，進一步的，所述主軸上圓周固定連接有葉輪片，所述葉輪片與第一支管末端和第二支管末端相對應。

為了提高主軸的轉速，進一步的，所述第一支管和第二支管的末端呈相對狀，且所述第一支管末端和第二支管末端呈高低狀，所述第二支管末端朝向主軸上方葉輪片，所述第一支管末端朝向主軸下方葉輪片。

為了縮小氣泡粒徑，進一步的，所述外套筒和內套管之間固定連接有過濾板，所述過濾板上開設有微氣孔。

為了使氣泡與污水混合充分，進一步的，所述內套管上滑動連接有滑桿，所述滑桿末端固定連接有連接板，所述連接板位于內腔中，所述連接板位于過濾板一側，所述主軸上呈偏心狀固定連接有圓盤，所述圓盤外徑圓周開設有環形限位槽，所述滑桿前端固定連接有滑塊，所述滑塊滑動連接在環形限位槽中。

進一步的，所述連接板上開設有與微氣孔錯位的過水孔。

一種環保型微氣泡污水處理裝置的使用方法，主要包括以下步驟：

S1：將污水管道與進水管相連接，將氣泵的出氣管與主氣管相連接；

S2：氣體通過主氣管上的第一支管和第二支管進入到內套管中，內套管中的氣體再由安裝管進入到內腔中吹進污水，在污水中形成氣泡，并吹動安裝管中的渦輪葉片帶動轉桿旋轉，并帶動第一切割刀在內腔中對氣泡切割；

S3：同時進入到內套管中的氣體吹在葉輪片上，葉輪片被吹動后使得主軸旋轉，主軸旋轉時通過第一錐齒輪嚙合第二錐齒輪轉動，第二錐齒輪轉動帶動連接軸旋轉，使得連接軸帶動第二切割刀與轉桿反向旋轉，對內腔中的氣泡進行旋切破碎；

S4：主軸旋轉時帶動呈偏心軸設置在主軸上的圓盤旋轉，圓盤旋轉時往復拉動滑桿運動，帶動連接板在內腔中對混合氣泡的污水進行攪動，同時通過往復運動的過水孔與微氣孔的重合對經過的污水進行搓動。

與現有技術相比，本發明提供了一種環保型微氣泡污水處理裝置及其使用方法，具備以下有益效果：該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明通過氣體從內套管進入到內腔中時驅動轉桿在安裝管中旋轉，使得第一切割刀對內腔中的氣泡進行切割破碎，同時通過進入到內套管中的氣體吹動主軸旋轉，驅動連接軸旋轉，使得兩個呈相反旋轉的第一切割刀和第二切割刀對氣泡進行旋切，進一步破碎氣泡，使得氣泡粒徑進一步減小，進而使得污水中的氣泡含量增多，提高增氧量，并提高對污水中污染物的降解效果，進一步節約能源使用，提高環保效果。

（發明人：孫鋒;李海俠;孫艷）
