公布日：2022.06.10
申請日：2022.04.14
分類號：C02F3/34(2006.01)I;C02F1/30(2006.01)I
摘要
本發明涉及污水處理技術領域，具體的說是一種光解高效一體化生活污水處理裝置，包括固定架，所述固定架上連接有用于對固定架進行支撐的支撐結構，所述支撐結構上連接有附著結構，所述固定架上連接有照明結構，所述照明結構上連接有清理結構，所述清理結構上連接有驅動結構，所述固定架上連接有防護結構；通過支撐結構可將裝置撐起離開管道底部，照明結構能夠?qū)ξ鬯M(jìn)行光照，提高污水中微生物的活性，附著結構便于微生物的附著，增加光照區微生物的數量，從而提高對污水處理的效率，通過驅動結構能夠帶動清理結構進行工作，從而保證光照亮度，當水位將較深時，驅動結構將驅動防護結構進行工作，從而對照明結構進行防護。
權利要求書
1.一種光解高效一體化生活污水處理裝置，其特征在于，包括固定架（1），所述固定架（1）上連接有用于對固定架（1）進行支撐的支撐結構（2），所述支撐結構（2）上連接有用于微生物附著的附著結構（3），所述固定架（1）上連接有用于照明的照明結構（4），所述照明結構（4）上連接有用于對照明結構（4）進行清理的清理結構（5），所述清理結構（5）上連接有用于驅動清理結構（5）工作的驅動結構（7），所述固定架（1）上連接有用于對照明結構（4）進行防護的防護結構（6）；所述支撐結構（2）包括支撐桿（203），所述固定架（1）的兩側均轉動連接有一對支撐桿（203），所述支撐桿（203）的底端轉動連接有移動輪（201），所述支撐桿（203）靠近于移動輪（201）的一端螺紋連接有限位螺栓（202），所述限位螺栓（202）的一端和移動輪（201）抵觸，所述固定架（1）的兩端均轉動連接有螺桿（205），所述螺桿（205）上螺紋連接有轉動塊（207），所述轉動塊（207）和固定架（1）轉動連接，所述轉動塊（207）上固定連接有蝸輪（209），所述固定架（1）的兩端均轉動連接有蝸桿（208），所述蝸桿（208）和蝸輪（209）嚙合，所述螺桿（205）的底端轉動連接有拉動條（206），所述拉動條（206）的兩端轉動連接有推動桿（204），所述推動桿（204）的一端和支撐桿（203）轉動連接。
2.根據權利要求1所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述固定架（1）呈矩形，所述固定架（1）一端底部呈弧形。
3.根據權利要求1所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述附著結構（3）包括附著板（301），一對所述支撐桿（203）固定連接有多個附著板（301），所述附著板（301）之間通過多個固定桿（302）固定連接，所述附著板（301）上設有貫穿槽（303）。
4.根據權利要求3所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述附著板（301）呈矩形，所述附著板（301）和水流方向相互平行。
5.根據權利要求1所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述照明結構（4）包括固定板（401），所述固定架（1）的內部通過螺母可拆卸連接有固定板（401），所述固定板（401）底端固定連接有安裝板（402），所述安裝板（402）底端安裝有燈帶（403）。
6.根據權利要求5所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述清理結構（5）包括支撐板（501），所述固定板（401）的兩端均固定連接有一對支撐板（501），一對所述支撐板（501）之間轉動連接有轉動輥（502），一對所述轉動輥（502）上纏繞連接有皮帶（503），所述皮帶（503）上固定連接有多個刷子（504），所述刷子（504）的頂端和燈帶（403）抵觸。
7.根據權利要求6所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述驅動結構（7）包括驅動桿（701），一個所述轉動輥（502）的兩端轉動連接有驅動桿（701），轉動連接有所述驅動桿（701）的轉動輥（502）兩端固定連接有第一錐齒輪（705），一對所述驅動桿（701）的底端轉動連接有水輪（704），所述水輪（704）的兩端貫穿于驅動桿（701）轉動連接有浮箱（703），所述水輪（704）的兩端也固定連接有第一錐齒輪（705），所述驅動桿（701）內部轉動連接有轉軸（702），所述轉軸（702）的兩端均固定連接有第二錐齒輪（706），所述第一錐齒輪（705）和第二錐齒輪（706）嚙合，所述固定架（1）靠近于驅動桿（701）的一端固定連接有檔桿（707）。
8.根據權利要求7所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述防護結構（6）包括防護板（601），所述固定架（1）的底端滑動連接有防護板（601），所述防護板（601）的頂端固定連接有橡膠墊（603），所述橡膠墊（603）和固定架（1）抵觸，所述橡膠墊（603）和固定架（1）之間固定連接有拉簧（604），所述防護板（601）兩端的內側固定連接有第一齒條（602），所述固定架（1）位于第一齒條（602）的一端轉動連接有固定齒輪（609），所述固定齒輪（609）和第一齒條（602）嚙合，所述固定架（1）位于固定齒輪（609）的一側滑動連接有第二齒條（605），所述第二齒條（605）和固定齒輪（609）嚙合，所述第二齒條（605）的底端滑動連接有滑桿（606），所述滑桿（606）的底端轉動連接有滾輪（607），所述驅動桿（701）上固定連接有滑塊（608），所述滾輪（607）和滑塊（608）滾動連接。
9.根據權利要求8所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述滑桿（606）的底端呈“L”形，所述滑塊（608）呈矩形框狀。10.根據權利要求8所述的一種光解高效一體化生活污水處理裝置，其特征在于：所述防護板（601）呈矩形筒狀，所述防護板（601）一側的切面呈“L”形。
發明內容
針對現有技術中的問題，本發明提供了一種光解高效一體化生活污水處理裝置。
本發明解決其技術問題所采用的技術方案是：一種光解高效一體化生活污水處理裝置，包括固定架，所述固定架上連接有用于對固定架進行支撐的支撐結構，所述支撐結構上連接有用于微生物附著的附著結構，所述固定架上連接有用于照明的照明結構，所述照明結構上連接有用于對照明結構進行清理的清理結構，所述清理結構上連接有用于驅動清理結構工作的驅動結構，所述固定架上連接有用于對照明結構進行防護的防護結構；所述支撐結構包括支撐桿，所述固定架的兩側均轉動連接有一對支撐桿，所述支撐桿的底端轉動連接有移動輪，所述支撐桿靠近于移動輪的一端螺紋連接有限位螺栓，所述限位螺栓的一端和移動輪抵觸，所述固定架的兩端均轉動連接有螺桿，所述螺桿上螺紋連接有轉動塊，所述轉動塊和固定架轉動連接，所述轉動塊上固定連接有蝸輪，所述固定架的兩端均轉動連接有蝸桿，所述蝸桿和蝸輪嚙合，所述螺桿的底端轉動連接有拉動條，所述拉動條的兩端轉動連接有推動桿，所述推動桿的一端和支撐桿轉動連接，所述固定架呈矩形，所述固定架一端底部呈弧形。
具體的，所述附著結構包括附著板，一對所述支撐桿固定連接有多個附著板，所述附著板之間通過多個固定桿固定連接，所述附著板上設有貫穿槽，所述附著板呈矩形，所述附著板和水流方向相互平行。
具體的，所述照明結構包括固定板，所述固定架的內部通過螺母可拆卸連接有固定板，所述固定板底端固定連接有安裝板，所述安裝板底端安裝有燈帶。
具體的，所述清理結構包括支撐板，所述固定板的兩端均固定連接有一對支撐板，一對所述支撐板之間轉動連接有轉動輥，一對所述轉動輥上纏繞連接有皮帶，所述皮帶上固定連接有多個刷子，所述刷子的頂端和燈帶抵觸。
具體的，所述驅動結構包括驅動桿，一個所述轉動輥的兩端轉動連接有驅動桿，轉動連接有所述驅動桿的轉動輥兩端固定連接有第一錐齒輪，一對所述驅動桿的底端轉動連接有水輪，所述水輪的兩端貫穿于驅動桿轉動連接有浮箱，所述水輪的兩端也固定連接有第一錐齒輪，所述驅動桿內部轉動連接有轉軸，所述轉軸的兩端均固定連接有第二錐齒輪，所述第一錐齒輪和第二錐齒輪嚙合，所述固定架靠近于驅動桿的一端固定連接有檔桿。
具體的，所述防護結構包括防護板，所述固定架的底端滑動連接有防護板，所述防護板的頂端固定連接有橡膠墊，所述橡膠墊和固定架抵觸，所述橡膠墊和固定架之間固定連接有拉簧，所述防護板兩端的內側固定連接有第一齒條，所述固定架位于第一齒條的一端轉動連接有固定齒輪，所述固定齒輪和第一齒條嚙合，所述固定架位于固定齒輪的一側滑動連接有第二齒條，所述第二齒條和固定齒輪嚙合，所述第二齒條的底端滑動連接有滑桿，所述滑桿的底端轉動連接有滾輪，所述驅動桿上固定連接有滑塊，所述滾輪和滑塊滾動連接，所述滑桿的底端呈“L”形，所述滑塊呈矩形框狀，所述防護板呈矩形筒狀，所述防護板一側的切面呈“L”形。

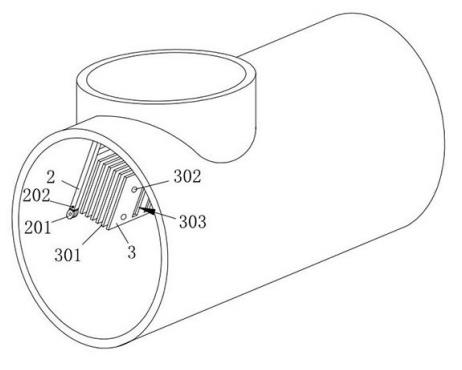

本發明的有益效果是：（1）本發明所述的一種光解高效一體化生活污水處理裝置，固定架上連接有用于對固定架進行支撐的支撐結構，支撐結構上連接有用于微生物附著的附著結構，固定架上連接有用于照明的照明結構，通過支撐結構可在裝置放入到管道內部后，將裝置撐起離開管道底部，同時方便對裝置的移動，照明結構能夠?qū)ξ鬯M(jìn)行光照，提高污水中微生物的活性，附著結構便于微生物的附著，增加光照區微生物的數量，從而提高對污水處理的效率，即：將裝置通過豎井放入到生活污水管道內部，在移動輪的作用下可推動裝置進行移動，在需要對裝置進行安裝時，同時轉動固定架兩端的蝸桿，蝸桿將帶動蝸輪轉動，從而驅動轉動塊轉動，從而帶動螺桿向上運動，一對螺桿將拉動拉動條向上運動，從而使拉動條兩端的推動桿發生轉動，從而將支撐桿向外側撐開，在移動輪的作用下，移動輪將轉動，與管道側壁抵觸，隨著支撐桿的撐開，移動輪將向管道側壁上方運動，當移動輪運動到管道的二分之一高度時，便可停止蝸桿的轉動，移動輪和支撐桿轉動，可推動裝置在管道內部運動，移動輪將轉動，轉動移動輪，使移動輪和管道豎直方向平行，轉動限位螺栓便可限制移動輪的轉動，從而便可阻止移動輪的轉動，從而避免裝置在管道內部移動，在支撐桿打開后將帶動附著板展開，附著板之間通過固定桿固定，附著板和水流方向相互平行，附著板上設有多個貫穿槽，從而將減小附著板在水中的阻力，便于微生物的附著增加光照區微生物的數量，從而提高對污水處理的效率，將裝置接上電源，燈帶將亮起，從而對污水進行光照，提高污水中微生物的活性，燈帶安裝于安裝板上，安裝板安裝于固定板上，固定板可通過螺母進行拆卸，從而方便對安裝板和燈帶進行更換。
（2）本發明所述的一種光解高效一體化生活污水處理裝置，照明結構上連接有用于對照明結構進行清理的清理結構，清理結構上連接有用于驅動清理結構工作的驅動結構，通過驅動結構能夠帶動清理結構進行工作，從而對照明結構進行清理，保證光照亮度，驅動結構能夠跟隨水位變化而運動，從而保證清理結構的正常工作，即：在支撐桿打開時，用手托住水輪，將水輪放入污水中，浮箱使水輪下半部分與污水接觸，在污水的流動下，水輪將轉動，從而帶動水輪端的第一錐齒輪和第二錐齒輪轉動，在轉軸的傳動下，將帶動轉動輥端的第二錐齒輪和第一錐齒輪轉動，從而驅動轉動輥轉動，在皮帶的作用下，將驅動另一個轉動輥轉動，同時皮帶將帶動刷子運動，從而對燈帶進行清理，保證燈帶的清潔，避免灰塵和雜物影響燈帶照射的亮度，在水位變化時，浮箱將帶動水輪向上或向下運動，驅動桿將轉動，轉動輥端的第一錐齒輪和第二錐齒輪的嚙合位置將發生改變，從而保證轉動輥的轉動。
（3）本發明所述的一種光解高效一體化生活污水處理裝置，固定架上連接有用于對照明結構進行防護的防護結構，當水位將較深時，驅動結構將驅動防護結構進行工作，從而對照明結構進行防護，避免污水飛濺到照明結構上，若水位淹沒防護結構時，防護結構和固定架內部氣壓壓力將會增大，從而避免防護結構和固定架內部水位的上升，從而對照明結構進行保護，即：當水位超過最高水位時，浮箱將繼續向上運動，滑塊將推動滑桿向上運動，滾輪運動到滑塊的一端，滑桿收入到第二齒條的內部，推動第二齒條向固定架的內部運動，帶動固定齒輪轉動，從而驅動第一齒條向下運動，從而帶動防護板向下運動，橡膠墊保證固定架和防護板之間的密封性，拉簧將拉伸，防護板將伸入固定架以下，從而對燈帶進行防護，當水位淹至防護板，防護板和固定架內部氣壓壓力將會增大，從而避免防護板和固定架內部水位的上升，從而對燈帶進行保護，水輪將進入到固定架的弧形端，當水位退去，浮箱下移，防護板將收入固定架內部。
（發明人：夏宇揚;李潔;盧金宇;夏湘一）
