公布日：2022.08.12
申請日：2022.04.25
分類號：C02F9/14(2006.01)I;C02F101/34(2006.01)N;C02F101/30(2006.01)N
摘要
本發明涉及一種碳十二醇酯廢水回用及達標排放工藝，工藝由以下步驟實現：預處理選擇，基于碳十二醇酯廢水的水量、原水水質、水質類型等，選擇包括格柵、沉淀和除油等多種預處理工藝；三效蒸發，將處理后的碳十二醇酯廢水進行三效加熱蒸發，蒸汽出水回用，底部濃鹽水收集；生物處理，基于生物的新陳代謝作用，處理蒸發后的廢水中的污染物質；膜選擇，基于所需產水量，選擇包括水通量、膜面積以及膜元件數量。本發明以碳十二醇酯廢水濃縮回用目的，也是對膜法一種改進突破，在對碳十二醇酯廢水的水質特性進行系統分析的基礎上，通過各單元的協調工作，使得出水穩定。并且終排池中水質滿足排放標準，產品回用水箱中水質達到新鮮水、循環水補水標準。
權利要求書

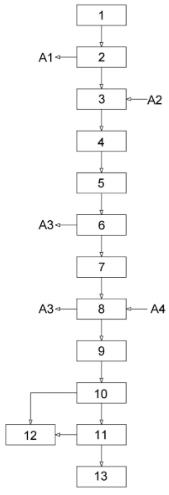

1.一種碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述工藝至少由以下步驟實現：預處理選擇（1）、三效蒸發（2）、生物處理、高密澄清池（8）、高強度膜（9）和GTR單元，其中生物處理過程包括生化均調池（3）步驟；膜選擇，基于來水總量，選擇包括水通量以及膜元件數量，以對經生物處理后的廢水進行過濾，其中，高密澄清池（8）連接至高強度膜（9），基于經過所述高密澄清池（8）處理后，流入所述高強度膜（9）中的來水的廢水信息、來水總量和各個膜元件能夠處理的來水的水通量，以確立高強度膜（9）開啟的膜元件數量達到過濾標準;所述工藝基于各個膜元件能夠處理的來水的水通量，并基于所述來水總量，開啟相關數量的膜元件，以減少系統負荷，其中，膜元件數量與所述來水總量存在：
；其中，所述n指的是膜元件數量，所述a指的是每一個膜元件能夠處理的來水的水通量，所述b指的是所述來水總量；控制膜元件的開啟數量的廢水信息包括COD、懸浮物、污泥濃度以及膠體，其中，所述污泥濃度和膠體以濁度表示，膜元件數量通過采用下式確定：
；其中，所述x指的是來水的COD，所述y指的是來水的濁度，所述z指的是來水的懸浮物，所述X、Y和Z指的是膜元件處理的COD、濁度和懸浮物的上限，所述N指的是膜元件的總量，所述廢水信息控制膜元件數量作為第一優先級，所述來水總量作為第二優先級，以所述第一優先級確保出水水質達到GTR單元進水指標，同時以設立進水閥限定所述第二優先級，控制進入所述高強度膜（9）的水量，多余水量積累于排放池（7）和所述高密澄清池（8）中。
2.如權利要求1所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，基于所述高強度膜（9）開啟的膜元件數量的不同，每一膜元件設有對應的曝氣模塊，以用于將空氣通過管道引導至所述高強度膜（9）豎向下底端釋放，并于所述高強度膜（9）豎向下底端形成渦流，上升反洗所述高強度膜（9）的過濾側。
3.如權利要求2所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述高強度膜（9）連接GTR3中壓?jiǎn)卧?0），所述GTR3中壓?jiǎn)卧?0）用于去除所述高強度膜（9）的來水中的高COD，并將所述高強度膜（9）的來水分為一級RO濃水和一級RO產水，其中，所述一級RO產水送至產品回用水箱（12），所述一級RO濃水送至GTR4高壓?jiǎn)卧?1）。
4.如權利要求3所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述GTR4高壓?jiǎn)卧?1）將所述一級RO濃水分為二級RO濃水和二級RO產水，所述二級RO產水送至產品回用水箱（12），所述二級RO濃水送至終排池（13），其中，基于對所述GTR3中壓?jiǎn)卧?0）和GTR4高壓?jiǎn)卧?1）在壓力、回收率以及操作條件方面的設立，使得所述終排池中水質指標TDS在5%以上。
5.如權利要求4所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述產品回用水箱（12）中的產水作為新鮮水和/或循環水用于三效蒸發（2）中的蒸發冷凝和/或生化均調池（3）中的稀釋和/或所述高強度膜（9）的反洗。
6.如權利要求5所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述工藝還包括：預處理選擇（1），基于所述碳十二醇酯廢水的水量、懸浮物有機物、COD、氨氮、T-N、T-P及pH、溫度中的一種或多種廢水信息，選擇格柵、沉淀和除油的一種或多種預處理工藝，得處理后的碳十二醇酯廢水；三效蒸發（2），將處理后的碳十二醇酯廢水進行三效加熱蒸發，蒸汽出水回用，底部濃鹽水收集，得到蒸發后的廢水；生物處理，基于生物的新陳代謝作用，處理蒸發后的廢水中的污染物質。
7.如權利要求6所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述生物處理利用包括生化均調池（3）、生化厭氧池（4）、生化好氧池（5）內生物的新陳代謝作用，對蒸發后的廢水中的污染物質進行轉化、穩定和使之無害化的處理，其中，所述生化均調池（3）加入蒸發后的廢水，并加入經過稀釋后的COD小于5000的深井水和/或蒸汽出水和/或生活污水經過所述生物處理后的廢水進入生化二沉池（6）中，所述生化二沉池（6）將經過生物處理后的廢水中的污泥進行沉淀并送至污泥儲罐，剩余液體送入排放池（7）進行緩沖，所述排放池（7）連接高密澄清池（8）。
8.如權利要求7所述的碳十二醇酯廢水回用及達標排放工藝，其特征在于，所述高密澄清池（8）由混凝、絮凝和澄清三個單元構成，并分別投入混凝劑和絮凝劑用于將來水的雜質去除并用于來水硬度和堿度的降低，所述高密澄清池（8）基于污泥回流和沉淀應用提供過濾核心，以提高混凝單元懸浮物濃度并回收混凝劑和/或絮凝劑。
（發明人：張建飛;元西方;高路強;杜俊明）
