公布日：2022.08.09
申請日：2022.06.30
分類號：C02F3/34(2006.01)I
摘要

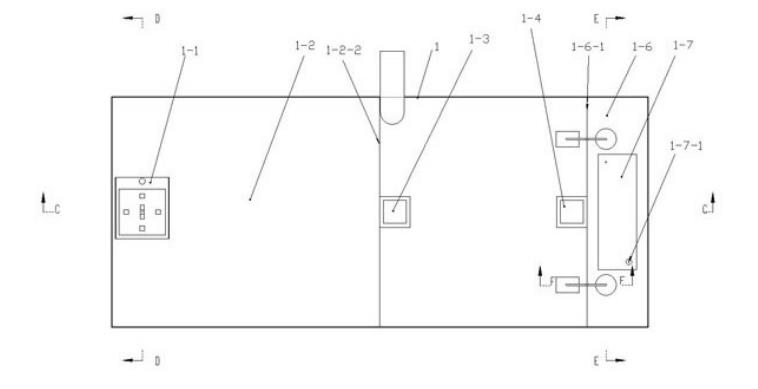

本發明公開了一種勢能生物污水凈化器，包括上水箱組件和上水箱組件下部連接的標準層，所述多級的標準層被分為偶數標準層和奇數標準層，上水箱組件包括上水箱，上水箱內從左往右依次通過安裝第一級隔水板和第二級隔水板將上水箱分為第一水箱、第二水箱和第三水箱，所述第一級隔水板高于第二級隔水板，所述第二水箱內分別設有第一進水箱組件和第三進水箱組件，所述第一水箱內設有偶數層浮箱組件，所述第三水箱內設有奇數層浮箱組件。本發明利用污水的勢能可實現自動運行，無需專人管理，具有結構簡單，復氧效率高，低耗能，廣適性強的特點。
權利要求書
1.一種勢能生物污水凈化器，包括上水箱組件和上水箱組件下部連接的標準層，所述多級的標準層被分為偶數標準層和奇數標準層，其特征在于，上水箱組件包括上水箱，上水箱內從左往右依次通過安裝第一級隔水板和第二級隔水板將上水箱分為第一水箱、第二水箱和第三水箱，所述第一級隔水板高于第二級隔水板，所述第二水箱內分別設有第一進水箱組件和第三進水箱組件，用于實現第一水箱、第二水箱和第三水箱相互之間的聯通，所述第一水箱內設有偶數層浮箱組件，用于控制第一水箱和各級的偶數標準層上設有第一出水口的放水，所述第三水箱內設有奇數層浮箱組件，用于控制奇數標準層上設有的第一出水口的放水。
2.根據權利要求1所述的一種勢能生物污水凈化器，其特征在于，第一水箱組件包括第一進水箱和第一浮封，第一進水箱固定連接在第二水箱內，第一進水箱的側部與第一級隔板相通，第一進水箱上部設有軌道孔，軌道孔內活動連接有第一浮封的軸桿，軌道孔的外圍設有第一進水箱的進水口，第一浮封位于第一進水箱上進水口的上部。
3.根據權利要求2所述的一種勢能生物污水凈化器，其特征在于，所述第三進水箱組件包括第三進水箱和第三浮封，第三進水箱固定連接在第二水箱內，第三進水箱的側部與第二級隔板相通，第三進水箱上部設有軌道孔，軌道孔內活動連接有第三浮封的軸桿，軌道孔的外圍設有第三進水箱的進水口，第三浮封位于第三進水箱上進水口的上部。
4.根據權利要求3所述的一種勢能生物污水凈化器，其特征在于，所述奇數層浮箱組件包括第三浮箱和第三浮箱底部固定連接的拉桿，拉桿分別穿過多級的標準層，所述拉桿上均勻分布有多級的密封板，密封板分別位于各級的奇數標準層上的第一出水口；第三浮箱的底部分別設有進水管和第三控制浮組件，第三浮箱的底部固定連接有支腿。
5.根據權利要求4所述的一種勢能生物污水凈化器，其特征在于，所述第三控制浮組件包括第三控制浮和第三浮箱底部設有的軌道孔，軌道孔的外圍設有第三浮箱放水口，第三浮箱放水口內活動連接有第三控制浮的軸桿。
6.根據權利要求1所述的一種勢能生物污水凈化器，其特征在于，所述偶數層浮箱組件包括第一箱體和第一箱內設有的第一浮體，第一浮體固定連接有拉桿，拉桿分別穿過多級的標準層，拉桿上均勻分布有多級的密封板，所述第一級的密封板位于第一水箱上第一出水口的上方，其余的密封板對應位于屬于偶數準層上第一出水口的上方。
7.根據權利要求6所述的一種勢能生物污水凈化器，其特征在于，所述第一箱體的下部設有第一箱體出水口，第一箱體出水口的外圍固定連接有托架，所述托架上內設有第一密封球，所述第一密封球位于第一箱體出水口的下方，所述第一密封球通過連桿連接有出水浮體。
8.根據權利要求1-7任一項所述的一種勢能生物污水凈化器，其特征在于，所述標準層以及第三水箱的底部均設有第二放水口，第二放水口和第一放水口分別位于標準層的兩端，上下相鄰的偶數標準層和奇數標準層之間第一放水口和第二放水口左右交錯設置；所述第二放水口上設有第二放水組件。
9.根據權利要求8所述的一種勢能生物污水凈化器，其特征在于，所述第二放水組件包括連桿，所述連桿的一端固定連接有第二密封球，所述第二密封球位于第二放水口的上部，連桿的另一端固定連接有第二浮體；所述連桿的中部與第二級隔板鉸接，連桿的兩端分別位于第二級隔板的兩側，連桿另一端連接的第二浮體位于第二水箱內；偶數標準層和奇數標準層內均固定連接有開口向上的第二箱體，所述第二箱體分別位于第一出水口的下方，所述第二箱體一側的下部設有出水口，第二箱體的兩側分別與連桿鉸接，連桿一端連接的第二密封球位于第二放水口的上部，連桿另一端連接的第二浮體位于第二放水組件位于第二箱體內。
10.根據權利要求3所述的一種勢能生物污水凈化器，其特征在于，所述第三浮封的厚度大于第一浮封的厚度。
發明內容
針對現有技術存在的問題，本發明提供一種勢能生物污水凈化器，利用水勢能使污水間歇性通過標準層進行大氧復氧及吹脫，具有良好的經濟效益和環境效益。
為解決上述技術問題，本發明采用如下技術方案：一種勢能生物污水凈化器，包括上水箱組件和上水箱組件下部連接的標準層，所述多級的標準層被分為偶數標準層和奇數標準層，上水箱組件包括上水箱，上水箱內從左往右依次通過安裝第一級隔水板和第二級隔水板將上水箱分為第一水箱、第二水箱和第三水箱，所述第一級隔水板高于第二級隔水板，所述第二水箱內分別設有第一進水箱組件和第三進水箱組件，用于實現第一水箱、第二水箱和第三水箱相互之間的聯通，所述第一水箱內設有偶數層浮箱組件，用于控制第一水箱和各級的偶數標準層上設有第一出水口的放水，所述第三水箱內設有奇數層浮箱組件，用于控制奇數標準層上設有的第一出水口的放水。
第一水箱組件包括第一進水箱和第一浮封，第一進水箱固定連接在第二水箱內，第一進水箱的側部與第一級隔板相通，第一進水箱上部設有軌道孔，軌道孔內活動連接有第一浮封的軸桿，軌道孔的外圍設有第一進水箱的進水口，第一浮封位于第一進水箱上進水口的上部。
所述第三進水箱組件包括第三進水箱、第三浮封，第三進水箱固定連接在第二水箱內，第三進水箱的側部與第二級隔板相通，第三進水箱上部設有軌道孔，軌道孔內活動連接有第三浮封的軸桿，軌道孔的外圍設有第三進水箱的進水口，第三浮封位于第三進水箱上進水口的上部。
所述奇數層浮箱組件包括第三浮箱和第三浮箱底部固定連接的拉桿，拉桿分別穿過多級的標準層，所述拉桿上均勻分布有多級的密封板，密封板分別位于各級的奇數標準層上的第一出水口；第三浮箱的底部分別設有進水管和第三控制浮組件，第三浮箱的底部固定連接有支腿。
所述第三控制浮組件包括第三控制浮和第三浮箱底部設有的軌道孔，軌道孔的外圍設有第三浮箱放水口，第三浮箱放水口內活動連接有第三控制浮的軸桿。
所述偶數層浮箱組件包括第一箱體和第一箱內設有的第一浮體，第一浮體固定連接有拉桿，拉桿分別穿過多級的標準層，拉桿上均勻分布有多級的密封板，所述第一級的密封板位于第一水箱上第一出水口的上方，其余的密封板對應位于屬于偶數準層上第一出水口的上方。
所述第一箱體的下部設有第一箱體出水口，第一箱體出水口的外圍固定連接有托架，所述托架上內設有第一密封球，所述第一密封球位于第一箱體出水口的下方，所述第一密封球通過連桿連接有出水浮體。
所述標準層以及第三水箱的底部均設有第二放水口，第二放水口和第一放水口分別位于標準層的兩端，上下相鄰的偶數標準層和奇數標準層之間第一放水口和第二放水口左右交錯設置；所述第二放水口上設有第二放水組件。
所述第二放水組件包括連桿，所述連桿的一端固定連接有第二密封球，所述第二密封球位于第二放水口的上部，連桿的另一端固定連接有第二浮體；所述連桿的中部與第二級隔板鉸接，連桿的兩端分別位于第二級隔板的兩側，連桿另一端連接的第二浮體位于第二水箱內；偶數標準層和奇數標準層內均固定連接有開口向上的第二箱體，所述第二箱體分別位于第一出水口的下方，所述第二箱體一側的下部設有出水口，第二箱體的兩側分別與連桿鉸接，連桿一端連接的第二密封球位于第二放水口的上部，連桿另一端連接的第二浮體位于第二放水組件位于第二箱體內。
所述第三浮封的厚度大于第一浮封的厚度。
本發明所具有的有益效果為：上水箱兩端分別設有偶數層浮箱組件和奇數層浮箱組件，用于控制第一水箱和各級的偶數標準層上設有第一出水口的放水以及用于控制奇數標準層上設有的第一出水口的放水，可同時打開或關閉偶數標準層和奇數標準層上的第一放水口，本發明利用污水的勢能可實現自動運行，無需專人管理，降低了能耗，提高了效率，具有結構簡單，復氧效率高，低耗能，廣適性強的特點；偶數標準層和奇數標準層以及第三水箱的底部均設有第二放水組件，利用第二放水組件可保證最大限度的將偶數標準層和奇數標準層以及第三水箱的內污水流入下一級，可進一步防止本層污水存留過多，避免在下次循環放水中出現污水漫出的問題。
（發明人：黃培勛;張建強;羅艷麗;楊玉霞;陳思;張雨萱;王彥彬;李彥春;黃培賓）
