公布日:2022.08.09
申請日:2022.06.01
分類號:C02F9/10(2006.01)I
摘要
本發明涉及一種工業廢水全膜法處理系統,包括膜預處理系統,所述膜預處理系統為超濾膜系統,該超濾膜系統用于軟化、去除懸浮物以及除油,所述膜預處理系統采用有機金屬卷式超濾膜(CTUF)系統,系統設兩級反應槽、循環槽,反應槽設攪拌機,系統運行時,一級反應槽加藥,經二級反應槽,再經循環槽進入膜系統,膜系統采用大循環加小循環的運行方式,濃水一部分回流至循環槽進行大循環、一部分回流至膜系統進口進行小循環以增加錯流流速,濃水回流量約10%。該系統采用有機金屬卷式超濾半軟化膜和STRO膜組合的工藝,減少了預處理的工藝,流程短程化,耐沖擊負荷高,占地面積更節約,一般可以節約60%占地,處理精度更高,產水水質更好。

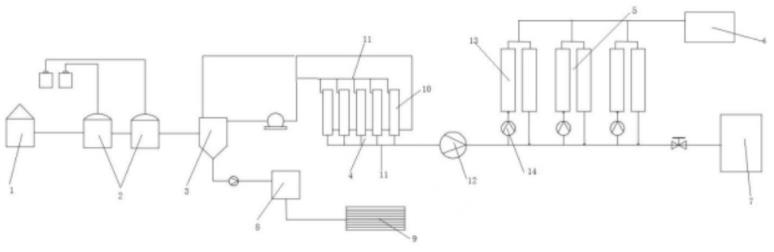

權利要求書
1.一種工業廢水全膜法處理系統,包括膜預處理系統,其特征在于,所述膜預處理系統為超濾膜系統,該超濾膜系統用于軟化、去除懸浮物以及除油,所述膜預處理系統采用有機金屬卷式超濾膜系統,系統設兩級反應槽、循環槽,反應槽設攪拌機,系統運行時,一級反應槽加藥,經二級反應槽,再經循環槽進入膜系統,膜系統采用大循環加小循環的運行方式,濃水一部分回流至循環槽進行大循環、一部分回流至膜系統進口進行小循環以增加錯流流速,濃水回流量約10%。
2.根據權利要求1所述的一種工業廢水全膜法處理系統,其特征在于:所述有機金屬卷式超濾膜系統包括至少一個有機金屬卷式超濾半軟化膜組件模塊,所述有機金屬卷式超濾半軟化膜組件模塊由多個有機金屬卷式超濾半軟化膜組件并聯組成。
3.根據權利要求1所述的一種工業廢水全膜法處理系統,其特征在于:所述兩級反應槽的加藥根據水質情況,當原水硬度大于堿度,使用雙堿法,兩級反應槽中分別投加氫氧化鈉和碳酸鈉,當堿度大于硬度,兩級反應槽中分別投加氫氧化鈣和碳酸鈉。
4.根據權利要求1所述的一種工業廢水全膜法處理系統,其特征在于:所述有機金屬卷式超濾半軟化膜組件的膜由PAN、PC、CA、PANI、n-PANI、PEI、PP、PES等材料其中一種或幾種聚合而成,膜酸堿耐受范圍1<PH<13.5,耐溫范圍0-90度,單支膜面積32m2,膜孔徑10納米,耐氯性100-300000ppm.h。
5.根據權利要求1所述的一種工業廢水全膜法處理系統,其特征在于:所述系統還包括濃縮減量系統和蒸發系統,所述濃縮減量系統采用管網式反滲透膜系統。
6.根據權利要求5所述的一種工業廢水全膜法處理系統,其特征在于:所述管網式反滲透膜系統由多組串聯的管網式反滲透膜組件并聯連接組成。
7.一種工業廢水全膜法處理工藝,其特征在于:該工藝運用權利要求1至6所述的一種工業廢水全膜法處理系統,包含以下步驟:原水調節:待處理的工業廢水直接匯入調節池,在調節池中混合均勻;加藥反應:根據水質情況,當原水硬度大于堿度,使用雙堿法,一級反應槽和二級反應槽中分別投加氫氧化鈉和碳酸鈉,當堿度大于硬度,一級反應槽和二級反應槽中分別投加氫氧化鈣和碳酸鈉;深度處理及濃縮:膜系統產水直接進入管網式反滲透膜系統進行深度處理及濃縮減量處理,滲透液回用或外排,濃水進入蒸發系統。
8.根據權利要求7所述的一種工業廢水全膜法深度處理工藝,其特征在于:所述有機金屬卷式超濾膜系統可承受的進水懸浮物濃度最大可達12000mg/L,可承受的含油濃度在50mg/L,硬度及堿度去除率可達95%,產水濁度小于0.1NTU。
發明內容
本發明為了解決上述問題,提供了一種工業廢水全膜法處理系統及處理工藝,實現了工業廢水零排放,在減少預處理流程的基礎上同時極大地提高了系統壽命。
一種工業廢水全膜法處理系統,包括膜預處理系統,所述膜預處理系統為超濾膜系統,該超濾膜系統用于軟化、去除懸浮物以及除油,所述膜預處理系統采用有機金屬卷式超濾膜(CTUF)系統,系統設兩級反應槽、循環槽,反應槽設攪拌機,系統運行時,一級反應槽加藥,經二級反應槽,再經循環槽進入膜系統,膜系統采用大循環加小循環的運行方式,濃水一部分回流至循環槽進行大循環、一部分回流至膜系統進口進行小循環以增加錯流流速,濃水回流量約10%。
進一步地,所述有機金屬卷式超濾膜(CTUF)系統包括至少一個有機金屬卷式超濾半軟化膜組件模塊,所述有機金屬卷式超濾半軟化膜組件模塊由多個有機金屬卷式超濾半軟化膜組件并聯組成。
進一步地,所述兩級反應槽的加藥根據水質情況,當原水硬度大于堿度,使用雙堿法,兩級反應槽中分別投加氫氧化鈉和碳酸鈉,當堿度大于硬度,兩級反應槽中分別投加氫氧化鈣和碳酸鈉。
進一步地,所述有機金屬卷式超濾半軟化膜組件的膜由聚丙烯晴(PAN)、碳酸聚酯(PC)、醋酯纖維(CA)、導電聚苯胺(PANI)、N-取代羧酸聚苯胺(n-PANI)、聚醚酰亞胺(PEI)、聚丙烯(PP)、聚醚砜樹脂(PES)等材料其中一種或幾種聚合而成,膜酸堿耐受范圍1<PH<13.5,耐溫范圍0-90度,單支膜面積32m2,膜孔徑10納米,耐氯性100-300000ppm.h。
進一步地,所述系統還包括濃縮減量系統和蒸發系統,所述濃縮減量系統采用管網式反滲透膜系統。
進一步地,所述管網式反滲透膜系統由多組串聯的管網式反滲透膜組件并聯連接組成。
本發明還提供了一種工業廢水全膜法處理工藝,該工藝運用前文所述的一種工業廢水全膜法處理系統,包含以下步驟:(1)原水調節:待處理的工業廢水直接匯入調節池,在調節池中混合均勻;(2)加藥反應:根據水質情況,當原水硬度大于堿度,使用雙堿法,一級反應槽和二級反應槽中分別投加氫氧化鈉和碳酸鈉,當堿度大于硬度,一級反應槽和二級反應槽中分別投加氫氧化鈣和碳酸鈉;(3)深度處理及濃縮:膜系統產水直接進入管網式反滲透膜系統進行深度處理及濃縮減量處理,滲透液回用或外排,濃水進入蒸發系統;進一步地,所述有機金屬卷式超濾膜(CTUF)系統可承受的進水懸浮物濃度最大可達12000mg/L,可承受的含油濃度在50mg/L,硬度及堿度去除率可達95%,產水濁度小于0.1NTU。
本發明的有益效果為:采用有機金屬卷式超濾半軟化膜和STRO膜組合的工藝,該系統將傳統工藝中的濾池及中空纖維超濾系統或管式微濾/超濾系統改成有機金屬卷式超濾膜(CTUF)系統,利用聚丙烯晴(PAN)、碳酸聚酯(PC)、醋酯纖維(CA)、導電聚苯胺(PANI)、N-取代羧酸聚苯胺(n-PANI)、聚醚酰亞胺(PEI)、聚丙烯(PP)、聚醚砜樹脂(PES)等材料其中一種或幾種聚合制備的有機金屬卷式超濾半軟化膜組件,所具有的親水,耐油特性,膜清洗酸堿耐受范圍1<PH<13.5,耐溫范圍0-90度,單支膜面積32m2,膜孔徑10納米,耐氯性100-300000ppm.h等特性,用于廢水的預處理,減少了預處理的工藝,流程短程化。耐沖擊負荷高,占地面積更節約,一般可以節約60%占地,同時優化后的處理系統,可以不用回調PH,膜預處理系統可承受的進水懸浮物濃度最高可達12000mg/L,可承受的含油濃度在50mg/L,軟化效果更優,優化后的系統,采用有機金屬卷式超濾膜(CTUF)系統,處理精度更高,產生的產水濁度小于0.1NTU,產水水質更好,硬度及堿度去除率可達95%,膜系統處理較傳統砂濾+中空纖維超濾系統相比,不存在砂濾板結問題,不存在斷絲風險,可以保證產水水質的穩定性,投資及運行費用低,使用壽命更長。同時,取消傳統的納濾系統,濃縮減量環節將DTRO系統換成STRO膜系統,在滿足濃縮要求的基礎上提升濃縮效率,該系統最終的濃水經過蒸發器之后,可以實現污水零排放。
(發明人:方麗娜;沈斌;王立江;周睿;張園園;邵丁磊)
