公布日：2022.08.30
申請日：2022.05.31
分類號：C02F9/10(2006.01)I;C02F103/04(2006.01)N
摘要
本發明涉及鋰電池回收利用技術領域，提供一種廢舊鋰電池回收廢水的處理系統及其處理方法。該系統包括分離裝置、過濾膜裝置、MVR蒸發裝置、干燥裝置和凈化裝置等。本發明提供的一種廢舊鋰電池回收廢水的處理系統及其處理方法，其通過分離裝置和過濾膜裝置對廢水進行兩步分離，將廢水中的有機相進行回收，實現了高價值資源的回收利用；通過MVR蒸發裝置和干燥裝置處理水相得到純凈的硫酸鹽產物，并通過凈化裝置能夠回收系統中純水。通過本發明的廢舊鋰電池回收廢水的處理系統處理廢舊鋰電池，實現了資源高效回收利用，減少甚至達到零排放，降低廢舊鋰電池廢水處理成本。
權利要求書
1.一種廢舊鋰電池回收廢水的處理系統，其特征在于，包括：分離裝置，所述分離裝置用于將廢水分離為水相A和有機相A；過濾膜裝置，所述水相A通入所述過濾膜裝置，所述過濾膜裝置用于將所述水相A分離為水相B和有機相B；MVR蒸發裝置，所述水相B通入所述MVR蒸發裝置連接，所述MVR蒸發裝置用于將所述水相B分離為冷凝水C、濃液C和結晶產物；干燥裝置，所述結晶產物通入所述干燥裝置，所述干燥裝置用于將所述結晶產物干燥得到產物A；凈化裝置，所述冷凝水C通入所述凈化裝置，所述凈化裝置用于對所述冷凝水C進行吸附得到純水。
2.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，還包括：高級氧化裝置，所述濃液C通入所述高級氧化裝置，所述高級氧化裝置用于對所述濃液進行氧化處理并與所述水相A混合通入所述過濾膜裝置。
3.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，還包括冷凝水儲罐，所述冷凝水儲罐連接于所述MVR蒸發裝置與所述凈化裝置之間，用于儲存所述冷凝水C。
4.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，所述分離裝置包括隔油池。
5.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，所述干燥裝置包括離心干燥裝置。
6.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，所述凈化裝置包括活性炭吸附裝置。
7.根據權利要求1所述的廢舊鋰電池回收廢水的處理系統，其特征在于，所述過濾膜裝置內部設有陶瓷膜和/或疏油膜。
8.根據權利要求1至7中任意一項所述的廢舊鋰電池回收廢水的處理系統，其特征在于，所述MVR蒸發裝置包括單效、雙效、降膜、升膜和強制MVR蒸發裝置的其中一種。
9.一種采用根據權利要求1至8中任意一項所述的廢舊鋰電池回收廢水的處理系統的處理方法，其特征在于，包括：S1、利用分離裝置將廢水分離為水相A和有機相A：S2、利用過濾膜裝置，對步驟S1產生的水相A進行過濾分離，并得到有機相B和水相B；S3、將步驟S2產生的水相B泵入至MVR蒸發裝置，并得到冷凝水C、濃液C和結晶產物；S4、將步驟S3中的結晶產物經離心干燥后，得到硫酸鹽；S5、將步驟S3中的冷凝水C于冷凝水儲罐暫存，進入凈化裝置吸附，得到純水。
10.根據權利要求9所述的廢舊鋰電池回收廢水的處理系統的處理方法，其特征在于，還包括：S6、將步驟S3中的濃液C通入高級氧化裝置中，出水與所述水相A混合回流至過濾膜裝置。
發明內容
本發明提供一種廢舊鋰電池回收廢水的處理系統及其處理方法，用以解決現有技術中廢舊鋰電池廢水回收困難、不徹底以及回收成本高的缺陷。

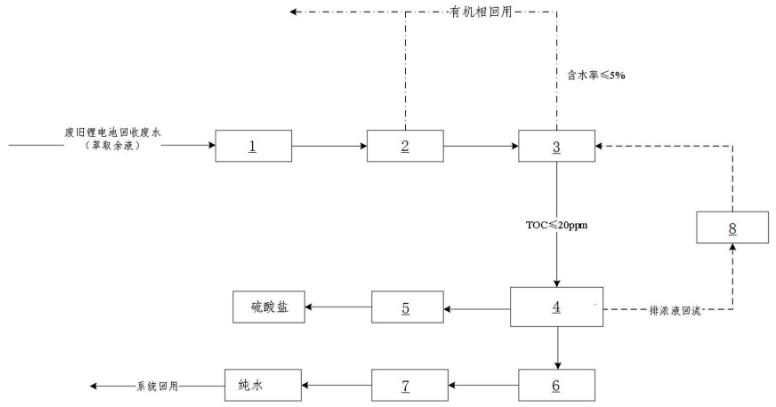

本發明提供一種廢舊鋰電池回收廢水的處理系統，包括：
分離裝置，所述分離裝置用于將廢水分離為水相A和有機相A；
過濾膜裝置，所述水相A通入所述過濾膜裝置，所述過濾膜裝置用于將所述水相A分離為水相B和有機相B；
MVR蒸發裝置，所述水相B通入所述MVR蒸發裝置連接，所述MVR蒸發裝置用于將所述水相B分離為冷凝水C、濃液C和結晶產物；
干燥裝置，所述結晶產物通入所述干燥裝置，所述干燥裝置用于將所述結晶產物干燥得到產物A；
凈化裝置，所述冷凝水C通入所述凈化裝置，所述凈化裝置用于對所述冷凝水C進行吸附得到純水。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，還包括：
高級氧化裝置，所述濃液C通入所述高級氧化裝置，所述高級氧化裝置用于對所述濃液進行氧化處理并與所述水相A混合通入所述過濾膜裝置。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，還包括冷凝水儲罐，所述冷凝水儲罐連接于所述MVR蒸發裝置與所述凈化裝置之間，用于儲存所述冷凝水C。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，所述分離裝置包括隔油池。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，所述干燥裝置包括離心干燥裝置。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，所述凈化裝置包括活性炭吸附裝置。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，所述過濾膜裝置內部設有陶瓷膜和/或疏油膜。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統，所述MVR蒸發裝置包括單效、雙效、降膜、升膜和強制MVR蒸發裝置的其中一種。
本發明還提供一種采用上述實施例的廢舊鋰電池回收廢水的處理系統的處理方法，包括：
S1、利用分離裝置將廢水分離為水相A和有機相A：
S2、利用過濾膜裝置，對步驟S1產生的水相A進行過濾分離，并得到有機相B和水相B；
S3、將步驟S2產生的水相B泵入至MVR蒸發裝置，并得到冷凝水C、濃液C和結晶產物；
S4、將步驟S3中的結晶產物經離心干燥后，得到硫酸鹽；
S5、將步驟S3中的冷凝水C于冷凝水儲罐暫存，進入凈化裝置吸附，得到純水。
根據本發明提供的一種廢舊鋰電池回收廢水的處理系統的處理方法，還包括：
S6、將步驟S3中的濃液C通入高級氧化裝置中，出水與所述水相A混合回流至過濾膜裝置。
本發明提供的一種廢舊鋰電池回收廢水的處理系統及其處理方法，其通過分離裝置和過濾膜裝置對廢水進行兩步分離，將廢水中的有機相進行回收，實現了高價值資源的回收利用；通過MVR蒸發裝置和干燥裝置處理水相得到純凈的硫酸鹽產物，并通過凈化裝置能夠回收系統中純水。通過本發明的廢舊鋰電池回收廢水的處理系統處理廢舊鋰電池，實現了資源高效回收利用，減少甚至達到零排放，降低廢舊鋰電池廢水處理成本。
（發明人：潘文政;張文軍;周福偉;孟秋宇）
