公布日：2022.07.29
申請日：2022.06.02
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于工業廢水處理技術領域，公開了一種高濃度有機廢水處理系統及方法，方法包括以下步驟：高濃度有機廢水泵入廢水儲池后排入調節池，調節池中層乳化液泵至紙帶過濾機，過濾后進入循環槽后濃縮后通過超濾裝置，超濾出水與稀含油廢水在初沉池內混合；初沉池的出水流入中和系統，中和后廢水泵至冷卻塔降溫后流入預曝氣調節池，曝氣調節池出水進入斜板沉淀池，斜板沉淀池中投入絮凝劑和助凝劑，出水進入EPD砂濾罐過濾后進入臭氧催化氧化塔，臭氧催化氧化后的達標水排出。本發明的高濃度有機廢水處理系統及方法，不僅可有效降解廢水中污染物，還可實現廢油資源化回收，減少藥劑投加量，降低企業運行成本，具有顯著的環境效益和經濟效益。
權利要求書

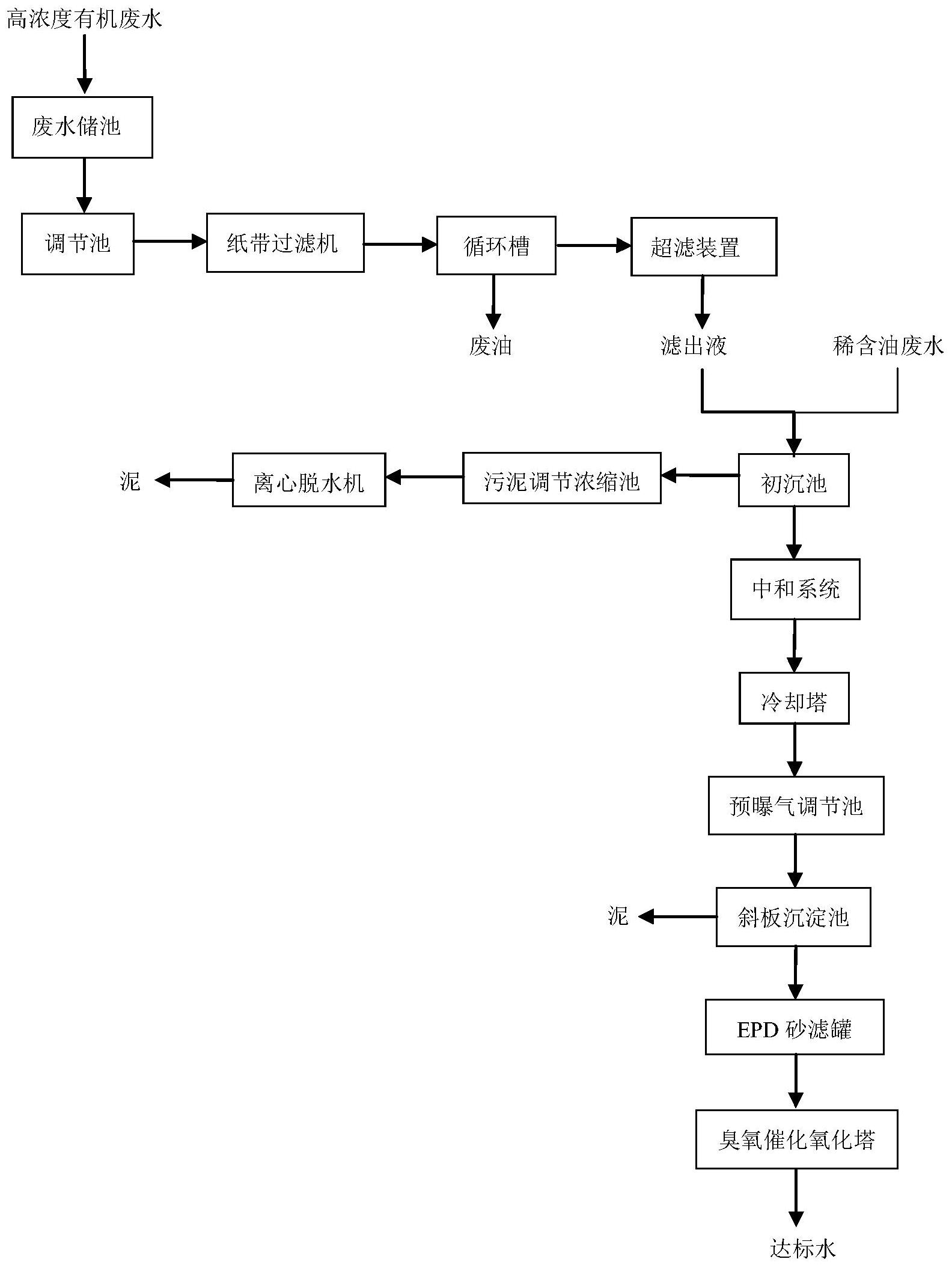

1.一種高濃度有機廢水處理系統，其特征在于：包括順次連接的廢水儲池、調節池、紙帶過濾機、循環槽、超濾裝置、初沉池、中和系統、冷卻塔、預曝氣調節池、斜板沉淀池、EPD砂濾罐和臭氧催化氧化塔；所述初沉池還與稀含油廢水收集裝置相連。
2.根據權利要求1所述的高濃度有機廢水處理系統，其特征在于：所述初沉池通過污泥泵與污泥調節濃縮池相連，污泥調節濃縮池與離心脫水機相連。
3.根據權利要求1所述的高濃度有機廢水處理系統，其特征在于：所述中和系統包括順次連接的一級中和池、二級中和池和中和收集池。
4.根據權利要求1所述的高濃度有機廢水處理系統，其特征在于：所述紙帶過濾機通過輸送泵與調節池相連，輸送泵用于將調節池中層乳化液泵至紙帶過濾機。
5.根據權利要求1所述的高濃度有機廢水處理系統，其特征在于：所述調節池內設有加熱裝置和撇油機；所述初沉池內設有撇油機。
6.根據權利要求1所述的高濃度有機廢水處理系統，其特征在于：所述EPD砂濾罐包括一級過濾罐和二級過濾罐，一級過濾罐的過濾介質為石英砂，粒徑0.7～1.0mm，不均勻系數小于1.4，二級過濾罐的過濾介質為石榴石，粒徑0.3～0.4mm，不均勻系數小于1.5。
7.一種高濃度有機廢水處理方法，其特征在于，包括以下步驟：高濃度有機廢水泵入廢水儲池后以小流量排入調節池，調節池中層乳化液泵至紙帶過濾機，過濾后進入循環槽后濃縮至倍數符合要求后通過超濾裝置，超濾出水與稀含油廢水在初沉池內混合；初沉池的出水流入中和系統，中和后廢水的水溫大于預設溫度時，泵至冷卻塔降溫后流入預曝氣調節池，曝氣調節池出水進入斜板沉淀池，斜板沉淀池中投入絮凝劑和助凝劑，出水進入EPD砂濾罐過濾后進入臭氧催化氧化塔，臭氧催化氧化后的達標水排出備用。
8.根據權利要求1所述的高濃度有機廢水處理方法，其特征在于：所述初沉池內的沉渣及油泥泵至污泥調節濃縮池，濃縮后送至離心脫水機。脫水后的污泥送至堆場。
9.根據權利要求1所述的高濃度有機廢水處理方法，其特征在于：所述初沉池的出水流入中和系統，先經過一級中和池，中和后進入二級中和池，中和后流入中和收集池。
10.根據權利要求1所述的高濃度有機廢水處理方法，其特征在于：所述循環槽內料液濃縮倍數控制在30-50倍之間，不能超過50倍，超過50倍時料液不能進入超濾裝置，泵回調節池。
發明內容
本發明旨在至少在一定程度上解決上述技術問題。為此，本發明目的在于提供一種高濃度有機廢水處理系統及方法。
本發明所采用的技術方案為：
一種高濃度有機廢水處理系統，包括順次連接的廢水儲池、調節池、紙帶過濾機、循環槽、超濾裝置、初沉池、中和系統、冷卻塔、預曝氣調節池、斜板沉淀池、EPD砂濾罐和臭氧催化氧化塔；所述初沉池還與稀含油廢水收集裝置相連。
優選地，所述初沉池通過污泥泵與污泥調節濃縮池相連，污泥調節濃縮池與離心脫水機相連。
優選地，所述中和系統包括順次連接的一級中和池、二級中和池和中和收集池。
優選地，所述紙帶過濾機通過輸送泵與調節池相連，輸送泵用于將調節池中層乳化液泵至紙帶過濾機。
優選地，所述調節池內設有加熱裝置和撇油機；所述初沉池內設有撇油機。
優選地，所述EPD砂濾罐包括一級過濾罐和二級過濾罐，一級過濾罐的過濾介質為石英砂，粒徑0.7～1.0mm，不均勻系數小于1.4，二級過濾罐的過濾介質為石榴石，粒徑0.3～0.4mm，不均勻系數小于1.5。
一種高濃度有機廢水處理方法，包括以下步驟：高濃度有機廢水泵入廢水儲池后以小流量排入調節池，調節池中層乳化液泵至紙帶過濾機，過濾后進入循環槽后濃縮至倍數符合要求后通過超濾裝置，超濾出水與稀含油廢水在初沉池內混合；初沉池的出水流入中和系統，中和后廢水的水溫大于預設溫度時，泵至冷卻塔降溫后流入預曝氣調節池，曝氣調節池出水進入斜板沉淀池，斜板沉淀池中投入絮凝劑和助凝劑，出水進入EPD砂濾罐過濾后進入臭氧催化氧化塔，臭氧催化氧化后的達標水排出備用。
優選地，所述初沉池內的沉渣及油泥泵至污泥調節濃縮池，濃縮后送至離心脫水機。脫水后的污泥送至堆場。
優選地，所述初沉池的出水流入中和系統，先經過一級中和池，中和后進入二級中和池，中和后流入中和收集池。
優選地，所述循環槽內料液濃縮倍數控制在30-50倍之間，不能超過50倍，超過50倍時料液不能進入超濾裝置，泵回調節池。
本發明的有益效果為：
1.本發明所提供的一種高濃度有機廢水處理系統及方法，不僅可有效降解廢水中污染物，還可實現廢油資源化回收，減少藥劑投加量，降低企業運行成本，具有顯著的環境效益和經濟效益。
2.調節池上方設一個廢水儲池收集高濃度有機廢水，再以較小的流量逐漸排入調節池，可避免來水波動對調節池造成沖擊，影響正常運行。
3.針對高濃度有機廢水的特性，在預處理工藝上選用“紙帶過濾+超濾”工藝，可有效提高廢水處理效率，實現廢水資源化。
4.預曝氣池中設組合填料，可作為生物定向菌的載體，菌群可附著在填料上，專門去除油和COD。
5.砂濾罐采用兩級串聯，可有效去除懸浮物降低濁度，確保出水符合臭氧催化氧化塔進水要求。
（發明人：明勇;劉紫恩;朱霞;閆煜;高博;劉璞）
