公布日：2022.08.30
申請日：2022.05.31
分類號：C02F9/14(2006.01)I;C02F7/00(2006.01)I;C02F3/30(2006.01)N;C02F3/34(2006.01)N;C02F101/16(2006.01)N
摘要
本發明提供了一種廢水高效處理曝氣生物濾池，所廢水高效處理曝氣生物濾池包括池體、出水堰、布水管、外循環單元以及曝氣單元，所述池體內設有多個隔板，以將所述池體內的空間分為從下至上依次分布的進水區、第一過濾區、第二過濾區以及清水區；所述出水堰設于所述池體內壁，并位于所述清水區的頂部；所述布水管垂直于所述池體的軸向貫穿所述池體的進水區；所述外循環單元一端與所述布水管的另一端連通，另一端伸入所述出水堰內，所述外循環單元用于將所述出水堰內的清水引流至所述進水區；所述曝氣單元包括曝氣泵，以及與所述曝氣泵連通且伸入所述進水區的曝氣盤。本發明提供的廢水高效處理曝氣生物濾池提高脫氮除碳效率。
權利要求書

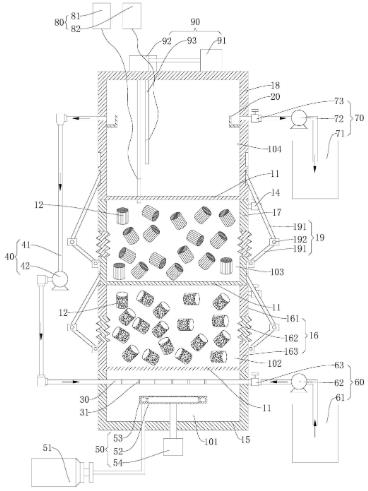

1.一種廢水高效處理曝氣生物濾池，其特征在于，包括：池體，所述池體內設有多個隔板，以將所述池體內的空間分為從下至上依次分布的進水區、第一過濾區、第二過濾區以及清水區，所述第一過濾區和所述第二過濾區內分別填充有填料，所述隔板上具有過水通孔；出水堰，設于所述池體內壁，并位于所述清水區的頂部；布水管，垂直于所述池體的軸向貫穿所述池體的進水區，一端用于連通進水水源；外循環單元，一端與所述布水管的另一端連通，另一端伸入所述出水堰內，所述外循環單元用于將所述出水堰內的清水引流至所述進水區；以及曝氣單元，包括曝氣泵，以及與所述曝氣泵連通且伸入所述進水區的曝氣盤，所述曝氣盤位于所述布水管的下方。
2.如權利要求1所述的廢水高效處理曝氣生物濾池，其特征在于，所述廢水高效處理曝氣生物濾池還包括進水單元，所述進水單元包括進水水箱，以及設于所述進水水箱出水口的第一蠕動泵；所述布水管設于所述第一蠕動泵的出水側，所述布水管與所述第一蠕動泵之間還設有第一調節閥。
3.如權利要求1或2所述的廢水高效處理曝氣生物濾池，其特征在于，所述廢水高效處理曝氣生物濾池還包括出水單元，所述出水單元包括出水水箱，以及設于所述出水水箱進水口的第二蠕動泵；所述出水堰設于所述第二蠕動泵的進水側，所述出水堰和所述第二蠕動泵之間還設有第二調節閥。
4.如權利要求1所述的廢水高效處理曝氣生物濾池，其特征在于，所述廢水高效處理曝氣生物濾池還包括監測單元，所述監測單元包括第一監測儀和第二監測儀，所述第一監測儀的監測探頭伸入所述第二過濾區內，用于監測氫離子濃度，所述第二監測儀的監測探頭伸入所述清水區內，用于監測氧參數。
5.如權利要求4所述的廢水高效處理曝氣生物濾池，其特征在于，所述池體的頂部開設有兩個滑道，所述廢水高效處理曝氣生物濾池還包括與兩個所述滑道一一對應設置的活動組件，所述活動組件包括：驅動氣缸，設于所述池體的頂部，所述驅動氣缸具有沿所述滑道延伸方向往復移動的驅動端；安裝塊，滑動連接于所述滑道，所述安裝塊固設于所述驅動端；以及固定桿，頂端固設于所述安裝塊，底端固接于所述第一監測儀或所述第二監測儀的監測探頭。
6.如權利要求1所述的廢水高效處理曝氣生物濾池，其特征在于，所述池體的側壁還設有兩個取樣閥，其中一個所述取樣閥與所述第一過濾區的頂部連通，另一個所述取樣閥與所述第二過濾區的頂部連通。
7.如權利要求1或6所述的廢水高效處理曝氣生物濾池，其特征在于，所述池體包括從下至上依次設置的第一筒體、第二筒體、第三筒體以及第四筒體，所述第二筒體、所述第三筒體以及所述第四筒體的筒底均形成所述隔板，所述第一筒體的內腔形成所述進水區，所述第二筒體的內腔形成所述第一過濾區，所述第三筒體的內腔形成所述第二過濾區，所述第四筒體的內腔形成所述清水區；所述第二筒體和所述第三筒體分別包括上下間隔設置的上環形板和下環形板，以及連接于所述上環形板和所述下環形板之間的折疊部。
8.如權利要求7所述的廢水高效處理曝氣生物濾池，其特征在于，所述第二筒體和所述第三筒體還分別包括支撐桿，所述支撐桿的包括依次連接的兩個桿體，以及設于兩個所述桿體之間的調節部，所述調節部用于調節并固定兩個所述桿體的夾角，所述支撐桿的一端轉動連接于所述第二筒體或所述第三筒體，所述支撐桿的另一端插接于所述第三筒體或所述第四筒體。
9.如權利要求1所述的廢水高效處理曝氣生物濾池，其特征在于，所述曝氣單元還包括：固定環，套設于所述曝氣盤的外周，所述固定環內形成有環形的流動腔，所述流動腔連通于所述曝氣泵；以及驅動電機，設于所述池體的底部，所述驅動電機的輸出軸與所述曝氣盤固接；所述曝氣盤轉動連接于所述固定環的內圈，所述曝氣盤內形成有與所述流動腔連通的內腔，所述曝氣盤的頂部設有呈陣列分布的曝氣孔。
10.如權利要求1所述的廢水高效處理曝氣生物濾池，其特征在于，所述布水管的軸向與所述池體的徑向重合，所述布水管上沿自身軸向均布有多個布水孔。
發明內容
本發明實施例提供一種廢水高效處理曝氣生物濾池，旨在實現高效、節能的實現對廢水的脫氮除碳處理。
為實現上述目的，本發明采用的技術方案是：提供一種廢水高效處理曝氣生物濾池，包括：
池體，所述池體內設有多個隔板，以將所述池體內的空間分為從下至上依次分布的進水區、第一過濾區、第二過濾區以及清水區，所述第一過濾區和所述第二過濾區內分別填充有填料，所述隔板上具有過水通孔；
出水堰，設于所述池體內壁，并位于所述清水區的頂部；
布水管，垂直于所述池體的軸向貫穿所述池體的進水區，一端用于連通進水水源；
外循環單元，一端與所述布水管的另一端連通，另一端伸入所述出水堰內，所述外循環單元用于將所述出水堰內的清水引流至所述進水區；以及
曝氣單元，包括曝氣泵，以及與所述曝氣泵連通且伸入所述進水區的曝氣盤，所述曝氣盤位于所述布水管的下方。
在一種可能的實現方式中，所述廢水高效處理曝氣生物濾池還包括進水單元，所述進水單元包括進水水箱，以及設于所述進水水箱出水口的第一蠕動泵；
所述布水管設于所述第一蠕動泵的出水側，所述布水管與所述第一蠕動泵之間還設有第一調節閥。
在一種可能的實現方式中，所述廢水高效處理曝氣生物濾池還包括出水單元，所述出水單元包括出水水箱，以及設于所述出水水箱進水口的第二蠕動泵；
所述出水堰設于所述第二蠕動泵的進水側，所述出水堰和所述第二蠕動泵之間還設有第二調節閥。
在一種可能的實現方式中，所述廢水高效處理曝氣生物濾池還包括監測單元，所述監測單元包括第一監測儀和第二監測儀，所述第一監測儀的監測探頭伸入所述第二過濾區內，用于監測氫離子濃度，所述第二監測儀的監測探頭伸入所述清水區內，用于監測氧參數。
一些實施例中，所述池體的頂部開設有兩個滑道，所述廢水高效處理曝氣生物濾池還包括與兩個所述滑道一一對應設置的活動組件，所述活動組件包括：
驅動氣缸，設于所述池體的頂部，所述驅動氣缸具有沿所述滑道延伸方向往復移動的驅動端；
安裝塊，滑動連接于所述滑道，所述安裝塊固設于所述驅動端；以及
固定桿，頂端固設于所述安裝塊，底端固接于所述第一監測儀或所述第二監測儀的監測探頭。
在一種可能的實現方式中，所述池體的側壁還設有兩個取樣閥，其中一個所述取樣閥與所述第一過濾區的頂部連通，另一個所述取樣閥與所述第二過濾區的頂部連通。
在一種可能的實現方式中，所述池體包括從下至上依次設置的第一筒體、第二筒體、第三筒體以及第四筒體，所述第二筒體、所述第三筒體以及所述第四筒體的筒底均形成所述隔板，所述第一筒體的內腔形成所述進水區，所述第二筒體的內腔形成所述第一過濾區，所述第三筒體的內腔形成所述第二過濾區，所述第四筒體的內腔形成所述清水區；
所述第二筒體和所述第三筒體分別包括上下間隔設置的上環形板和下環形板，以及連接于所述上環形板和所述下環形板之間的折疊部。
一些實施例中，所述第二筒體和所述第三筒體還分別包括支撐桿，所述支撐桿的包括依次連接的兩個桿體，以及設于兩個所述桿體之間的調節部，所述調節部用于調節并固定兩個所述桿體的夾角，所述支撐桿的一端轉動連接于所述第二筒體或所述第三筒體，所述支撐桿的另一端插接于所述第三筒體或所述第四筒體。
在一種可能的實現方式中，所述曝氣單元還包括：
固定環，套設于所述曝氣盤的外周，所述固定環內形成有環形的流動腔，所述流動腔連通于所述曝氣泵；以及
驅動電機，設于所述池體的底部，所述驅動電機的輸出軸與所述曝氣盤固接；
所述曝氣盤轉動連接于所述固定環的內圈，所述曝氣盤內形成有與所述流動腔連通的內腔，所述曝氣盤的頂部設有呈陣列分布的曝氣孔。
在一種可能的實現方式中，所述布水管的軸向與所述池體的徑向重合，所述布水管上沿自身軸向均布有多個布水孔。
本申請實施例中，與現有技術相比，本發明廢水高效處理曝氣生物濾池有以下優點：
(1)外循環單元的設立有助于提高本發明廢水高效處理曝氣生物濾池的進水壓力，使得在使用過程中產生的懸浮污泥可通過較大的上升水流附著于第一過濾區或第二過濾區的填料中，優化對廢水的處理效果；
(2)外循環單元和布水管連通，可有效提高水力復合，加大對第一過濾區和第二過濾區內的填料沖刷力，從而有效避免第一過濾區和第二過濾區內的填料堵塞問題；
(3)進水區位于最底部，采用了上流式進水模式，結合向上的曝氣運行模式，可實現均勻補水，氣水充分接觸從而提高脫氮除碳效率；
(4)設置第一過濾區和第二過濾區兩層，有利于廢水與填料充分接觸，實現微生物群落發揮高效的脫氮除碳作用，并且兩層填料的上下分布，有助于實現氧濃度梯度分布，有利于好氧、兼氧以及厭氧等多種功能性微生物共存，打破傳統自氧異養微環境限制，同時微生物群落多樣性分布有利于多種脫氮除碳工藝發揮協同作用，相比于傳統過效能工藝本發明實施例對廢水的一體式處理，可大大減少反應器占地面積，節省必要的經濟能耗。
（發明人：閆志斌;邢佳楓;陳平;陳曉飛;谷奎慶;孫晴;薛龍;岳宗禮;侯佳;周蘭霞;姚振永）
