公布日：2022.08.30

申請日：2022.08.02

分類號：C02F9/04(2006.01)I;F23G7/04(2006.01)I;B01D53/14(2006.01)I;C01G49/06(2006.01)I;C01G53/04(2006.01)I;C01B7/01(2006.01)I;

C02F103/16(2006.01)N

摘要

本發明公開了一種含鎳電鍍廢水處理工藝，通過將過濾處理后的廢酸作為破乳劑對含鎳電鍍廢水進行破乳除油處理，經破乳除油后的廢水經微濾除雜并利用廢酸調節混合液中鐵鎳離子的比例及pH后，利用反滲透濃縮后得到濃縮液，然后利用噴霧焙燒工藝對廢酸和濃縮液進行交替噴霧，最終回收鹽酸及復合氧化物。

權利要求書

1.一種含鎳電鍍廢水處理工藝，其特征在于，包括：（1）過濾：將廢酸進行過濾處理，將廢酸中的固體顆粒和不溶解的殘留物從酸液中分離出來；（2）破乳/除油：將經過濾處理的廢酸作為pH調節劑加入所述含鎳電鍍廢水中，調節pH=4-4.5后進行破乳/除油處理；（3）微濾膜過濾：經破乳/除油處理后的含鎳電鍍廢水進行微濾膜過濾，透過液輸送至調節池進行調節，同時調節池內加入經過濾的廢酸，其中，調節廢水中的鐵離子和鎳離子的摩爾比至1-2:1，pH調節至2-3；（4）RO膜過濾：將所述調節池內的廢水進行RO膜過濾濃縮，至濃縮液中鎳離子至600-700mg/L，所述RO膜過濾產生的透過液進行回收利用；（5）焙燒：將所述RO膜過濾產生的濃縮液輸送至焙燒爐噴霧焙燒處理，所述焙燒爐中設置廢酸霧化噴嘴和濃縮液霧化噴嘴，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴均設置多個，在焙燒過程中，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴交替噴霧；（6）混合氣處理：焙燒爐產生的混合氣輸送至吸收塔進行處理，并將產生的鹽酸收集到儲酸罐內；（7）復合氧化物回收：將所述焙燒爐底部產生的復合氧化物回收，所述復合氧化物為氧化鐵/氧化鎳的復合氧化物。

2.如權利要求1所述的一種含鎳電鍍廢水處理工藝，其特征在于，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴輸出的液體體積比為1:1-2。

3.如權利要求1所述的一種含鎳電鍍廢水處理工藝，其特征在于，將所述儲酸罐內收集到的鹽酸輸送至所述調節池進行pH調節。

4.如權利要求1所述的一種含鎳電鍍廢水處理工藝，其特征在于，所述焙燒爐頂部設置所述廢酸霧化噴嘴，所述濃縮液霧化噴嘴位置低于所述廢酸霧化噴嘴。

5.如權利要求1所述的一種含鎳電鍍廢水處理工藝，其特征在于，所述混合氣進入吸收塔前利用旋風分離混合氣中的氧化物顆粒。

發明內容

本發明的目的在于提供一種含鎳電鍍廢水處理工藝，其利用廢酸作為破乳劑與含鎳電鍍廢水混合處理，對含鎳電鍍廢水進行破乳除油處理后，利用焙燒爐的高溫環境，將廢酸及含鎳電鍍廢水中的鎳鹽進行氧化，最終形成氧化鐵及氧化鎳的復合氧化物。

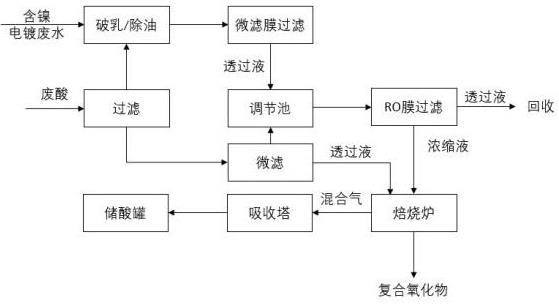

為實現上述目的，本發明的實施例提供了一種含鎳電鍍廢水處理工藝，包括：

（1）過濾：將廢酸進行過濾處理，將廢酸中的固體顆粒和不溶解的殘留物從酸液中分離出來；

（2）破乳/除油：將經過濾處理的廢酸作為pH調節劑加入所述含鎳電鍍廢水中，調節pH=4-4.5后進行破乳/除油處理；

（3）微濾膜過濾：經破乳/除油處理后的含鎳電鍍廢水進行微濾膜過濾，透過液輸送至調節池進行調節，同時調節池內加入經過濾的廢酸，其中，調節廢水中的鐵離子和鎳離子的摩爾比至1-2:1，pH調節至2-3；

（4）RO膜過濾：將所述調節池內的廢水進行RO膜過濾濃縮，至濃縮液中鎳離子至600-700mg/L，所述RO膜過濾產生的透過液進行回收利用；

（5）焙燒：將所述RO膜過濾產生的濃縮液輸送至焙燒爐噴霧焙燒處理，所述焙燒爐中設置廢酸霧化噴嘴和濃縮液霧化噴嘴，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴均設置多個，在焙燒過程中，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴交替噴霧；

（6）混合氣處理：焙燒爐產生的混合氣輸送至吸收塔進行處理，并將產生的鹽酸收集到儲酸罐內；

（7）復合氧化物回收：將所述焙燒爐底部產生的復合氧化物回收。

在本發明的一個或多個實施方式中，所述廢酸經過濾處理后還進行微濾處理；

在本發明的一個或多個實施方式中，所述廢酸霧化噴嘴和所述濃縮液霧化噴嘴輸出的液體體積比為1:1-2；

在本發明的一個或多個實施方式中，將所述儲酸罐內收集到的鹽酸輸送至所述調節池進行pH調節；

在本發明的一個或多個實施方式中，所述焙燒爐頂部設置所述廢酸霧化噴嘴，所述濃縮液霧化噴嘴位置低于所述廢酸霧化噴嘴；

在本發明的一個或多個實施方式中，所述混合氣進入吸收塔前利用旋風分離混合氣中的氧化物顆粒。

與現有技術相比，根據本發明實施方式具有以下優點：

（1）廢酸中含有大量鐵離子及鹽酸，通常進行噴霧焙燒工藝回收氧化鐵及鹽酸，然而，在含鎳電鍍廢水處理過程中，需要多次pH調節，消耗大量酸堿的同時，產生了難以處理的廢料；

（2）本申請采用廢酸對含鎳電鍍廢水進行破乳、pH調節后，與廢酸共同進行噴霧焙燒，可以快速高效回收廢水中的鎳，而無需多次pH調節；

（3）優化了噴霧焙燒的工藝，采用廢酸、濃縮液交替噴霧的方式，提高了鎳的回收率的同時，獲得了氧化鐵/氧化鎳的復合氧化物；

（4）利用微濾將廢水中的大顆粒物質分離后采用RO膜處理，將含鎳廢水濃縮處理后達到了適合噴霧焙燒方式回收鎳氧化物的濃度。

（發明人：張通;鄒積龍;張銘洋;張程;周建偉）
