公布日：2022.09.02
申請日：2022.06.18
分類號：C02F9/06(2006.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種氣田廢水處理用的催化氧化裝置，包括接觸氧化池和電催化氧化池；所述接觸氧化池遠離電催化氧化池的一側安裝有導風管，所述導風管靠近接觸氧化池的一端安裝有冷風管，接觸氧化池的內底部安裝有曝氣結構，所述導風管遠離接觸氧化池的一端安裝有熱風管，所述電催化氧化池遠離接觸氧化池的一側安裝有發電組件；本裝置通過導風管的設置，便于操作人員調節水池溫度，為好氧生物創造處適宜活性溫度，通過接觸氧化池、電催化氧化池和發電組件組合使用，接觸氧化過程中部分溢出的高壓空氣作用于發電組件，然后產生電能作用于電催化氧化過程，使溢出的高壓氣體的得到有效利用，使裝置更加節省能源。
權利要求書

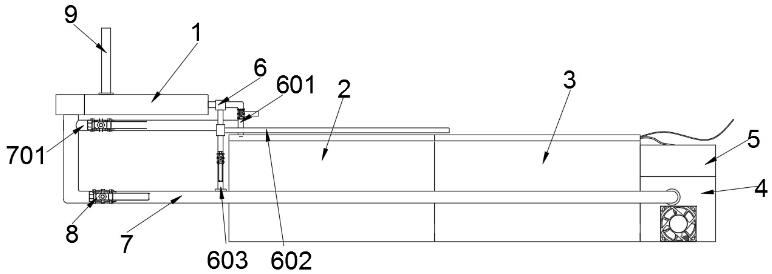

1.一種氣田廢水處理用的催化氧化裝置，包括接觸氧化池（2）和電催化氧化池（3）；廢水經過電催化氧化池（3）處理后流入一側接觸氧化池（2）的內部；其特征在于：所述接觸氧化池（2）遠離電催化氧化池（3）的一側安裝有導風管（1），所述導風管（1）靠近接觸氧化池（2）的一端安裝有冷風管（6），接觸氧化池（2）的內底部安裝有曝氣結構（12），所述導風管（1）遠離接觸氧化池（2）的一端安裝有熱風管（7），所述電催化氧化池（3）遠離接觸氧化池（2）的一側安裝有發電組件（4）；所述發電組件（4）包括殼體（401）、渦輪（402）、進風口（403）、轉子（404）和定子（405），所述殼體（401）內部的一側安裝有渦輪（402），所述渦輪（402）一側殼體（401）的側壁處傾斜開設有進風口（403），所述渦輪（402）的一側安裝有轉子（404），所述轉子（404）外周殼體（401）的內部套裝有定子（405），所述進風口（403）位置處與熱風管（7）的一端相互連通；所述接觸氧化池（2）的內部均勻吊裝有若干生物填料構件（11）；所述電催化氧化池（3）的內部均勻安裝有若干電極板（13），兩組所述電極板（13）之間的安裝間距為5cm-10cm之間，且電極板（13）的一面是添加稀土金屬的多元金屬氧化物，所述電極板（13）的兩側具備10-15V電壓。
2.根據權利要求1所述的一種氣田廢水處理用的催化氧化裝置，其特征在于：所述曝氣結構（12）包括動力渦輪（1201）、支撐桿（1202）和葉片（1203），所述支撐桿（1202）底端套裝有出氣管（14），所述支撐桿（1202）外壁靠近出氣管（14）的一側均勻設有六個動力渦輪（1201），所述支撐桿（1202）外壁遠離動力渦輪（1201）一側等距設有三組葉片（1203），所述出氣管（14）的一側傾斜設置有出氣孔（1401）。
3.根據權利要求1所述的一種氣田廢水處理用的催化氧化裝置，其特征在于：所述生物填料構件（11）包括支撐鋼絲（1101）、生物填料（1102）、掛鉤（1103）和限位柱（1104），所述支撐鋼絲（1101）的頂部設有掛鉤（1103），所述掛鉤（1103）的一側安裝有限位柱（1104），所述支撐鋼絲（1101）的外部沿軸向均勻布置個生物填料（1102）。
4.根據權利要求1所述的一種氣田廢水處理用的催化氧化裝置，其特征在于：所述導風管（1）的一端設有冷風出口（101），所述導風管（1）遠離冷風出口（101）的一端安裝有熱風出口（102），所述導風管（1）的側壁沿切線方向設有高壓空氣進口（103），所述高壓空氣進口（103）與導風管（1）的內部相互連通，所述高壓空氣進口（103）遠離導風管（1）的一側連接有氣泵引接管（9）。
5.根據權利要求1所述的一種氣田廢水處理用的催化氧化裝置，其特征在于：所述發電組件（4）的頂部安裝有電控箱（5），所述電控箱（5）靠近電催化氧化池（3）的一側安裝有接線盒（501），接線盒電（501）與電極板（13）的兩側分別通過導線連接，所述發電組件（4）一側安裝有蓄電池（10）。
6.根據權利要求1所述的一種氣田廢水處理用的催化氧化裝置，其特征在于：所述冷風管（6）遠離導風管（1）的一端連接有曝氣管（601）、分支管（602）和冷氣連接管（603），所述曝氣管（601）遠離冷風管（6）的一端延伸至接觸氧化池（2）的底部與出氣管（14）相互連通，所述曝氣管（601）與熱風管（7）之間連通有熱氣連接管（701），所述分支管（602）遠離冷風管（6）的一端延伸至電催化氧化池（3）的內部，所述冷氣連接管（603）遠離冷風管（6）的一端與熱風管（7）相互連通，所述曝氣管（601）、冷氣連接管（603）、熱風管（7）和熱氣連接管（701）的外部皆安裝有閥門（8）。
7.一種氣田廢水處理用的催化氧化的方法，其特征在于：包括以下步驟；a、將經過混凝沉降和鐵碳微電解處理后的氣田廢水抽送到電催化氧化池（3）內部，將電極板（13）的兩側通電，然后靜置12小時；b、將上述過程中靜置后的廢液抽送至接觸氧化池（2）的內部，并將氣泵引接管（9）連接外部空壓設備，廢液在接觸氧化池（2）中停留24小時；c、廢液停留過程中采用電子溫度計監控接觸氧化池（2）內部水溫；d、當水溫低于30攝氏度時打開熱氣連接管（701）和冷氣連接管（603）外部閥門，關閉曝氣管（601）和熱風管（7）處閥門；e、當水溫高于40攝氏度時打開曝氣管（601）和熱風管（7）外部閥門，關閉熱氣連接管（701）和冷氣連接管（603）處閥門。
8.根據權利要求7所述的田廢水處理用的催化氧化的方法，其特征在于：所述曝氣管（601）外部閥門在關閉時不會影響到熱氣連接管（701）內部通過的氣體進入到接觸氧化池（2）的內部。
9.根據權利要求7所述的田廢水處理用的催化氧化的方法，其特征在于：所述熱風管（7）外部閥門在關閉時不會影響到冷氣連接管（603）內部的通過的氣體進入到發電組件（4）的內部。
發明內容
本發明的目的在于提供一種氣田廢水處理用的催化氧化裝置及方法，具備導風管部分，解決了污水水溫調控的問題。
本發明提供如下技術方案：一種氣田廢水處理用的催化氧化裝置，包括接觸氧化池和電催化氧化池；廢水經過電催化氧化池處理后流入一側接觸氧化池的內部；所述接觸氧化池遠離電催化氧化池的一側安裝有導風管，所述導風管靠近接觸氧化池的一端安裝有冷風管，接觸氧化池的內底部安裝有曝氣結構，所述導風管遠離接觸氧化池的一端安裝有熱風管，所述電催化氧化池遠離接觸氧化池的一側安裝有發電組件；所述發電組件包括殼體、渦輪、進風口、轉子和定子，所述殼體內部的一側安裝有渦輪，所述渦輪一側殼體的側壁處傾斜開設有進風口，所述渦輪的一側安裝有轉子，所述轉子外周殼體的內部套裝有定子，所述進風口位置處與熱風管的一端相互連通；所述接觸氧化池的內部均勻吊裝有若干生物填料構件；所述電催化氧化池的內部均勻安裝有若干電極板，兩組所述電極板之間的安裝間距為5cm-10cm之間，且電極板的一面是添加稀土金屬的多元金屬氧化物，所述電極板的兩側具備10-15V電壓。
優選的，所述曝氣結構包括動力渦輪、支撐桿和葉片，所述支撐桿底端套裝有出氣管，所述支撐桿外壁靠近出氣管的一側均勻設有六個動力渦輪，所述支撐桿外壁遠離動力渦輪一側等距設有三組葉片，所述出氣管的一側傾斜設置有出氣孔。
優選的，所述生物填料構件包括支撐鋼絲、生物填料、掛鉤和限位柱，所述支撐鋼絲的頂部設有掛鉤，所述掛鉤的一側安裝有限位柱，所述支撐鋼絲的外部沿軸向均勻布置個生物填料。
優選的，所述導風管的一端設有冷風出口，所述導風管遠離冷風出口的一端安裝有熱風出口，所述導風管的側壁沿切線方向設有高壓空氣進口，所述高壓空氣進口與導風管的內部相互連通，所述高壓空氣進口遠離導風管的一側連接有氣泵引接管。
優選的，所述發電組件的頂部安裝有電控箱，所述電控箱靠近電催化氧化池的一側安裝有接線盒，接線盒電與電極板的兩側分別通過導線連接，所述發電組件一側安裝有蓄電池。
優選的，所述冷風管遠離導風管的一端連接有曝氣管、分支管和冷氣連接管，所述曝氣管遠離冷風管的一端延伸至接觸氧化池的底部與出氣管相互連通，所述曝氣管與熱風管之間連通有熱氣連接管，所述分支管遠離冷風管的一端延伸至電催化氧化池的內部，所述冷氣連接管遠離冷風管的一端與熱風管相互連通，所述曝氣管、冷氣連接管、熱風管和熱氣連接管的外部皆安裝有閥門。
氣田廢水處理用的催化氧化的方法，包括以下步驟：a、將經過混凝沉降和鐵碳微電解處理后的氣田廢水抽送到電催化氧化池內部，將電極板的兩側通電，然后靜置12小時；b、將上述過程中靜置后的廢液抽送至接觸氧化池的內部，并將氣泵引接管連接外部空壓設備，廢液在接觸氧化池中停留24小時；c、廢液停留過程中采用電子溫度計監控接觸氧化池內部水溫；d、當水溫低于30攝氏度時打開熱氣連接管和冷氣連接管外部閥門，關閉曝氣管和熱風管處閥門；e、當水溫高于40攝氏度時打開曝氣管和熱風管外部閥門，關閉熱氣連接管和冷氣連接管處閥門。
優選的，所述曝氣管外部閥門在關閉時不會影響到熱氣連接管內部通過的氣體進入到接觸氧化池的內部。
優選的，所述熱風管外部閥門在關閉時不會影響到冷氣連接管內部的通過的氣體進入到發電組件的內部。
與現有技術相比，本發明的有益效果如下：1、本發明通過導風管的設置，導風管一端中心具備一小孔，另一端中心具備一封堵結構，當高壓空氣從導風管側面沿切線方向吹入時，高壓空氣會在導風管內部形成渦輪現象，此時導風管兩端分別會產生冷氣流和熱氣流，通過管道將冷熱氣流分別進行搜集后導入到接觸氧化池，可以通過冷熱氣流對接觸氧化池內部溫度進行調節，便于操作人員調節水池溫度，為好氧生物創造處適宜活性溫度。
2、本發明通過接觸氧化池、電催化氧化池和發電組件組合使用，接觸氧化過程中部分溢出的高壓空氣作用于發電組件，然后產生電能作用于電催化氧化過程，使溢出的高壓氣體的得到有效利用，使裝置更加節省能源。
（發明人：李陽;王建慶）
