公布日：2022.07.29
申請日：2022.03.23
分類號：C02F1/00(2006.01)I
摘要本發明公開了一種用于污水處理的回轉式格柵清污裝置，涉及污水處理設備技術領域，包括清污機外殼和引流板，所述清污機外殼的內部設置有回轉式格柵。該用于污水處理的回轉式格柵清污裝置，通過引流板和進水口以及接觸板和擋水片的配合使用，使得該用于污水處理的回轉式格柵清污裝置能夠在清污機外殼的外部裝配引流板，引流板的外部設置了接觸板和調節彈簧，裝置整體裝配與水道內時，接觸板能夠與水道的內壁貼合，配合擋水片將水流阻攔，繼而將水流導向引流板內部的進水口，使得水流通過進水口與清污機外殼內部的回轉式格柵接觸，從而使得該用于污水處理的回轉式格柵清污裝置能夠?qū)Σ煌愋偷乃肋M(jìn)行清污工作。
權利要求書

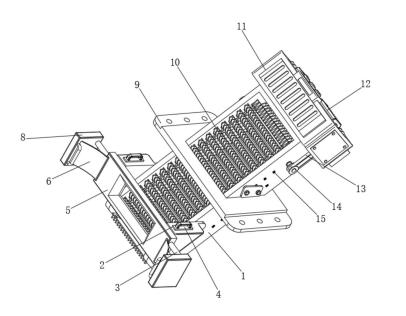

1.一種用于污水處理的回轉式格柵清污裝置，包括清污機外殼(1)和引流板(5)，其特征在于：所述清污機外殼(1)的內部設置有回轉式格柵(10)，且清污機外殼(1)的頂部設置有集中處理機構(11)，所述清污機外殼(1)的兩側套裝有固定框架(2)，且清污機外殼(1)與固定框架(2)之間通過固定樁(18)固定連接，所述引流板(5)的外部固定安裝有兩個對接塊(19)，且引流板(5)的中部開設有與回轉式格柵(10)相對應的進水口(16)，兩個所述對接塊(19)與兩個固定框架(2)之間相互匹配，所述引流板(5)的外部活動套裝有均勻分布的活動軸(3)，且引流板(5)的內側開設有與活動軸(3)相匹配的滑槽。
2.根據權利要求1所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述活動軸(3)與引流板(5)之間固定連接有調節彈簧(7)，所述調節彈簧(7)的外部固定套裝有接觸板(8)。
3.根據權利要求2所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述接觸板(8)與引流板(5)之間固定連接有擋水片(6)，所述擋水片(6)采用彈性橡膠制成。
4.根據權利要求1所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述固定框架(2)的外部活動套裝有固定板(4)，所述固定板(4)的底部固定安裝有兩個限位柱(20)，且固定板(4)與固定框架(2)之間固定連接有限位彈簧(21)。
5.根據權利要求4所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述固定板(4)的頂部設置有握把，所述限位柱(20)的底端延伸至固定框架(2)的內側，所述對接塊(19)的外部開設有與限位柱(20)相匹配的固定孔。
6.根據權利要求1所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述集中處理機構(11)的外部設置有驅動電機(12)，所述回轉式格柵(10)的內部設置有驅動輥。
7.根據權利要求6所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述驅動電機(12)的輸出軸以及驅動輥的兩端均固定套裝有轉輪(14)，兩個所述轉輪(14)之間套接有同步帶(13)。
8.根據權利要求1所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述清污機外殼(1)的外部活動套裝有底板(9)，所述集中處理機構(11)的外部設置有排出口(17)。
9.根據權利要求8所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述底板(9)的外部焊接有穩固板(22)，所述穩固板(22)的外部螺紋套接有螺栓，所述清污機外殼(1)的外部開設有與螺栓相匹配的均勻分布的固定螺孔(15)。
10.根據權利要求9所述的一種用于污水處理的回轉式格柵清污裝置，其特征在于：所述清污機外殼(1)、底板(9)、穩固板(22)均采用金屬制成，且清污機外殼(1)、底板(9)、穩固板(22)的外部均涂抹有防銹漆。
發明內容
針對現有技術的不足，本發明提供了一種用于污水處理的回轉式格柵清污裝置，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種用于污水處理的回轉式格柵清污裝置，包括清污機外殼和引流板，所述清污機外殼的內部設置有回轉式格柵，且清污機外殼的頂部設置有集中處理機構，所述清污機外殼的兩側套裝有固定框架，且清污機外殼與固定框架之間通過固定樁固定連接，所述引流板的外部固定安裝有兩個對接塊，且引流板的中部開設有與回轉式格柵相對應的進水口，兩個所述對接塊與兩個固定框架之間相互匹配，所述引流板的外部活動套裝有均勻分布的活動軸，且引流板的內側開設有與活動軸相匹配的滑槽。
進一步的，所述活動軸與引流板之間固定連接有調節彈簧，所述調節彈簧的外部固定套裝有接觸板，裝配引流板時，工作人員能夠按壓引流板兩側的接觸板，使得接觸板推動活動軸在滑槽中滑動，并壓縮調節彈簧，從而將接觸板擠壓至水道的內側，將引流板裝配完畢。
進一步的，所述接觸板與引流板之間固定連接有擋水片，所述擋水片采用彈性橡膠制成，引流板在裝配完畢后，裝置工作時，接觸板能夠配合擋水片將水流阻攔，繼而將水流導向引流板內部的進水口。
進一步的，所述固定框架的外部活動套裝有固定板，所述固定板的底部固定安裝有兩個限位柱，且固定板與固定框架之間固定連接有限位彈簧，固定板能夠通過限位柱輔助固定框架與對接塊之間的連接固定，不對固定板施加拉力的情況下，固定板和限位彈簧便能夠在限位彈簧彈力的作用下保持穩定。
進一步的，所述固定板的頂部設置有握把，所述限位柱的底端延伸至固定框架的內側，所述對接塊的外部開設有與限位柱相匹配的固定孔，裝配引流板時，工作人員能夠拉動固定板外部的握把，帶動限位柱運動，將引流板外部的對接塊插入固定框架的內側后，松開固定板，限位柱便能夠在限位彈簧彈力的作用下復位，將引流板和清污機外殼裝配固定。
進一步的，所述集中處理機構的外部設置有驅動電機，所述回轉式格柵的內部設置有驅動輥，驅動電機啟動后能夠通過同步帶和轉輪的傳動帶動驅動輥運動，繼而使得回轉式格柵在清污機外殼的內側回轉運動，回轉式格柵運動時對污水中漂浮的廢物進行收集。
進一步的，所述驅動電機的輸出軸以及驅動輥的兩端均固定套裝有轉輪，兩個所述轉輪之間套接有同步帶，驅動電機是裝置整體工作的動力源頭，轉輪和同步帶能夠保證驅動輥的同步旋轉。
進一步的，所述清污機外殼的外部活動套裝有底板，所述集中處理機構的外部設置有排出口，清污機外殼外部底板用于輔助清污機外殼與水道外部之間的連接固定，集中處理機構外部的排出口能夠配合集中處理機構將集中后的廢物排出。
進一步的，所述底板的外部焊接有穩固板，所述穩固板的外部螺紋套接有螺栓，所述清污機外殼的外部開設有與螺栓相匹配的均勻分布的固定螺孔，工作人員能夠旋轉穩固板外部的螺栓，之后在清污機外殼的外部滑動底板，改變底板的位置，調整至適當位置后，在通過螺栓和固定螺孔將底板固定穩定。
進一步的，所述清污機外殼、底板、穩固板均采用金屬制成，且清污機外殼、底板、穩固板的外部均涂抹有防銹漆，清污機外殼、底板、穩固板起到對其它結構的支撐或輔助固定作用，需要具有較高的結構強度，因此采用金屬制成，裝置整體工作的位置處，空氣中的水分含量較大，需要進行防銹，所以在它們的外部涂抹了防銹漆。
本發明提供了一種用于污水處理的回轉式格柵清污裝置，具備以下有益效果：
1、該用于污水處理的回轉式格柵清污裝置，通過引流板和進水口以及接觸板和擋水片的配合使用，使得該用于污水處理的回轉式格柵清污裝置能夠在清污機外殼的外部裝配引流板，引流板的外部設置了接觸板和調節彈簧，裝置整體裝配與水道內時，接觸板能夠與水道的內壁貼合，配合擋水片將水流阻攔，繼而將水流導向引流板內部的進水口，使得水流通過進水口與清污機外殼內部的回轉式格柵接觸，從而使得該用于污水處理的回轉式格柵清污裝置能夠?qū)Σ煌愋偷乃肋M(jìn)行清污工作。
2、該用于污水處理的回轉式格柵清污裝置，通過引流板和對接塊以及固定框架和限位柱的配合使用，使得該用于污水處理的回轉式格柵清污裝置在對引流板進行裝配時，工作人員能夠拉動固定板外部的握把，拉動限位柱運動，同時拉伸限位彈簧，之后將引流板外部的對接塊插入固定框架的內側，松開固定板后，限位柱便能夠在限位彈簧彈力的作用下復位，并嵌入對接塊外部的固定孔中，將引流板和清污機外殼裝配固定，從而使得該用于污水處理的回轉式格柵清污裝置清污機外殼外部的引流板的拆卸和裝配工作簡單便捷，易于清污機外殼和引流板的分散運輸。
3、該用于污水處理的回轉式格柵清污裝置，通過清污機外殼和底板以及穩固板的配合使用，使得該用于污水處理的回轉式格柵清污裝置在裝配于水道前，工作人員能夠旋轉穩固板外部的螺栓，之后在清污機外殼的外部滑動底板，改變底板的位置，調整至適當位置后，再次旋轉螺栓，將底板通過穩固板固定，改變底板在清污機外殼外部的位置，從而調整清污機外殼外部結構與水道中水位的接觸位置，保證該用于污水處理的回轉式格柵清污裝置的清污效果。
（發明人：陸明輝;蔣卓霞;蔣杰）
