公布日：2022.05.13
申請日：2022.02.15
分類號：C02F9/14(2006.01)I;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種實驗室用污水處理設備，包括處理罐，所述處理罐的下側設有底座，所述底座的上側壁與處理罐的下側壁之間固定連接有豎桿，所述處理罐的外壁上連接有進水管，所述底座的上側壁固定連接有電機，所述電機的驅動端豎直向上固定有磁鐵桿一，所述處理罐的內壁固定有連桿。優點在于：本發明將污水導入處理罐中，并導入活性污泥顆粒、消毒粉、重金屬吸收劑和絮凝劑與污水進行混合，并根據污水的排入量自動進行添加，無需人為干預，更加方便；通過磁性吸附的作用在磁鐵桿一轉動時帶動磁鐵桿二和連接環轉動，磁鐵桿二對污水進行攪拌，促進混合，進氣管內氣流從連接環上的出氣口導出，轉動出氣，氣流分布更均勻，促進曝氣效果。
權利要求書

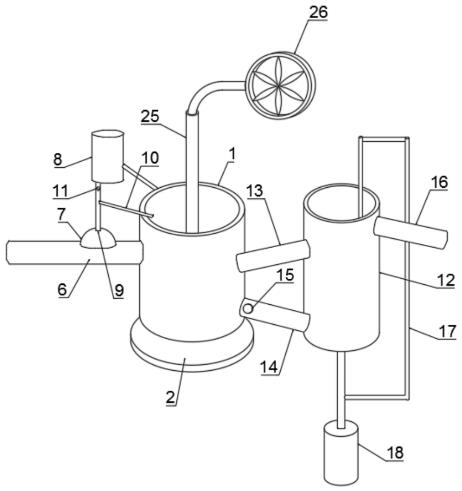

1.一種實驗室用污水處理設備，包括處理罐(1)，其特征在于，所述處理罐(1)的下側設有底座(2)，所述底座(2)的上側壁與處理罐(1)的下側壁之間固定連接有豎桿(5)，所述處理罐(1)的外壁上連接有進水管(6)，所述底座(2)的上側壁固定連接有電機(3)，所述電機(3)的驅動端豎直向上固定有磁鐵桿一(4)，所述處理罐(1)的內壁固定有連桿(30)，所述連桿(30)的端部固定有進氣管(25)，所述處理罐(1)的上側設置有風機(26)，所述風機(26)的輸出端與進氣管(25)的上端連接，所述進氣管(25)的下端連接有軸承一，所述軸承一的內圈與進氣管(25)的下端固定連接，所述軸承的外圈固定套設有連接環(27)，所述連接環(27)的外壁均勻分布有多個出氣口(29)，所述連接環(27)的下端固定有與磁鐵桿一(4)相吸附的磁鐵桿二(28)。
2.根據權利要求1所述的一種實驗室用污水處理設備，其特征在于，所述處理罐(1)的一側設置有回流罐(12)，所述處理罐(1)與回流罐(12)之間連接有斜管(14)，所述回流罐(12)與處理罐(1)之間還連接有位于斜管(14)上側的回流管(13)，所述回流罐(12)的外壁連接有排料管(16)，所述斜管(14)上安裝有閥門(15)，所述回流罐(12)的下側設置有伸縮桿(18)，所述伸縮桿(18)的驅動端延伸至回流罐(12)內固定有分流板(19)，所述伸縮桿(18)的驅動端固定有軸承二(20)，所述分流板(19)的下側壁固定有轉桿，所述轉桿的下端與軸承二(20)的內圈固定連接，所述分流板(19)的上側壁固定有轉動桿，所述轉動桿的外壁固定套設有齒輪(21)，所述伸縮桿(18)驅動端的外壁上固定有支桿(17)，所述支桿(17)的端部延伸至回流罐(12)內并固定連接有套筒(22)，所述套筒(22)內滑動插設有與齒輪(21)相嚙合的齒板(23)，所述齒板(23)與套筒(22)的內壁之間固定連接有伸縮彈簧，所述回流罐(12)的內壁上固定連接有與齒板(23)端部相接觸的梯形板(24)。
3.根據權利要求2所述的一種實驗室用污水處理設備，其特征在于，所述梯形板(24)由上至下截面寬度逐漸減小。
4.根據權利要求2所述的一種實驗室用污水處理設備，其特征在于，所述分流板(19)的上側壁設置有兩個對稱設置的斜面。
5.根據權利要求1所述的一種實驗室用污水處理設備，其特征在于，所述處理罐(1)的外壁固定有固定桿，所述固定桿的端部固定有儲物罐(8)，所述儲物罐(8)的下端滑動插設有進料管一(9)，所述進料管一(9)的外壁上連接有進料管二(10)，所述進料管一(9)的外壁上開設有進料口(11)，所述進料管一(9)內開設有與進料口(11)和進料管二(10)相連通的流道，所述進水管(6)的上側壁一體成型有凸起(7)，所述進水管(6)內安裝有扇葉(32)，所述進料管一(9)的下端貫穿凸起(7)設置并固定連接有位于凸起(7)內的抵塊(34)，所述抵塊(34)與凸起(7)的內頂壁之間固定連接有復位彈簧(31)。
6.根據權利要求5所述的一種實驗室用污水處理設備，其特征在于，所述抵塊(34)的下側壁成弧形設置，所述抵塊(34)的邊緣高度高于抵塊(34)的中部高度。
7.根據權利要求5所述的一種實驗室用污水處理設備，其特征在于，所述進水管(6)的內壁上固定連接有導流面(33)。
8.根據權利要求5所述的一種實驗室用污水處理設備，其特征在于，所述扇葉(32)的葉片數量為3-6個。
發明內容
本發明的目的是為了解決背景技術中的問題，而提出的一種實驗室用污水處理設備。
為了實現上述目的，本發明采用了如下技術方案：一種實驗室用污水處理設備，包括處理罐，所述處理罐的下側設有底座，所述底座的上側壁與處理罐的下側壁之間固定連接有豎桿，所述處理罐的外壁上連接有進水管，所述底座的上側壁固定連接有電機，所述電機的驅動端豎直向上固定有磁鐵桿一，所述處理罐的內壁固定有連桿，所述連桿的端部固定有進氣管，所述處理罐的上側設置有風機，所述風機的輸出端與進氣管的上端連接，所述進氣管的下端連接有軸承一，所述軸承一的內圈與進氣管的下端固定連接，所述軸承的外圈固定套設有連接環，所述連接環的外壁均勻分布有多個出氣口，所述連接環的下端固定有與磁鐵桿一相吸附的磁鐵桿二。
在上述的一種實驗室用污水處理設備中，所述處理罐的一側設置有回流罐，所述處理罐與回流罐之間連接有斜管，所述回流罐與處理罐之間還連接有位于斜管上側的回流管，所述回流罐的外壁連接有排料管，所述斜管上安裝有閥門，所述回流罐的下側設置有伸縮桿，所述伸縮桿的驅動端延伸至回流罐內固定有分流板，所述伸縮桿的驅動端固定有軸承二，所述分流板的下側壁固定有轉桿，所述轉桿的下端與軸承二的內圈固定連接，所述分流板的上側壁固定有轉動桿，所述轉動桿的外壁固定套設有齒輪，所述伸縮桿驅動端的外壁上固定有支桿，所述支桿的端部延伸至回流罐內并固定連接有套筒，所述套筒內滑動插設有與齒輪相嚙合的齒板，所述齒板與套筒的內壁之間固定連接有伸縮彈簧，所述回流罐的內壁上固定連接有與齒板端部相接觸的梯形板。
在上述的一種實驗室用污水處理設備中，所述梯形板由上至下截面寬度逐漸減小。
在上述的一種實驗室用污水處理設備中，所述分流板的上側壁設置有兩個對稱設置的斜面。
在上述的一種實驗室用污水處理設備中，所述處理罐的外壁固定有固定桿，所述固定桿的端部固定有儲物罐，所述儲物罐的下端滑動插設有進料管一，所述進料管一的外壁上連接有進料管二，所述進料管一的外壁上開設有進料口，所述進料管一內開設有與進料口和進料管二相連通的流道，所述進水管的上側壁一體成型有凸起，所述進水管內安裝有扇葉，所述進料管一的下端貫穿凸起設置并固定連接有位于凸起內的抵塊，所述抵塊與凸起的內頂壁之間固定連接有復位彈簧。
在上述的一種實驗室用污水處理設備中，所述抵塊的下側壁成弧形設置，所述抵塊的邊緣高度高于抵塊的中部高度。
在上述的一種實驗室用污水處理設備中，所述進水管的內壁上固定連接有導流面。
在上述的一種實驗室用污水處理設備中，所述扇葉的葉片數量為3-6個。
與現有的技術相比，本實驗室用污水處理設備的優點在于：
本發明將污水導入處理罐中，并導入活性污泥顆粒、消毒粉、重金屬吸收劑和絮凝劑與污水進行混合，并根據污水的排入量自動進行添加，無需人為干預，更加方便；通過磁性吸附的作用在磁鐵桿一轉動時帶動磁鐵桿二和連接環轉動，磁鐵桿二對污水進行攪拌，促進混合，進氣管內氣流從連接環上的出氣口導出，轉動出氣，氣流分布更均勻，促進曝氣效果。
（發明人：劉方）
